Kā izvietot mākslas dēļus programmā Illustrator CC

Adobe Illustrator CC audeklā mākslas dēļi ir diskrētas, noteikta izmēra vietas, kas atvieglo audekla daļu eksportēšanu, kopīgošanu vai drukāšanu. Audekls ir platība Illustrator darbvietu, kur jūs izveidojat grafika. Audekls būtībā ir viss, ko redzat ekrānā, izņemot interfeisu (piemēram, izvēlni, vadības paneli un citus paneļus).

Mākslas dēļi ir gan saskaņoti, gan diskrēti. Pārāk filozofiski? Labi, šeit ir runa: mākslas dēļi pārmanto un koplieto daudzus tā dokumenta rekvizītus, kuros tie atrodas, piemēram, krāsu režīmu vai rastra efektu izšķirtspēju. Un tas ir jauki, jo tas nozīmē, ka varat strādāt ar dažādām grafikām, tostarp dažāda izmēra grafikām, ar koplietotiem rekvizītiem.

Piemēram, jums varētu būt projekts, kurā noformējat pasākumam drukātu plakātu, plaukstas karti un plastmasas reklāmkarogu. Lai gan tie būs dažāda izmēra, tie, iespējams, izmantos vienu un to pašu krāsu komplektu un, iespējams, citas funkcijas, piemēram, simbolus.

Vai arī varat izmantot vairākus viena izmēra zīmējumus, lai sagatavotu mobilās lietotnes prototipu, kas parāda dažādus lietotāja mijiedarbības stāvokļus. Šeit var noderēt desmitiem tāfeles. Arī šim projektam ir kopīgi dokumenta rekvizīti, kas attiecas uz visiem zīmējumu dēļiem, piemēram, RGB krāsa un pikseļi kā mērvienība.

Lai palīdzētu jums gūt labumu no mākslas paneļiem, vispirms es pārskatīju dažus pamatnoteikumus to izveidei un lietošanai. Pēc tam es iepazīstināšu jūs ar diviem tikko identificētajiem scenārijiem — drukas projektu un lietotnes prototipu —, lai palīdzētu jums izprast zīmējumu tāfeles efektivitāti un iepazīstinātu jūs ar galvenajām zīmējumu dēļu izvietošanas metodēm.

Kas ir mākslas dēļi?

Vienam dokumentam var būt no 1 līdz 1000 zīmējumu dēļiem. Es nekad projektā neesmu izmantojis 1000 gleznu tāfeles, taču ir patīkami apzināties, ka tās ir tur, ja man tās ir vajadzīgas. Kā es paskaidroju šīs nodaļas sākumā, varat iestatīt zīmējuma dēļu skaitu dokumentam, kad to pirmoreiz izveidojat, bet varat arī pievienot un noņemt zīmējumu tāfeles pēc tam, kad sākat darbu pie dokumenta.

Artboard rīks ir daļa no pamata rīku kopas. Jūs izveidojat zīmējumu tāfeles dokumentā, atlasot rīku Artboard un interaktīvi zīmējot uz audekla, kā parādīts attēlā.

Mākslas tāfeles zīmēšana.

Vai arī varat ģenerēt zīmējumu dēli, noklikšķinot uz ikonas Jauns zīmējums rūtī vai panelī Vadība (vai rekvizīti). Tiek atvērts šeit parādītais dialoglodziņš Artboard Options.

Mākslas tāfeles ģenerēšana, izmantojot dialoglodziņu Artboard Options.

Ģenerējot zīmējumu tāfeli, varat piešķirt tā nosaukumu tā izveides laikā, kā arī digitāli noteikt izmērus un atrašanās vietu.

Mākslas dēļus var pārvaldīt daudzos veidos. Tālāk ir parādīts, kā definēt un izmantot tāfeles opcijas, kuras, manuprāt, jums noderēs projektu organizēšanā un kopīgošanā.

Lai mainītu zīmējumu tāfeles izmērus programmā Illustrator vai interaktīvi pārvietotu zīmējumu tāfeli, veiciet šīs darbības:

1. Ar Artboard rīku vienreiz noklikšķiniet uz tāfeles.

2. Velciet, lai pārvietotu zīmējumu dēli, kā parādīts attēlā.

Mākslas tāfeles pārvietošana.

3. Noklikšķiniet un velciet uz sānu vai stūra (kvadrātveida) ierobežojošā lodziņa, lai mainītu zīmējuma tāfeles izmērus, kā parādīts attēlā.

Mākslas tāfeles izmēru maiņa.

Varat mainīt jebkuru zīmējumu tāfeles rekvizītu, izmantojot paneli Vadība vai Rekvizīti:

• Nolaižamajā izvēlnē Sākotnējie iestatījumi nodrošina ātru piekļuvi parasti izmantotajiem izmēriem. Mana iecienītākā funkcija šeit ir opcija Fit to Artwork Bounds, kas maina atlasītā gleznojuma tāfeles izmēru, lai samazinātu tā izmēru līdz vietai, kur tas ietilptu ap visiem tajā esošajiem mākslas darbiem. Pielāgojot tāfeles izmērus tā, lai tas precīzi atbilstu tā saturam, jūs izvairīsities no tukšas vietas eksportēšanas vai drukāšanas grafikā.
• Lodziņš Nosaukums ir vienkāršākais veids, kā mainīt atlasītā tāfeles nosaukumu.
• Opcija Pārvietot/kopēt mākslas darbu ar zīmējumu tāfeli ir ieslēgta pēc noklusējuma, taču to var izslēgt, ja vēlaties pārvietot mākslas dēli, atstājot saturu vietā, kur tas ir.
• Lodziņā Artboard opcijas tiek atvērts dialoglodziņš ar opcijām, kas attiecas uz visiem dokumentā atlasītajiem zīmējumiem. Es uzskatu, ka Rādes centra atzīme ir noderīga, centrējot saturu zīmējumu panelī. Šo dialoglodziņu var izmantot arī, lai pārdēvētu vairākus atlasītos zīmējumu tāfeles ar secīgu numerāciju. Piemēram, ja es pārdēvēju atlasīto zīmējumu dēļu kopu par DK, man sanāk DK-1, DK-2, DK-3 utt.
• X vērtība vadības panelī nosaka vertikālo atrašanās vietu; Y vērtība nosaka horizontālo atrašanās vietu.
• Vērtības Platums un Augstums maina zīmējuma tāfeles izmērus. Izmantojiet bloķēšanas ikonu, lai, mainot izmēru, bloķētu augstuma un platuma malu attiecību.
• Ikona Pārkārtot visu atver paneli ar dažādām iespējām, lai uz audekla sakārtotu gleznu dēļus.

Pāris citi būtiski padomi, kas attiecas uz tāfeli:

• Lai paslēptu visus objektus, kas neatrodas zīmējumu dēļā, izvēlieties Skats–> Apgriezt.
• Lai dzēstu zīmējumu tāfeli, atlasiet to ar zīmējumu tāfeles rīku un noklikšķiniet uz Dzēst.

Mākslas dēļu izmantošana daudzdimensiju projektam

Ļaujiet man ilustrēt vienkāršu, bet tipisku vairāku zīmējumu dēļu darbplūsmu: tādu, kurā jūs izveidojat dažādas vienas un tās pašas grafikas versijas, bet ar dažādiem izmēriem. To darot, es dalos ar dažām metodēm un pieejām, kuras varat izmantot savām īpašajām vajadzībām.

Pieņemsim, ka jums ir uzdots izveidot reklāmu, kas darbosies dažādās sociālo mediju platformās un dažādās orientācijās: kvadrātveida, horizontālā (ainava) un portreta (vertikālā). Reklāmai ir jābūt tādam pašam pamata saturam, bet jāatbilst tālāk norādītajām izmēra specifikācijām.

• Kvadrāts: 1080 pikseļi
• Vertikāli: 1080 pikseļu platums un 1350 pikseļu augsts
• Horizontāli: 1200 x 628 pikseļi

Tālāk norādītās darbības ir efektīvs veids, kā iestatīt šī projekta zīmējumu dēļus.

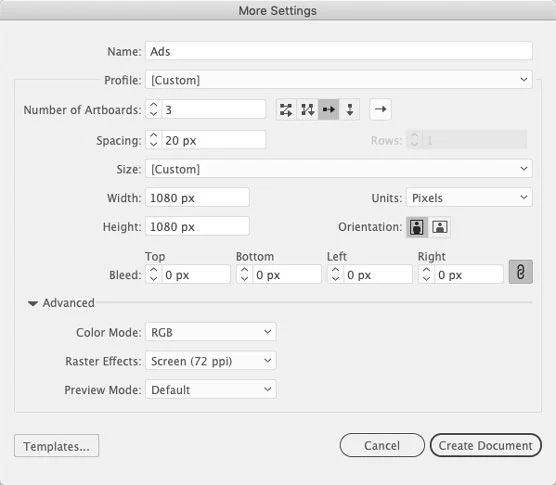

1. Izveidojiet jaunu dokumentu ar vienu 1080 pikseļu kvadrātveida tāfeli, kā parādīts attēlā .

a. Izvēlieties Fails → Jauns un apejiet dialoglodziņu Jauns dokuments, noklikšķinot uz Citi iestatījumi. Tiek parādīts dialoglodziņš Vairāk iestatījumu.

b. Nosauciet projektu Reklāmas.

c. Nolaižamajā izvēlnē Profils izvēlieties Web.

d. Lodziņā Mākslas dēļu skaits ievadiet 3.

e. Iestatiet zīmējumu tāfeles izkārtojumu uz Sakārtot pēc rindas (trešā ikona).

f. Lodziņās Augstums un Platums ievadiet 1080. Vienības iestatījums pēc noklusējuma būs Pikseļi, bet Krāsu režīms - RGB. Šie un citi noklusējuma iestatījumi ir labi.

g. Noklikšķiniet uz Izveidot jaunu dokumentu.

Trīs zīmējumu dokumenta definēšana.

2. Nosauciet trīs zīmējumu dēļus Kvadrāts, Vertikāli un Horizontāli:

a. Ja panelis Mākslas dēļi netiek parādīts, izvēlieties Logs → Artboards.

b. Veiciet dubultklikšķi uz Artboard 1 nosaukuma un ierakstiet Square . Tādā pašā veidā pārdēvējiet otro zīmējumu plati Vertikāls un trešo zīmējumu dēli Horizontāli .

c. Izvēlieties View → Fit All In Window, lai redzētu visus trīs zīmējumu dēļus, kā parādīts attēlā.

Mākslas dēļu nosaukšana.

3. Mainiet vertikālo un horizontālo zīmējumu dēļu izmērus:

a. Panelī Artboard veiciet dubultklikšķi uz ikonas, kas atrodas pa labi no tāfeles ar nosaukumu Vertikāls. Parādītajā vadības panelī mainiet augstumu uz 1350 px un noklikšķiniet uz Labi.

b. Līdzīgā veidā mainiet horizontālā zīmējuma tāfeles izmērus uz 1200 pikseļu platumu un 628 pikseļu augstumu.

4. Sakārtojiet zīmējumu tāfeles, lai izveidotu saskaņotāku displeju:

a. Vadības panelī noklikšķiniet uz Pārkārtot visus tāfeles. Tiek atvērts dialoglodziņš Visu zīmējumu dēļu pārkārtošana.

b. Saglabājiet izkārtojumu Sakārtot pēc rindas un izkārtojuma secības iestatījumus no kreisās uz labo pusi, ko definējāt, veidojot dokumentu. Atstājiet iestatīto atstarpi uz 20 pikseļiem un atstājiet atlasītu vienumu Move Artwork with Artboards, kā parādīts attēlā, pēc tam noklikšķiniet uz Labi.

Veicot šo darbību, tiek saglabāta pamata izkārtojuma struktūra, taču tiek atiestatīta atstarpe starp mainītajiem tāfeles izmēriem, lai tie nepārklātos.

Mākslas dēļu kārtošana.

5. Noformējiet savu reklāmu uz viena no gleznu dēļiem.

Viena mākslas tāfeles projektēšana.

6. Kopēt pirmo reklāmas saturu uz citiem zīmējumu dēļiem:

a. Izmantojiet atlases vai tiešās atlases rīku, lai atlasītu visu saturu pirmajā zīmējumā, tajā, kurā ir saturs.

b. Izvēlieties Rediģēt → Izgriezt.

c. Izvēlieties Rediģēt → Ielīmēt visos tāfeles.

Tehnika Paste on All Artboards atmaksājas, strādājot ar desmitiem vai pat simtiem tāfeles! Protams, ielīmētie mākslas darbi pareizi neiederas dažāda izmēra dēļos. Tā labošana ir pēdējais solis.

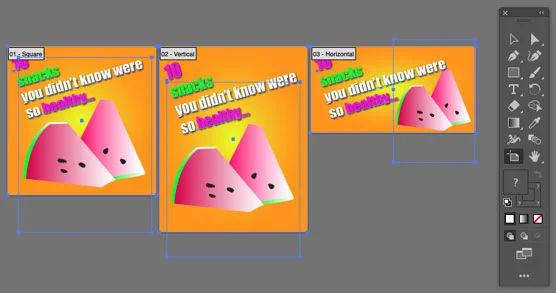

7. Rediģējiet horizontālo un vertikālo zīmējumu dēļu dizainu, lai kvadrātveida saturs būtu piemērots, kā parādīts attēlā.

Dizainu pielāgošana dažādiem mākslas dēļiem.

Ko jūs darāt ar mākslas dēļu komplektu? Tie tiek automātiski saglabāti kā daļa no jūsu Illustrator dokumenta. Pēc tam varat eksportēt vienu, dažus vai visus ekrāna vai drukas izvadei.
