Små multipler-diagram i LuckyTemplates: En oversigt

I denne tutorial vil vi tale om små multipler-diagrammet , som er en ny preview-funktion introduceret af Microsoft. Dette er også en af ​​de bedste funktioner til visualisering i LuckyTemplates. Vi vil også diskutere nogle af dens begrænsninger, når det kommer til visualisering.

Et diagram med små multipler er en datavisualisering, der består af en række lignende grafer eller diagrammer arrangeret i et gitter. Den bruger flere visninger til at vise forskellige partitioner af et datasæt. Det bruges ofte til at sammenligne hele dataene. Til scenarier med en bred vifte af datapræsentationer er små multipler den bedste designløsning.

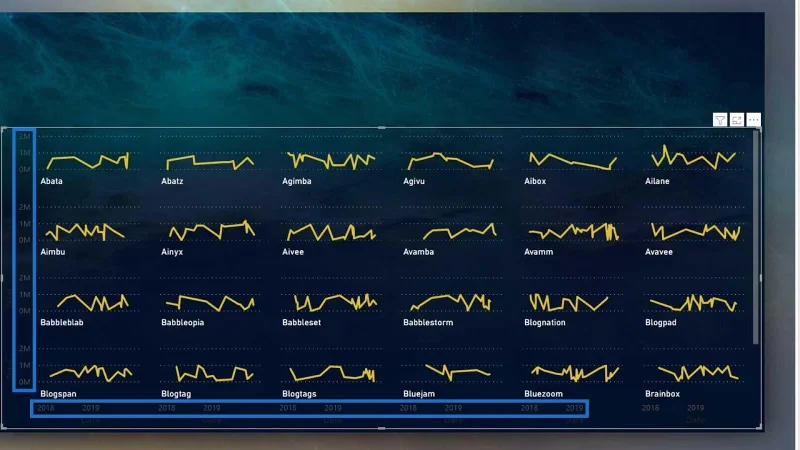

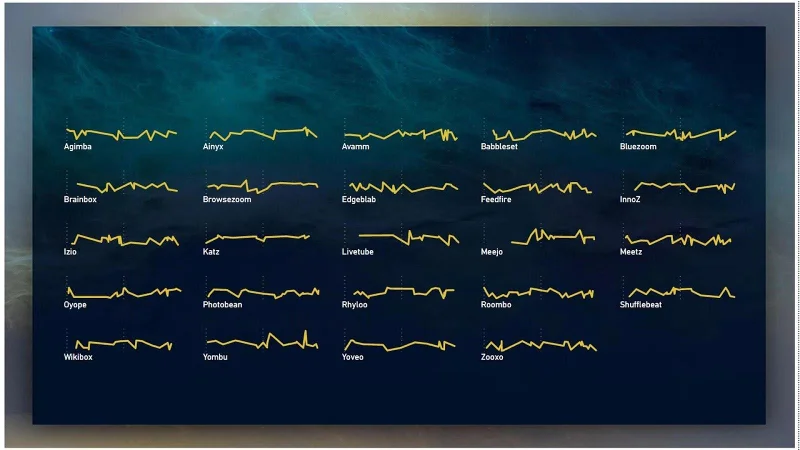

Sådan ser et lille multiplum-diagram ud.

Indholdsfortegnelse

• Aktivering af forhåndsvisning af diagrammet små multipler
• Oprettelse af en lille multiple Visual
• Ændring af diagrammet med små multipler
• Opsætning af gitterlayoutet
• Tilføjelse af sekundære værdier til et lille multiplum-diagram
• Små multipler visuelle for forskellige diagrammer
• Konklusion

Aktivering af forhåndsvisning af diagrammet små multipler

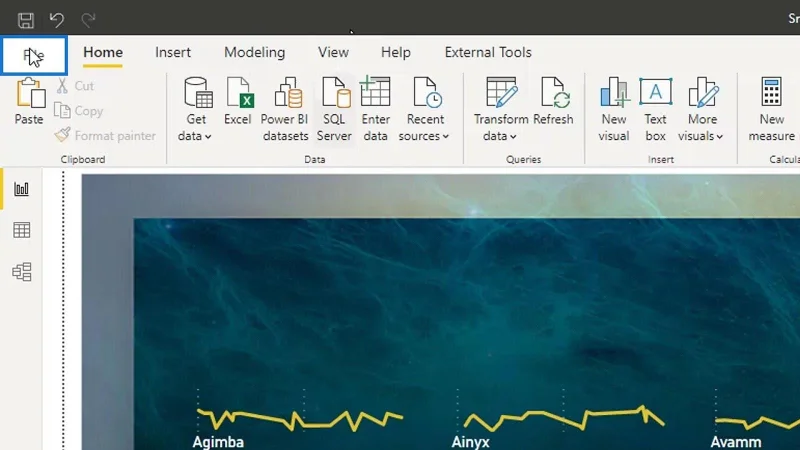

For at aktivere forhåndsvisningen af ​​små multipler skal du klikke på Filer på menulinjen.

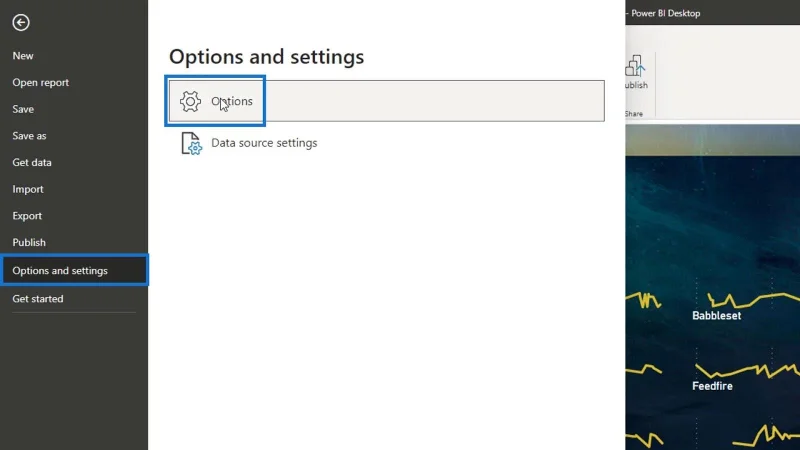

Gå til, og klik på Indstillinger .

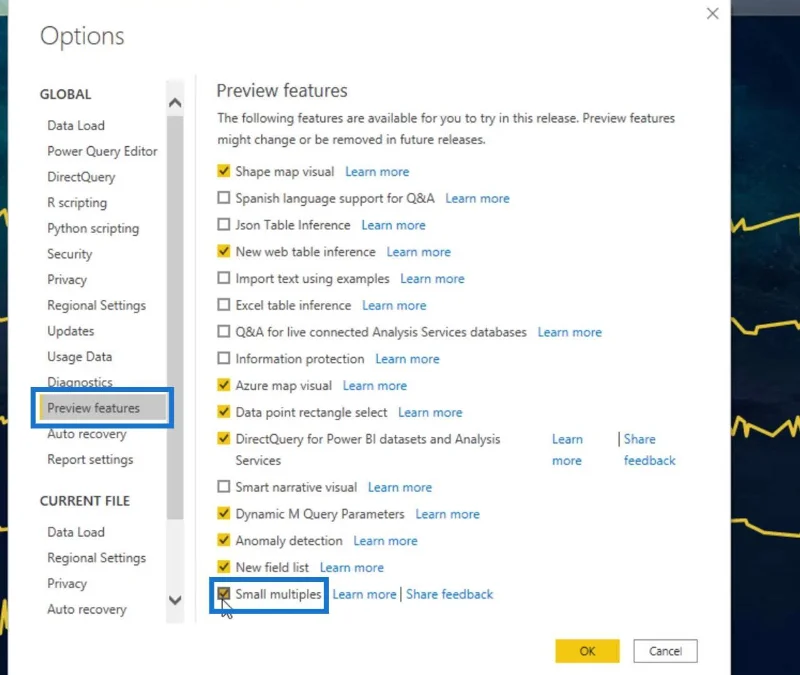

Klik på Preview-funktionerne , og aktiver derefter de små multipler .

For at anvende ændringerne og bruge denne funktion, skal du genstarteAnsøgning.

Small multiple visual er kun tilgængelig i kolonnediagrammer, søjlediagrammer, linjediagrammer og områdediagrammer. Det er ikke tilgængeligt i cirkeldiagrammer og andre diagrammer.

Oprettelse af en lille multiple Visual

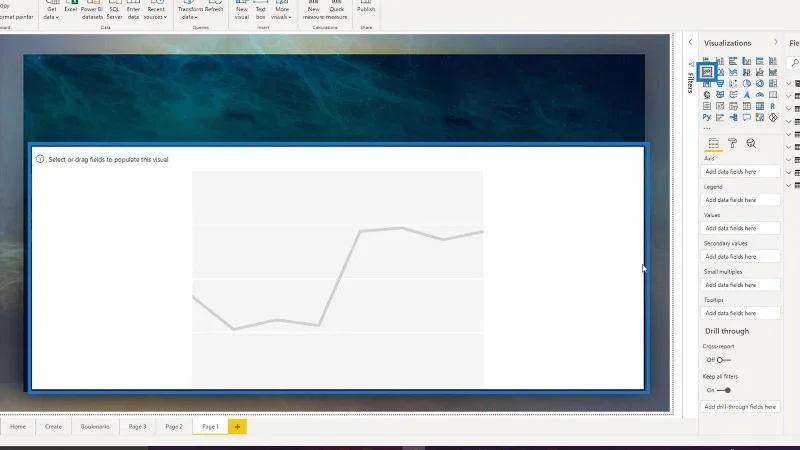

Lad os først bruge et linjediagram og ændre størrelsen på det som vist på billedet.

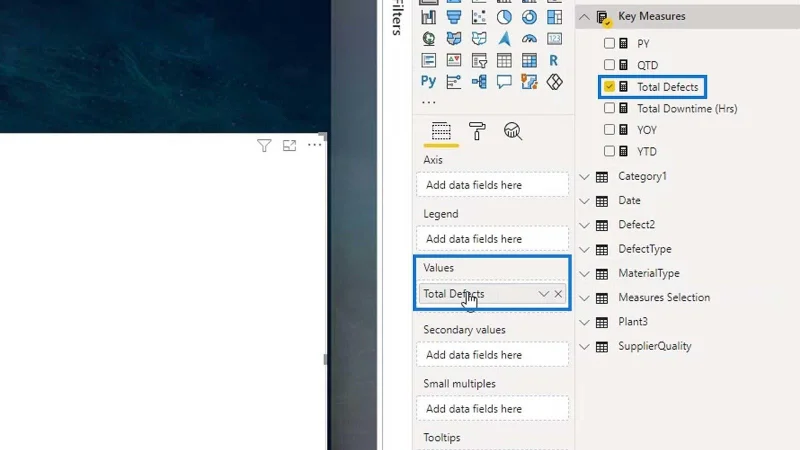

Lad os bruge målingen Totale defekter og placere den i feltet Værdier .

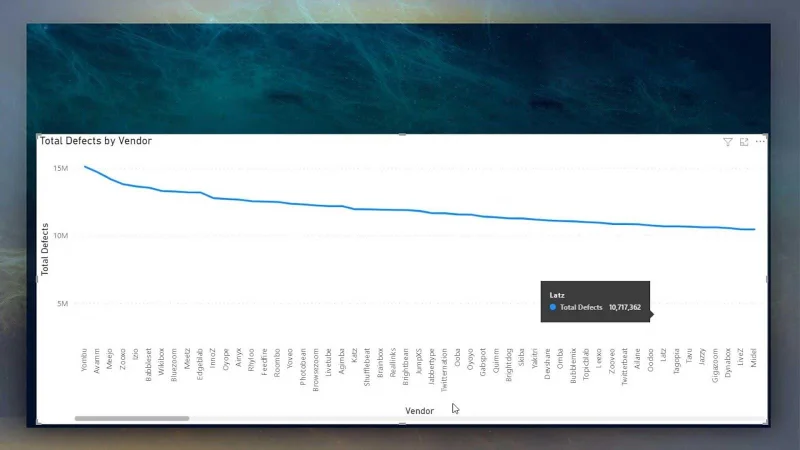

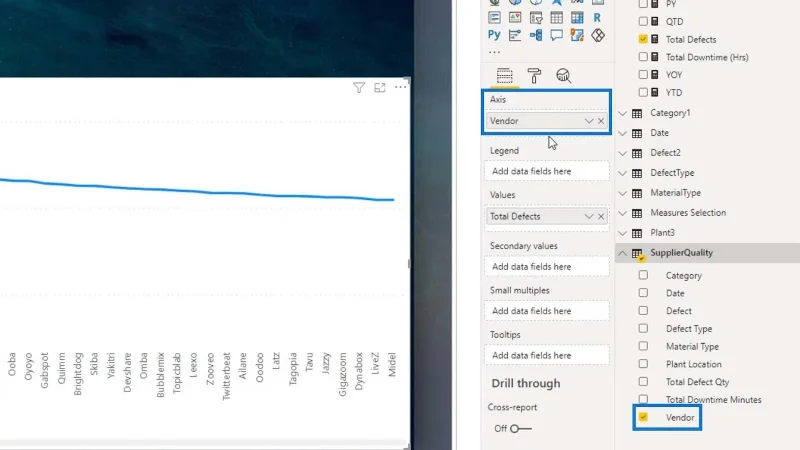

I dette eksempel analyserer vi de samlede defekter efter leverandør. Derfor skal vi tilføje Leverandøren til feltet Akse .

Lige nu kan du se, at det kun er et faldende linjediagram.

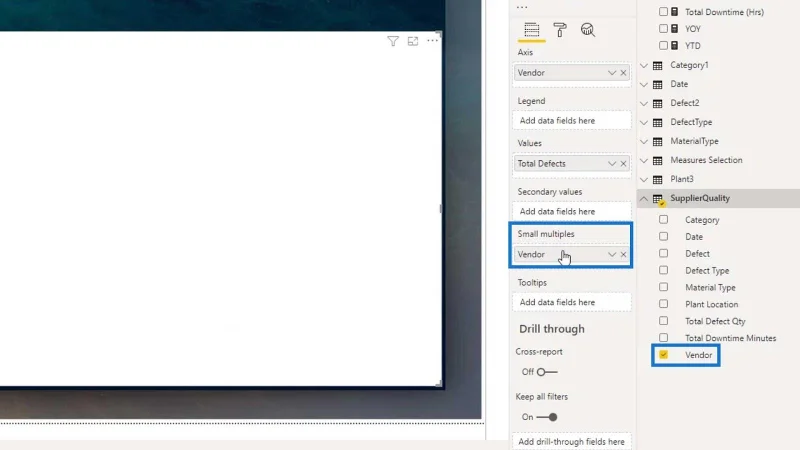

For at aktivere den visuelle funktion til diagrammet med små multipler, skal vi bringe nogle data ind over feltet Små multipler . Så lad os placere leverandøren i feltet Små multipler .

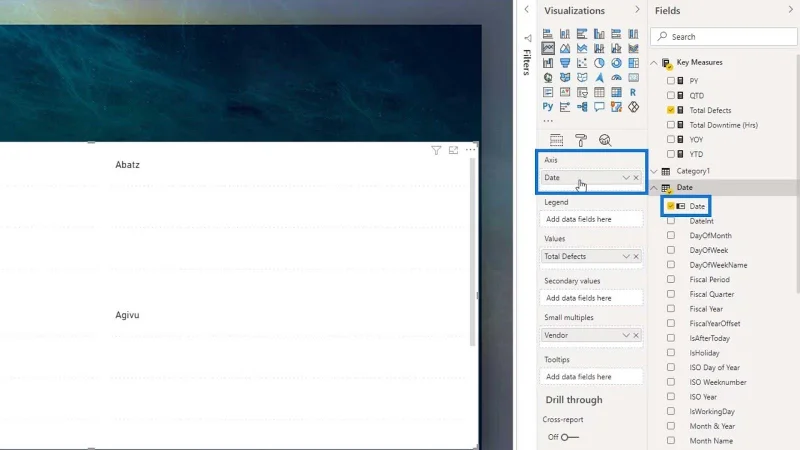

Lad os derefter i feltet Akse ændre Leverandøren til Dato .

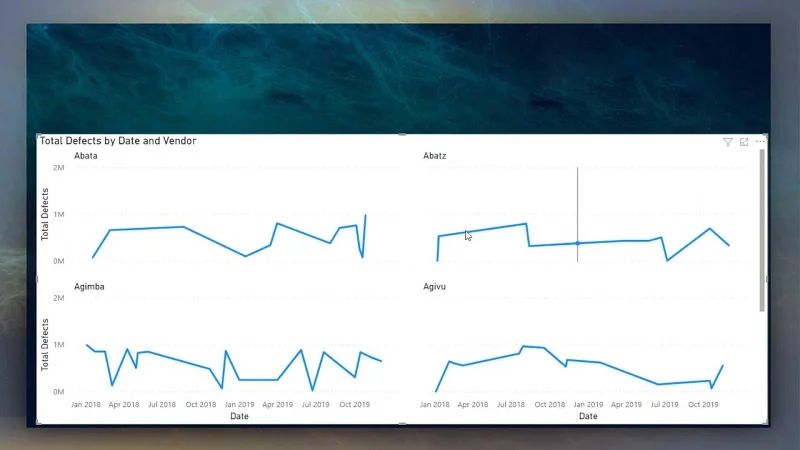

Som du kan se, har vi nu små multiple visuals i vores visualisering.

Ændring af diagrammet med små multipler

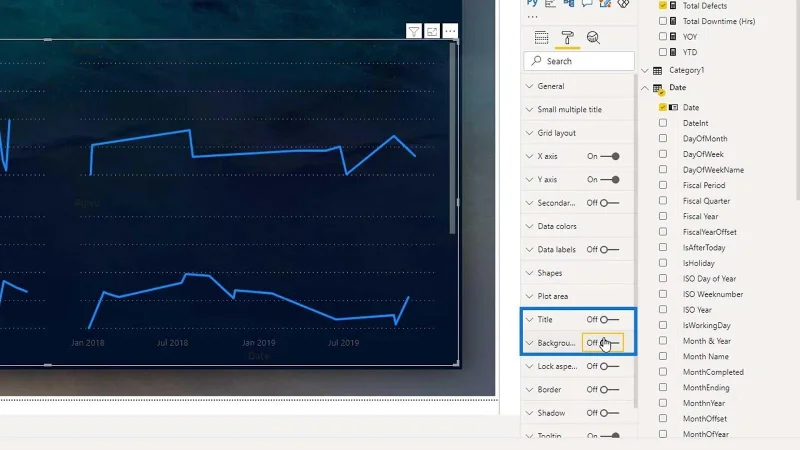

Lad os slå titlen og baggrunden fra under fanen Formatering .

Skift derefter farven til gul under Datafarverne .

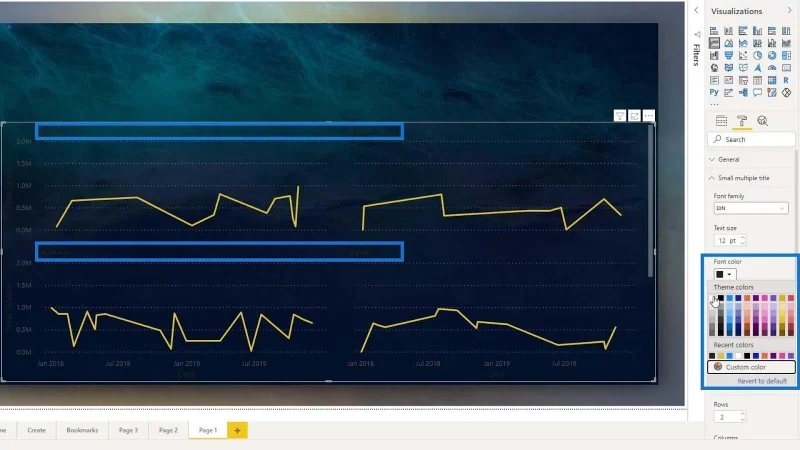

Lige nu kan vi ikke se titlen på vores lille multiple visual, fordi dens farve er mørk. Så lad os ændre titelfarven til hvid. Skift blot skrifttypefarven under titlen Small multiple .

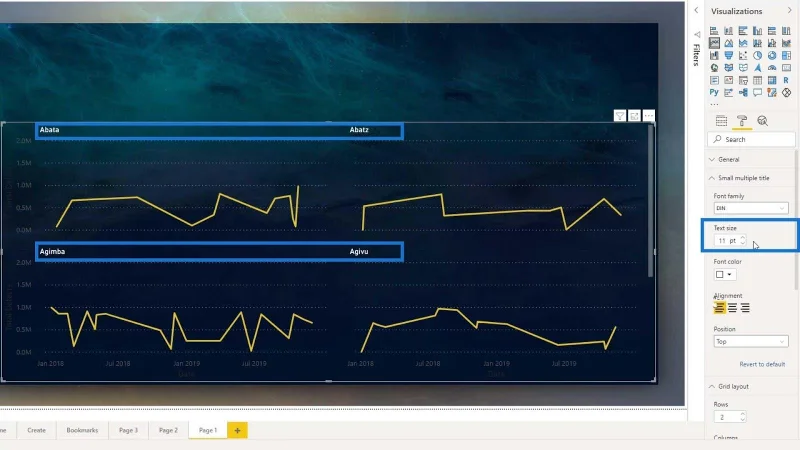

Lad os derefter ændre skriftstørrelsen på titlen.

Lad os også ændre justeringen af ​​titlen vandret og lodret ved at bruge indstillingerne (for vandret) og Position (for lodret). Den bedste titeljustering, jeg fandt for linjediagrammer, er at placere dem i bunden. Så lad os ændre positionen til bunden .

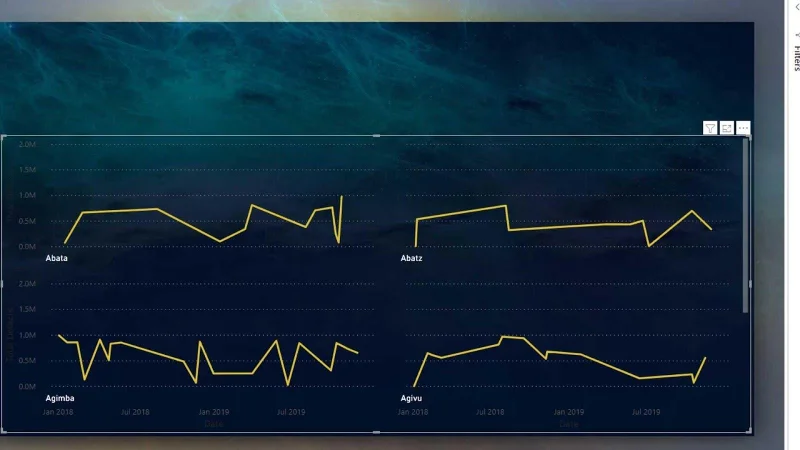

Outputtet skulle nu se sådan ud.

Opsætning af gitterlayoutet

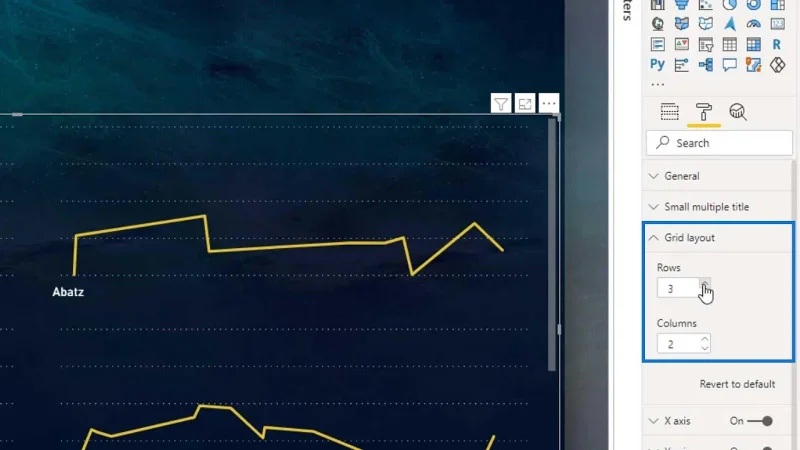

Den vigtigste sektion for en lille multipelvisuel er gitterlayoutet. Grid -layout- indstillingen angiver mængden af ​​små multiple visuals, som vi kan vise på vores rækker og kolonner.

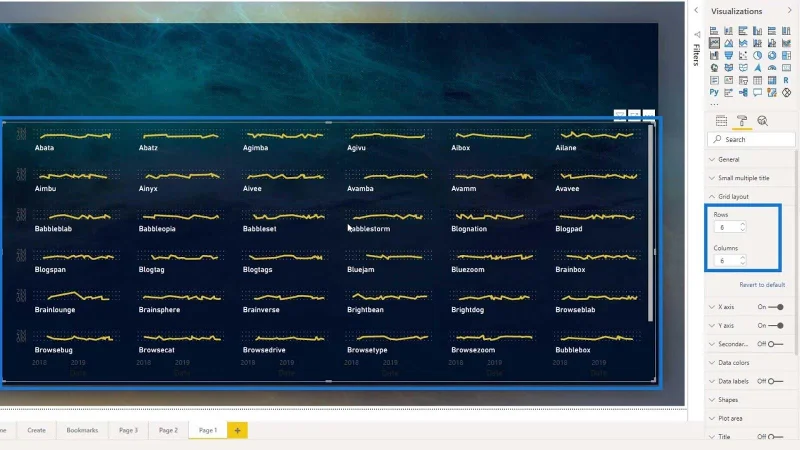

For eksempel, hvis vi øger og kolonnerne til 6 , vil den også vise 6 elementer for rækker og kolonner.

Ulempen ved dette er dog, at vi kun kan øge rækkerne og kolonnerne op til 6 .

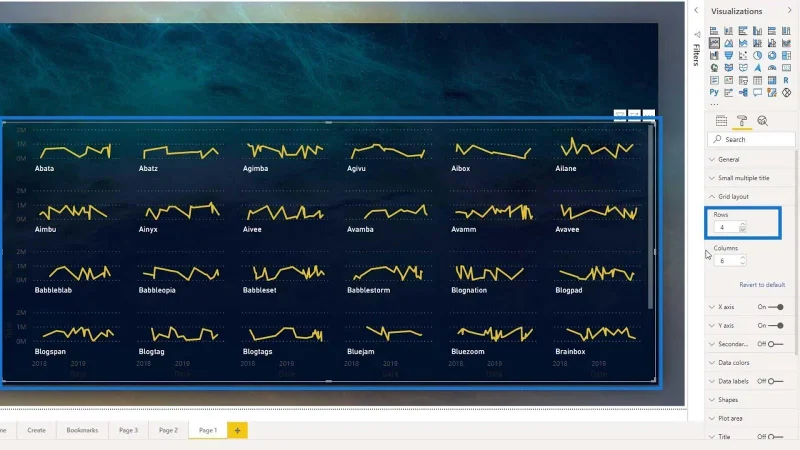

For at få dette til at se bedre ud, lad os bare bruge 4 rækker.

Som et resultat kan vi nu se linjerne tydeligere. Lad os derefter fjerne disse kategorier.

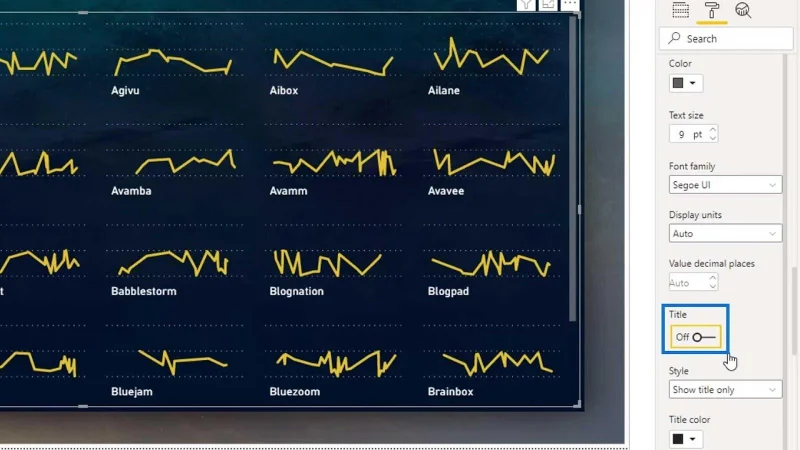

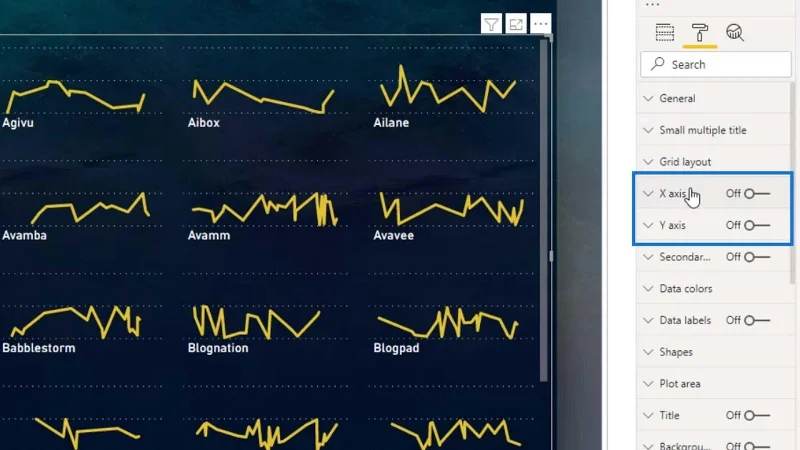

For at gøre det skal du bare slå titlen fra for både X- og Y-aksen .

Sluk derefter X- og Y- aksen også.

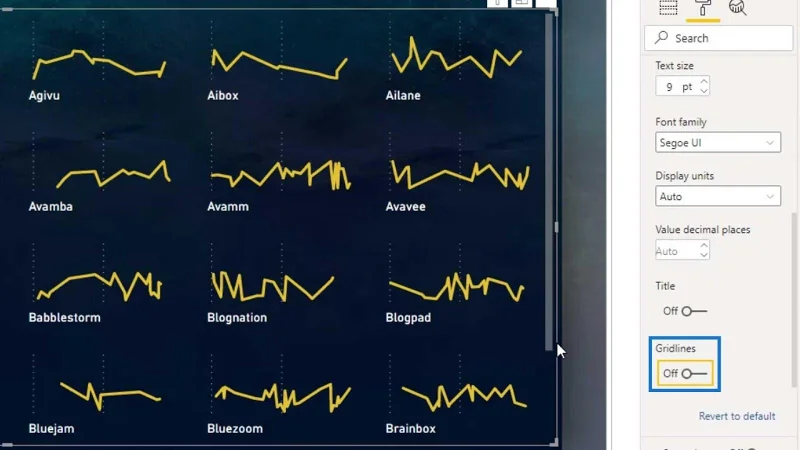

Vi kan også skjule eller vise gitterlinjerne ved at aktivere eller deaktivere dem på Y- og X-aksen . For dette eksempel, lad os lade dette være slået til, da det definerer grænserne omkring det visuelle og får det til at se bedre ud.

Bemærk, at vi i øjeblikket ikke har betinget formatering til linjediagrammer. Men du kan bestemt prøve at gøre det ved at bruge søjle- eller kolonnediagrammer.

Tilføjelse af sekundære værdier til et lille multiplum-diagram

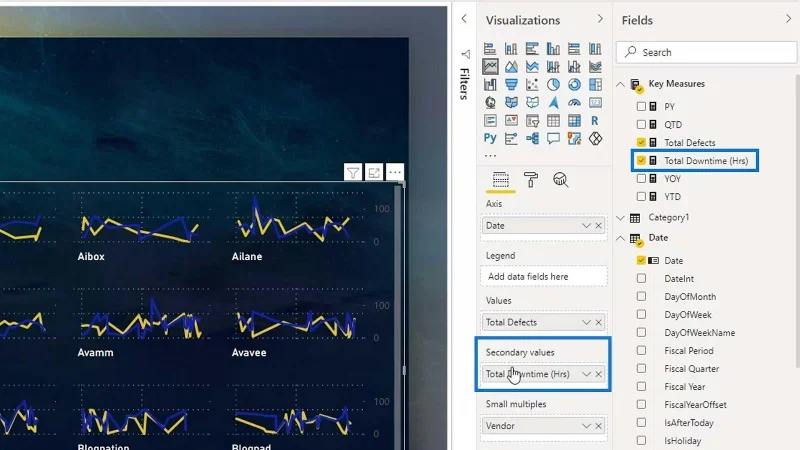

De små multipler visual kan også håndtere sekundære værdier. Lad os f.eks. tilføje et andet mål i feltet Sekundære værdier .

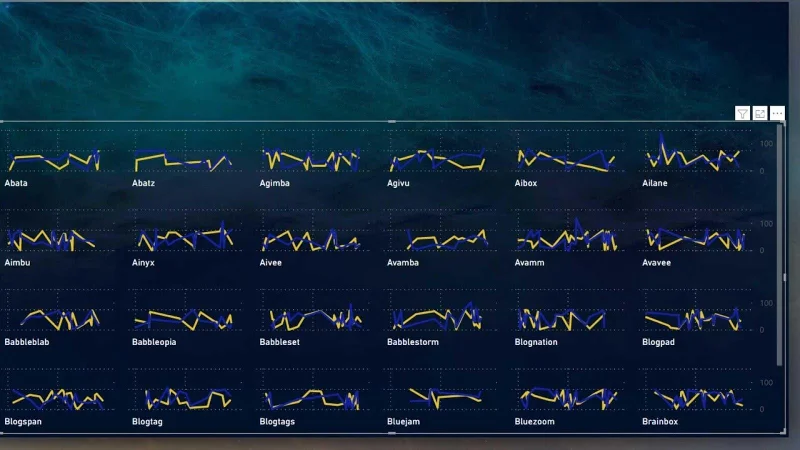

Som du kan se, kan den håndtere sekundære data, hvilket gør den til en fantastisk funktion til visualisering.

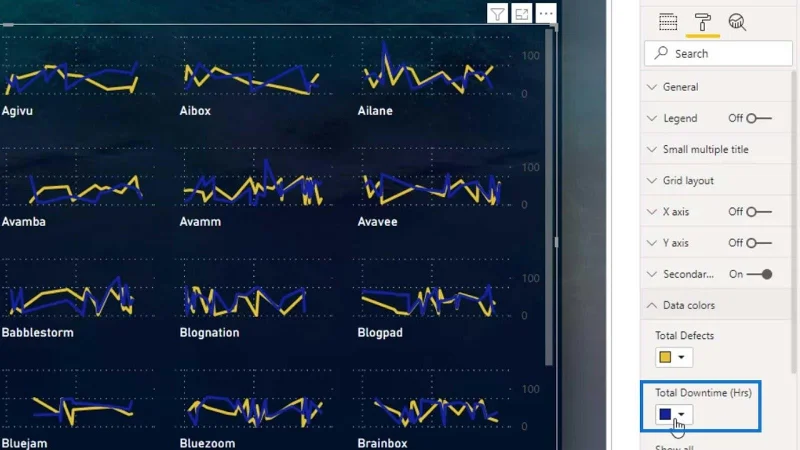

Vi kan også ændre farven for den anden takt ( Total nedetid (timer) ).

Små multipler visuelle for forskellige diagrammer

En anden cool funktion er, at vi kan analysere vores data ved at bruge søjlediagrammer.

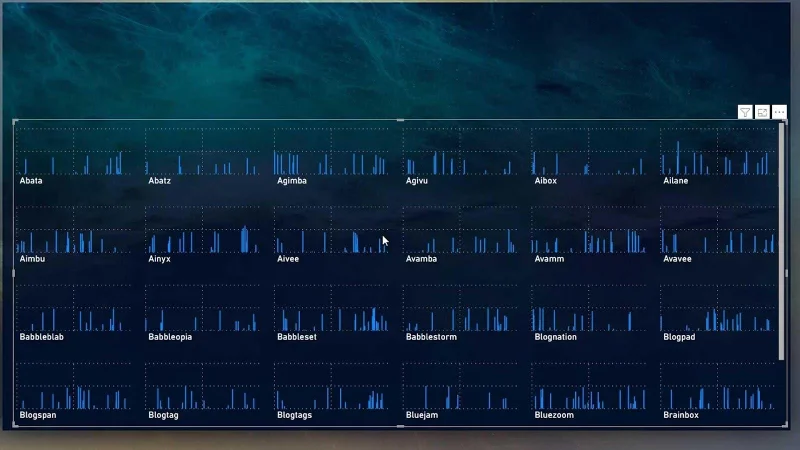

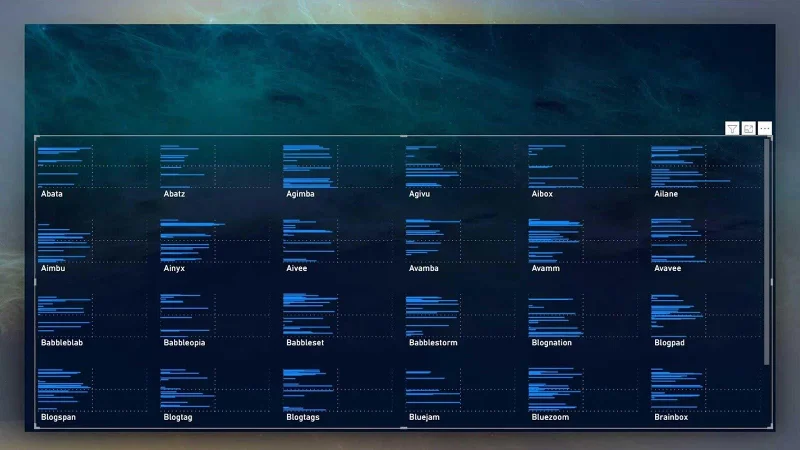

Og sådan ser det ud, hvis vi konverterer vores linjevisual til et søjlediagram.

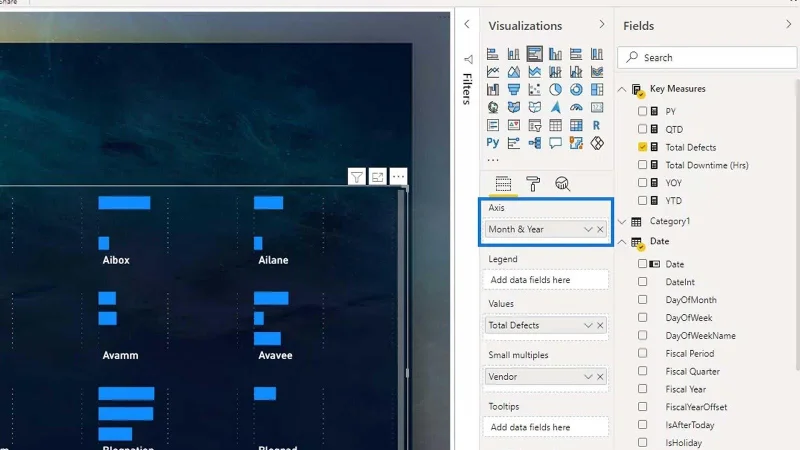

For søjlediagrammer ville det være bedre at ændre aksen til måned og år i stedet for dato .

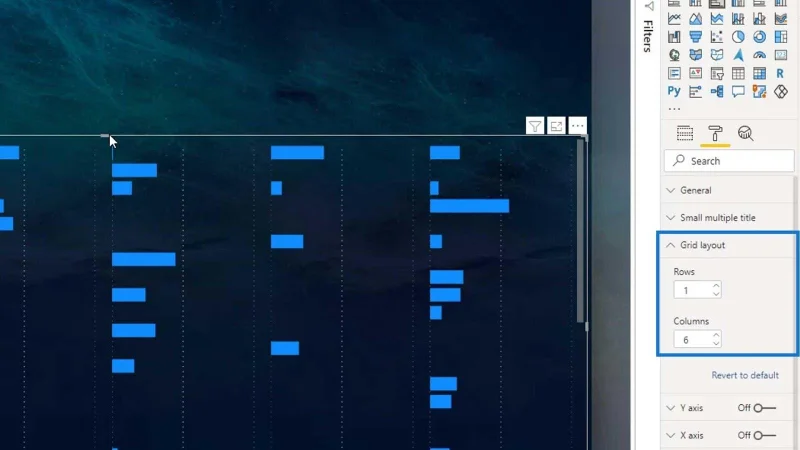

Bare husk, at hvis vi ønsker at få det til at se bedre ud, kan vi lege med de forskellige indstillinger, der er tilgængelige i LuckyTemplates. For eksempel kan vi reducere rækkerne og kolonnerne på gitterlayoutet for at få søjlediagrammet til at se bedre ud.

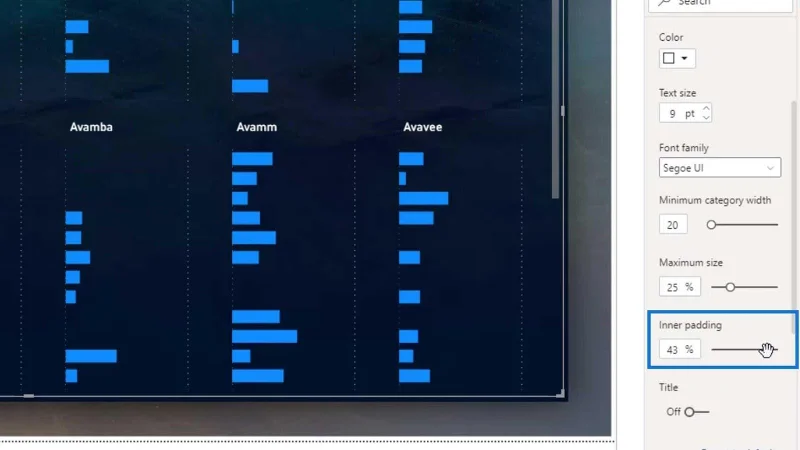

For bjælkehøjden kan vi bare redigere den indre polstring .

Glem ikke at tjekke de andre indstillinger i X- og Y-aksen også.

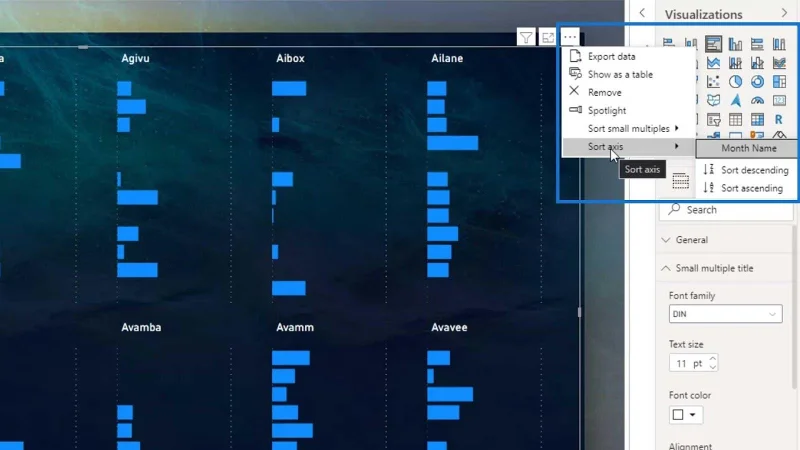

Hvad angår sorteringen, kan vi kun sortere dem efter kategorier og ikke efter værdier.

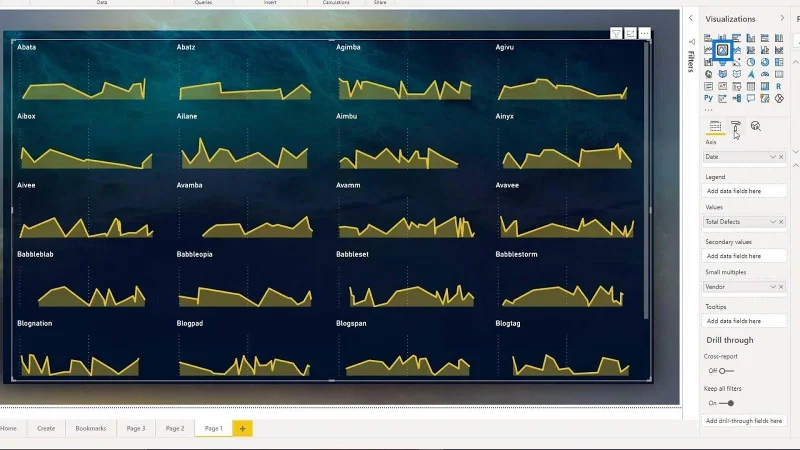

Vi kan også bruge områdediagrammet til vores små multipler, som vist på billedet nedenfor.

Konklusion

For at opsummere har vi set, hvordan diagrammet med små multipler tillader seeren at fokusere på ændringer i dataene frem for på ændringer i grafisk visualisering. Vi har også diskuteret begrænsningen af ​​denne visualisering, når det kommer til sortering og det begrænsede antal muligheder for rækker og kolonner. Forhåbentlig kan de gøre det bedre i fremtiden.

Det er en relativt ny funktion introduceret af Microsoft LuckyTemplates. Du kan lege med de forskellige visuals, som du kan bruge med det lille multiplum-diagram.

Indtil næste gang,

Mudassir
