Rose Chart: Opret en cirkulær graf ved hjælp af Charticulator

I denne øvelse lærer du, hvordan du opretter et rosendiagram ved hjælp af . Det er en graf, der viser data ved hjælp af polære koordinater. Længden af ​​hvert segment fra polaraksens centrum måles ved den værdi, det repræsenterer.

Indholdsfortegnelse

• Eksporterer til Charticulator
• Oprettelse af et rosendiagram
  • Justering af diagrammets format
  • Fremhæv vigtig information
• Placering af Rose Chart i Lucky Templates
• Konklusion

Eksporterer til Charticulator

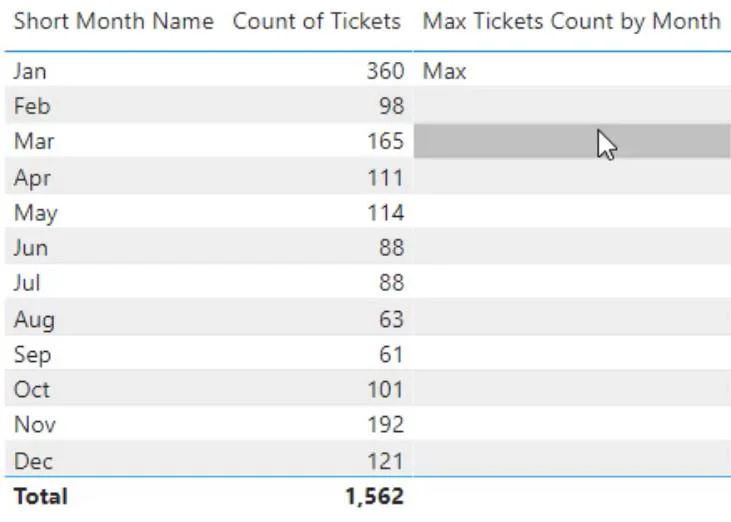

Det første trin er at oprette og eksportere et datasæt til Charticulator. For dette eksempel indeholder datasættet det korte måneds navn , antal billetter og maks. antal billetter efter måned .

Klik på ellipsen i hjørnet af datasættet, og vælg Eksporter data.

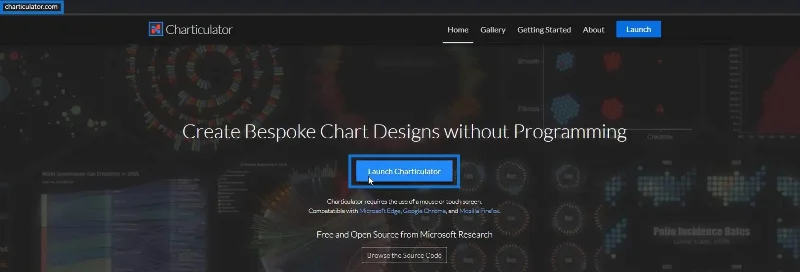

Gå derefter til charticulator.com og klik på Start Charticulator.

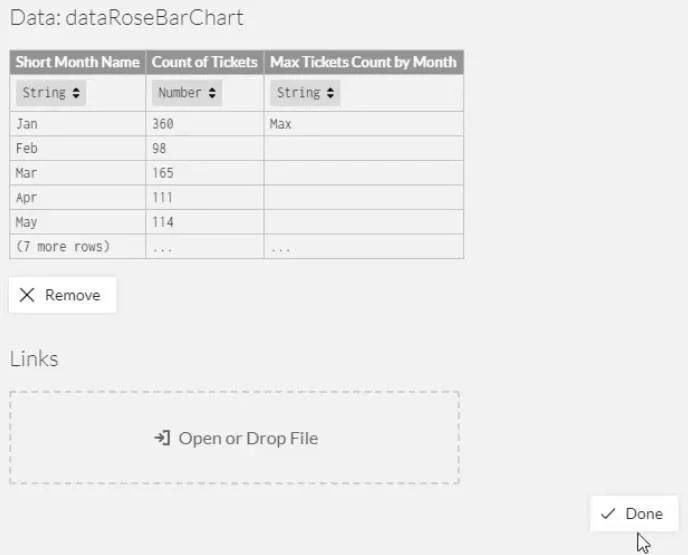

Find og åbn det eksporterede datasæt. Klik derefter på Udført, og du vil blive dirigeret til Charticulator-lærredet.

Oprettelse af et rosendiagram

Bring et rektangel fra Marks til Glyph-lærredet.

Placer i X-aksen af ​​det faktiske lærred.

Medbring Count Of Tickets i højden af ​​rektanglet inde i Glyph.

Du vil derefter se et søjlediagram dannes i det faktiske lærred.

Træk nu Polar fra Scaffolds ind i det faktiske lærred.

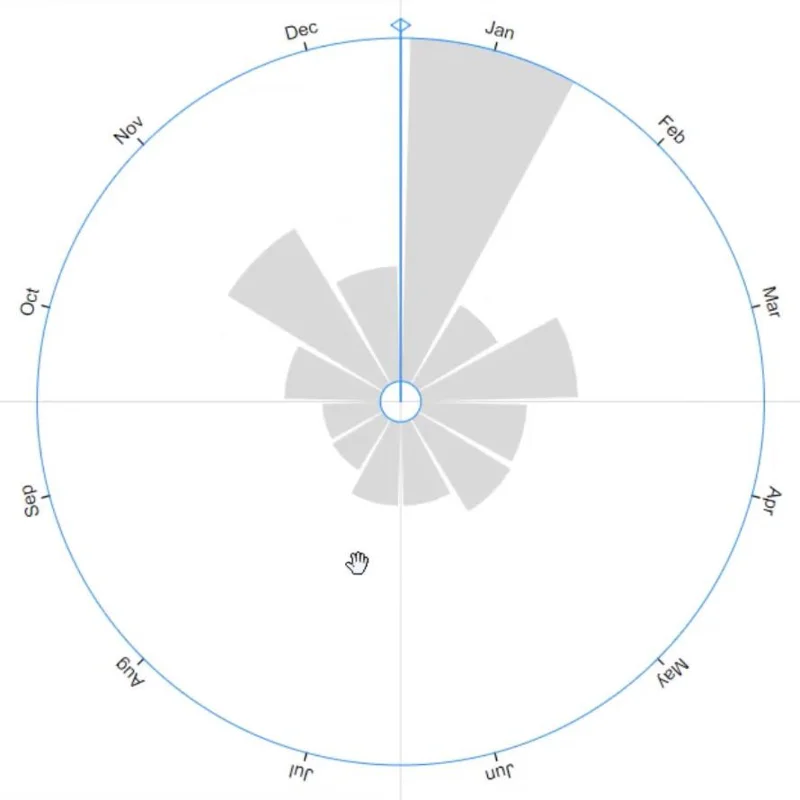

Når det er gjort, vil kolonnediagrammet blive til et rosendiagram.

Justering af diagrammets format

Minimer den inderste cirkel ved at trække dens omkreds mod midten af ​​cirklen.

Tilføj etiketter inden i søjlerne, men fjern først månedsnavnene på den ydre cirkel. Åbn PlotSegment1s attributter, og fjern markeringen i feltet Synlig.

Placer derefter tekst inde i Glyph Canvas og læg den øverst på bjælken.

Åbn Text1's attributter, og placer Short Month Name i tekstsektionen.

Du kan derefter se månedens navneetiketter øverst på hver bjælke.

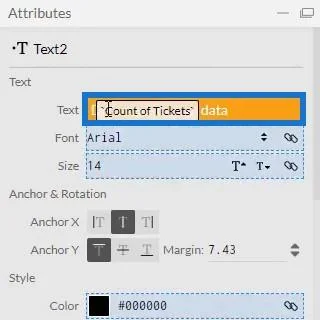

Sæt derefter værdierne inde i søjlerne og placer dem under månedsnavnene. Medbring endnu en tekst i Glyph-lærredet, og indsæt tekstsektionen i Text2's attributter.

Sørg for at fjerne decimalerne i værdierne ved at ændre .1 til .0 i tekstafsnittet.

Visualiseringen vil nu se således ud:

Fremhæv vigtig information

Du kan også fremhæve bjælken og etiketten med det højeste antal billetter om måneden. For at fremhæve bjælken skal du åbne Shape1's attributter og placere Max Tickets Count by Month i Fyld-sektionen.

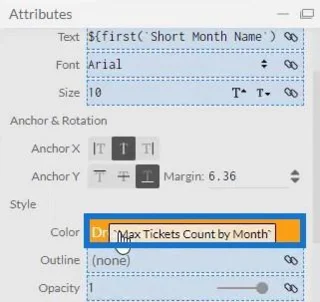

For at fremhæve etiketten skal du åbne Text1s attributter og placere Max antal billetter pr. måned i farvesektionen.

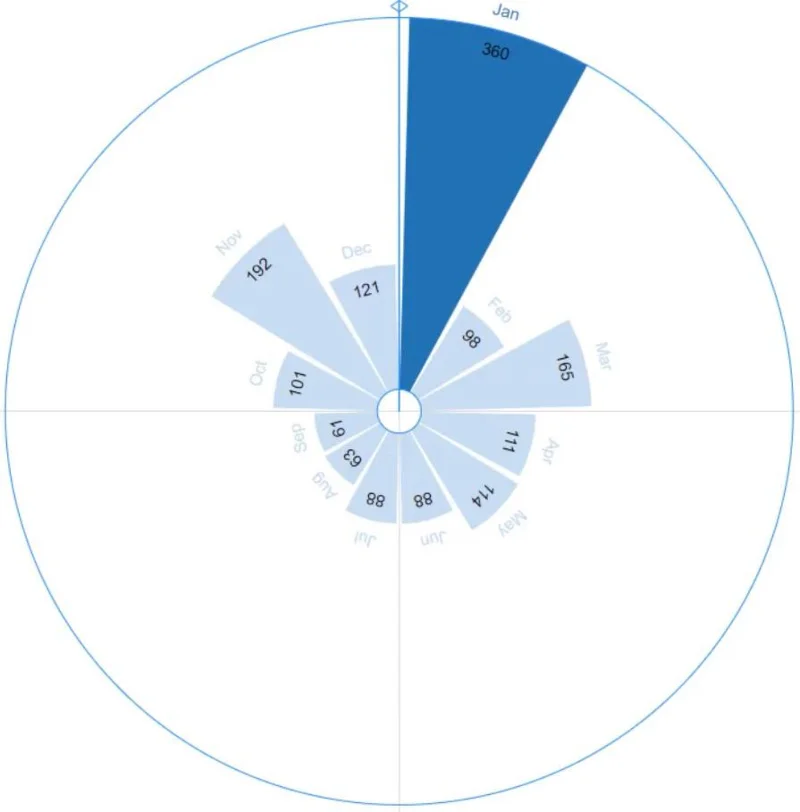

Du kan så se, at januar, den højeste værdi blandt alle måneder, er fremhævet.

Placering af Rose Chart i Lucky Templates

Gem filen og eksporter den til.

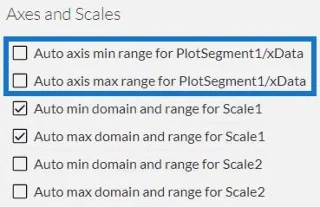

Fjern markeringen af ​​autoakseindstillingerne i indstillingerne for akser og skalaer, så akserne ikke ændres, selv når en kontekstovergang aktiveres. Når du er færdig, skal du indtaste et visuelt navn og derefter eksportere det til LuckyTemplates.

Åbn LuckyTemplates og importer diagramfilen. Klik på ellipsen under Visualiseringer, og vælg Importer en visualisering fra en fil . Find derefter filen og åbn den.

Klik på Charticulator-ikonet med det visuelle navn på rosendiagrammet, og udfyld feltsektionen med de tilsvarende data.

Du kan nu se diagrammet i dashboardet.

Du kan også tilføje et andet diagram for at oprette en filterkontekstovergang. I dette eksempel bruges a til at fremkalde filtre. Sørg for at oprette interaktioner mellem diagrammerne ved at gå til fanen Format og klikke på Rediger interaktioner .

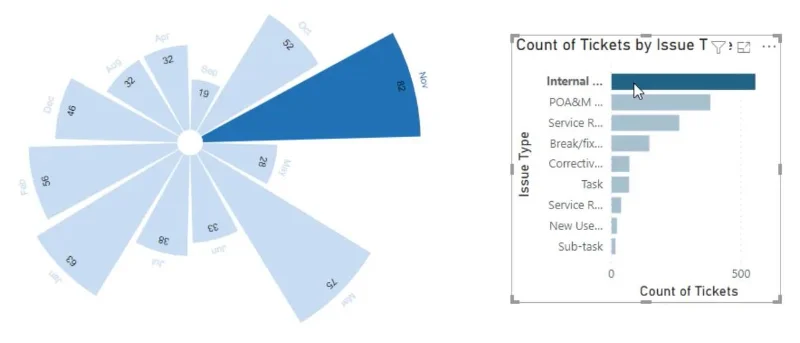

Hvis du klikker på en søjle fra søjlediagrammet, kan du se, at Rose-diagrammet ændres sammen med det.

Konklusion

Hvis du ønsker at præsentere dine data på en æstetisk måde, kan du overveje at bruge rosendiagrammer. De er visuelt overbevisende og giver information på en let og forståelig måde. Du kan nemt oprette et rosendiagram ved at bruge Charticulator med det korrekte datasæt.

Lær mere om rosendiagrammer og andre visualiseringer ved at omsætte denne tutorial i praksis og ved at tilmelde dig LuckyTemplates- modulerne .
