Formatér diagrammer betinget ved hjælp af Charticulator

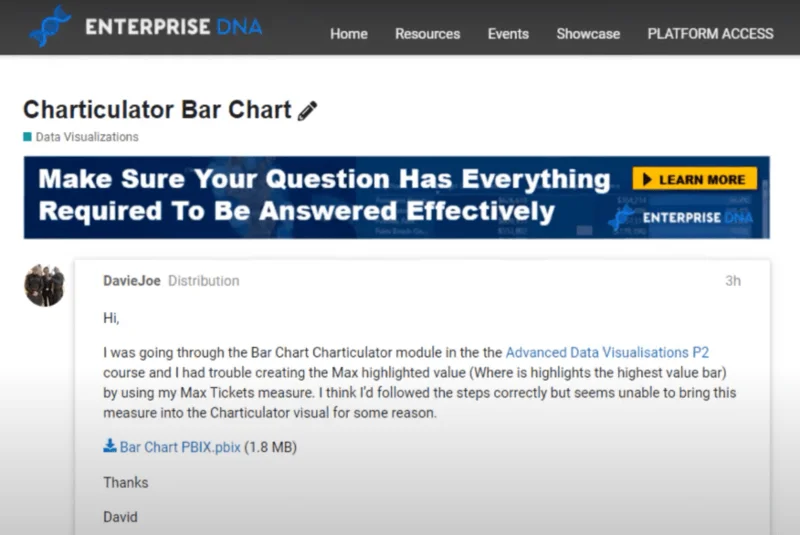

I dagens blog vil vi diskutere en, der for nylig blev postet på LuckyTemplates forum om Charticulator. David Joy, et af medlemmerne af forummet, havde et spørgsmål om en af ​​Mudassirs videoer fra hans . Han ville vide, hvordan man formaterer diagrammer og betinget fremhæver MAX-værdien af ​​noget i et søjlediagram, når alle de andre farver på de andre søjlediagrammer havde en anden farve. Du kan se den fulde video af denne tutorial nederst på denne blog.

Lad os se på Davids PBIX-fil og gå til LuckyTemplates. Sådan så datasættet oprindeligt ud.

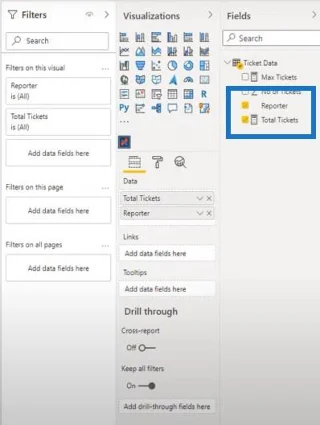

Hvis du fremhæver tabellen Total Tickers og Reporter , kan du se, at denne foranstaltning bringer det samlede antal billetter og reporteren fra én tabel.

Det, jeg kan lide at gøre, når jeg bygger mine egne rapporter, er visuelt at se alt, hvad der sker på skærmen. Det er derfor, jeg lavede dette diagram, hvor vi kan se alle billetterne og alle journalisterne.

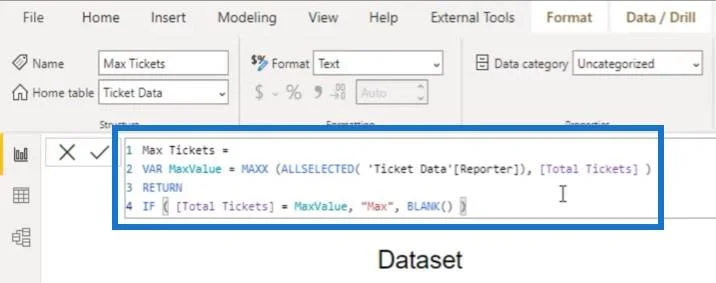

Det, David ønskede at gøre i sin rapport, er at bringe den maksimale værdi fra hans mål for Max Tickets ind i Charticulator.

Men af ​​en eller anden grund kan Charticulator-appen i LuckyTemplates-skrivebordet ikke lide en tekstværdi for dette mål. Jeg skal vise dig, hvorfor det ikke virker.

Indholdsfortegnelse

• Oprettelse af en ny charticulator
• Sådan formateres diagrammer betinget
• Konklusion

Oprettelse af en ny charticulator

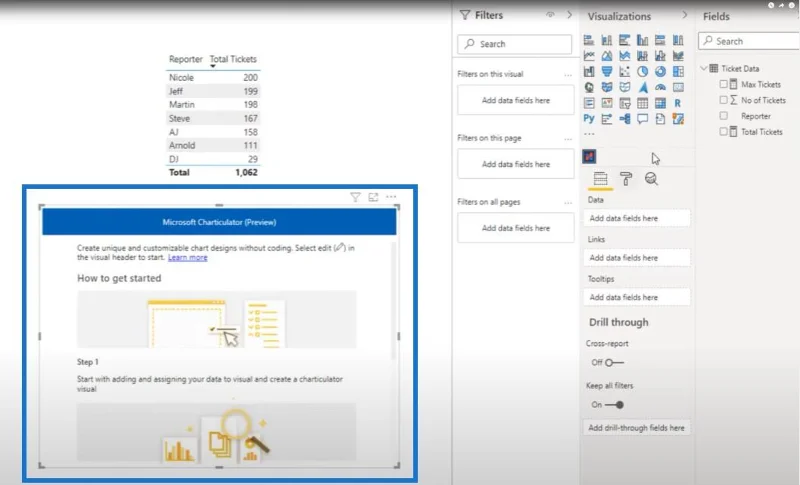

Vi opretter endnu en Charticulator ved at klikke på Charticulator-ikonet og gøre den større.

Vi bringer reporter- og samlede billetters dimensioner ind i tabellen igen.

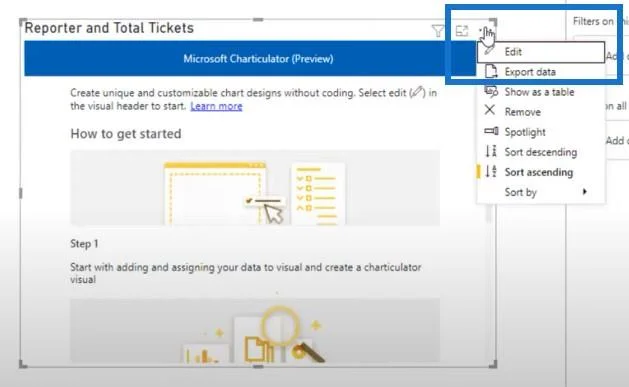

Vi klikker på de tre prikker her, og klikker derefter på Rediger.

Men hvis jeg bringer de maksimale billetter ind i billedet, vil det give mig mulighed for at oprette et diagram, men når jeg klikker på Opret diagram , får jeg en fejlmeddelelse.

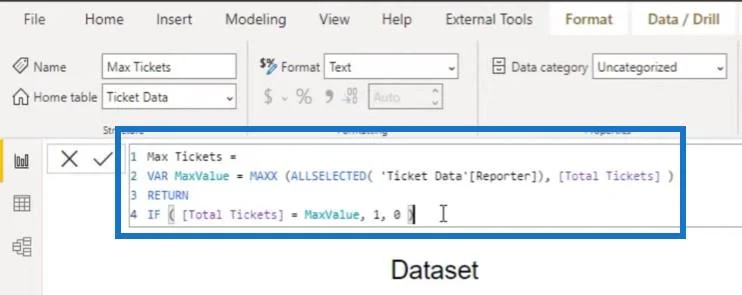

For at få dette til at fungere, ændrede jeg Max Tickets -målet ved at erstatte Max til 1 og erstatte blankt med 0 .

Når jeg først har taget mit Max Tickets -mål ind i den tabel, kan vi se, at Nicole er den bedste reporter, der har de maksimale billetter, hvorfor hun har værdien 1.

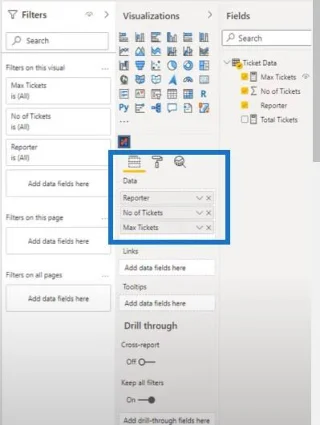

Det næste skridt er at bringe dette ind i Charticulator. Så lad os oprette en ny og bringe de nødvendige felter ind. I stedet for at indsætte målet for det samlede antal billetter, lad os indsætte den faktiske værdi af Antal billetter og derefter Max billetter-målet.

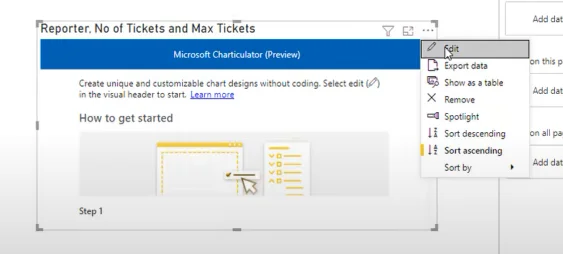

Klik på de tre ellipser og klik derefter på Rediger .

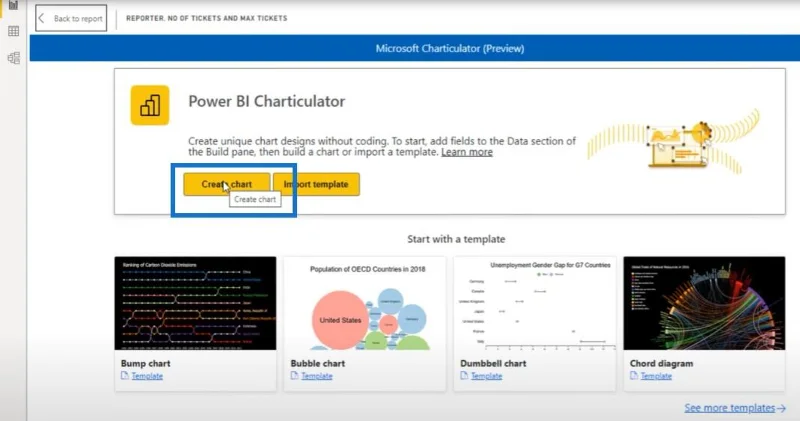

Klik derefter på Opret diagram .

Vi kan nu begynde at bygge vores diagram herfra.

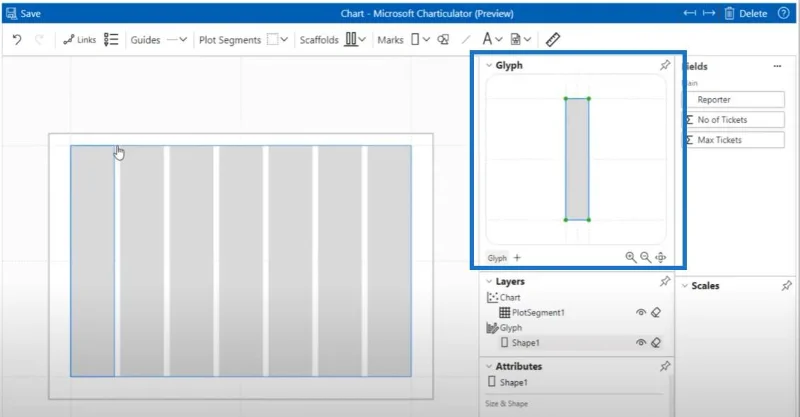

Lad os vælge et mærke og smide det på glyfen.

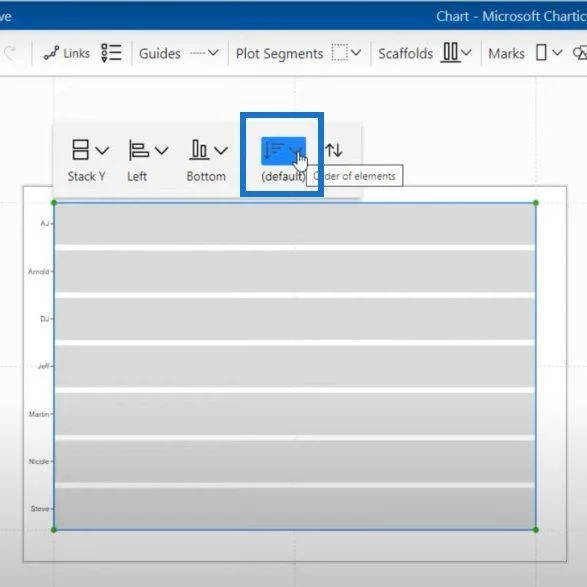

Og så klikker vi på Stack Y og lægger vores liste over journalister i stakken. Jeg kan godt lide den måde, det er sat op lige nu, hvor journalisternes navne er fra A til Z. Men du kunne bestemt ændre denne rækkefølge, hvis du ville med nogle af disse muligheder lige her.

Næste skridt er at få antallet af billetter ind for at få vores bredde. Nu kan vi se, at vi har forskellige bjælker til hver af journalisterne.

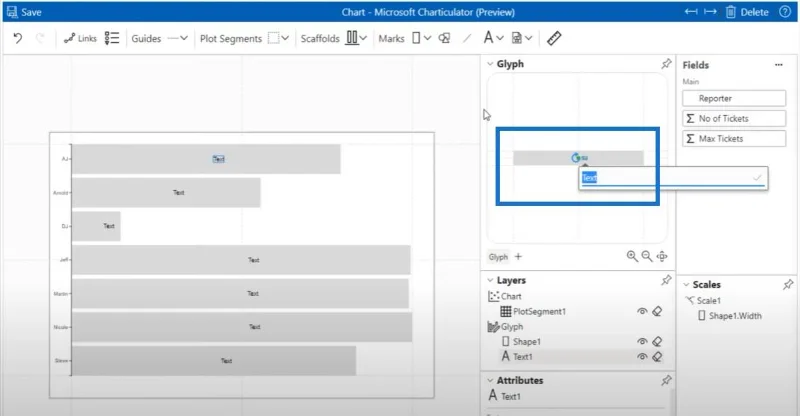

Det næste trin i denne proces er at bringe teksten til Glyphen og justere den for at sikre, at teksten er inde i søjlerne. Det er klart, at du kan justere det, som du vil.

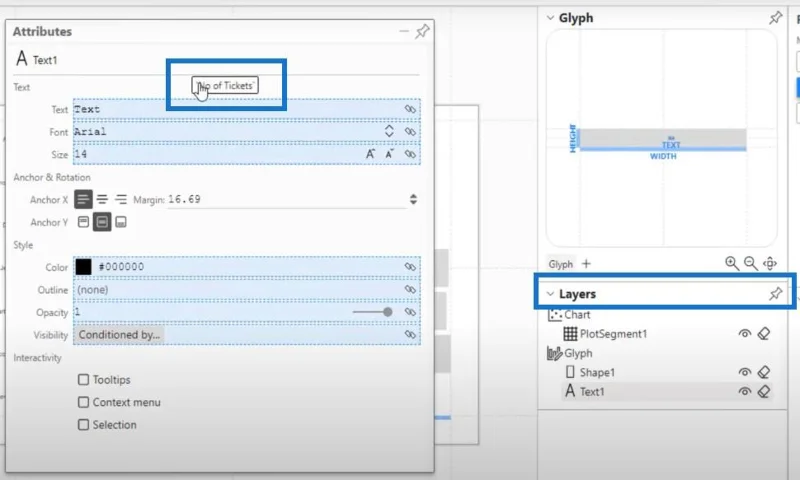

Lad os klikke på knappenålen ved siden af ​​Lag, udvide vinduet en lille smule og få vores antal billetter ind .

Vi kan nu se vores værdier på søjlediagrammerne.

Sådan formateres diagrammer betinget

Og den næste ting at gøre for at formatere diagrammer er at klikke på Shape . Det er her, vi kan justere skærmen, så søjlerne bliver ensfarvet for alle værdierne, undtagen maxværdien. Den maksimale værdi vil have en tydelig farve.

Vi klikker på knappenålen ved siden af ​​Shape , og gør vinduet større, så vi kan se alt.

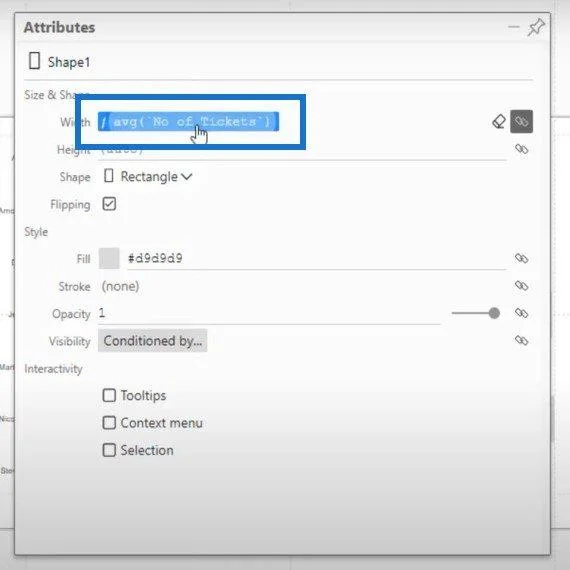

Vi har allerede det gennemsnitlige antal billetter placeret på bredden af ​​søjlerne, så næste skridt er at hente vores Max Tickets- mål og slippe det i Fill .

I øjeblikket er næsten alle disse diagrammer i hvidt, mens max er i sort.

Klik på det lille palle-ikon og gå til Brugerdefineret . Skift alle de hvide til en fin lille blå farve, og så forbliver den sorte max den samme.

Dette er resultatet af den betingede formatering i søjlediagrammet.

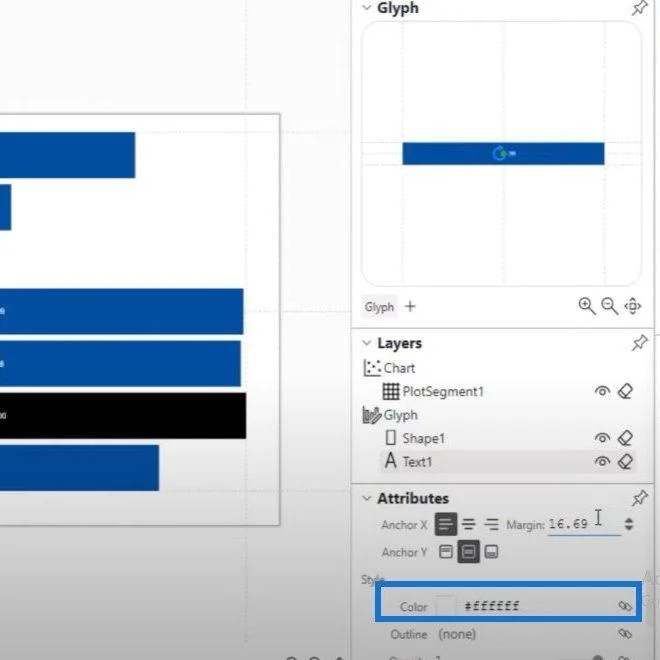

Lad os nu gå tilbage til vores tekst og skrue den lidt ned. Da vi bruger mørkere farver, kan vi ikke se teksten i søjlerne. Lad os ændre deres farve til hvid.

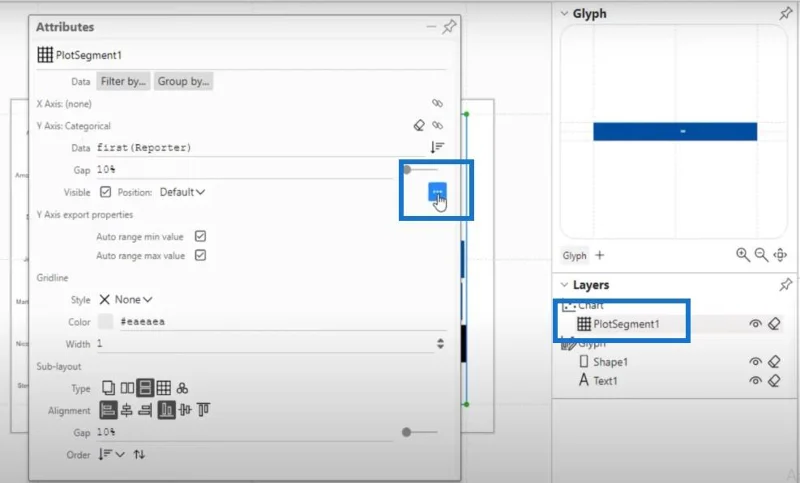

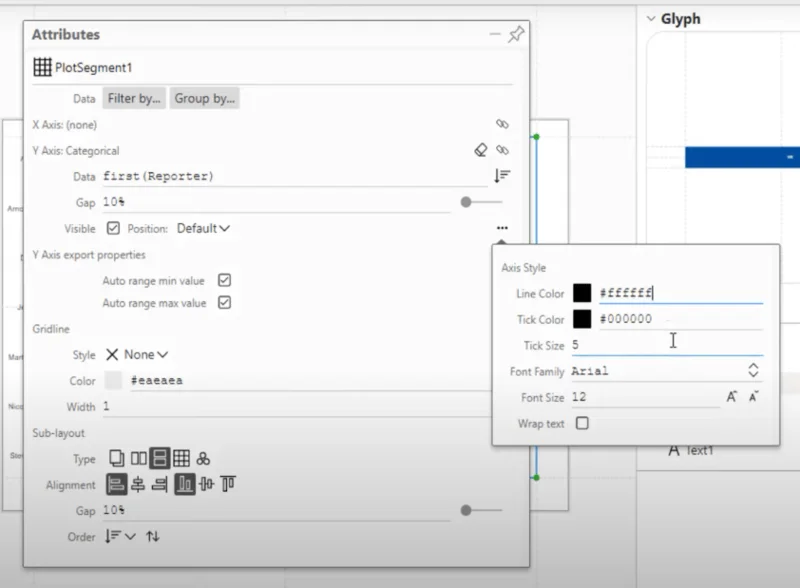

Det næste skridt er at gøre disse prikker ved siden af ​​journalisternes navne mindre mærkbare. Når vi klikker på plot-segmentet , kan vi tydeligvis se, at dette er på Y-aksen. Hvis vi klikker på disse tre prikker lige her, vil det få linjefarven frem.

Lad os ændre linjefarven til hvid.

Hvis vi trykker på Gem og går tilbage til rapporten, er dette, hvad vi vil se.

Konklusion

Dette blogindlæg viser dig, hvordan jeg løser et spørgsmål på LuckyTemplates forum. David lavede et søjlediagram og ville fremhæve den maksimale værdi i en anden farve. Denne tutorial viste, hvordan jeg var i stand til at besvare hans spørgsmål og betinget formatere diagrammer ved hjælp af Charticulator.

Hvis du støder på et lignende problem som Davids, anbefaler jeg stærkt, at du bliver medlem af LuckyTemplates-forummet for at få støtte fra dine andre LuckyTemplates-eksperter og -brugere.

Hvis du kunne lide indholdet, der er dækket af denne særlige vejledning, så glem ikke at abonnere på LuckyTemplates tv-kanal, og tjek resten af ​​vores hjemmeside for flere læringsressourcer.
