Dumbbell Chart – En præstationssporingsvisualisering

Denne vejledning viser dig, hvordan du opretter et håndvægtdiagram ved hjælp af værktøjet. Det er et diagram, der er sammensat af cirkler og linjer, som bruges til at overvåge og sammenligne to datapunkter. Du vil lære og forstå, hvordan det giver værdifulde data og oplysninger i din LuckyTemplates-rapport.

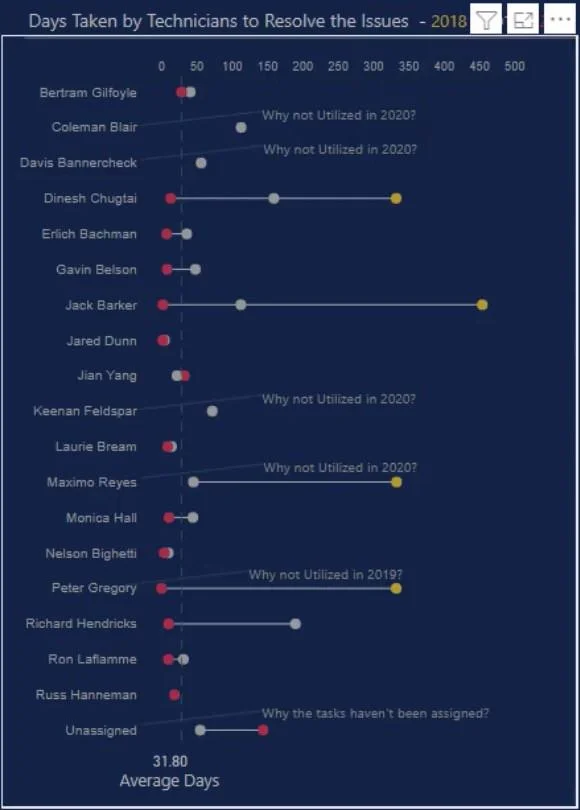

Dette er et eksempel på dumbbell-diagram, som du vil genskabe. Den viser det gennemsnitlige antal dage, som hver enkelt ansat eller tekniker tager for at løse problemer for årene 2018 til 2020.

Indholdsfortegnelse

• Importer et datasæt til Charticulator
• Opret og design håndvægtdiagrammet
  • Tilføj farver til symbolerne inde i håndvægtskemaet
• Eksporter håndvægtdiagramfilen til LuckyTemplates
• Vis de gennemsnitlige dage til at løse værdier
• Opret en udsnitsmaskine til kontekstovergange
• Konklusion

Importer et datasæt til Charticulator

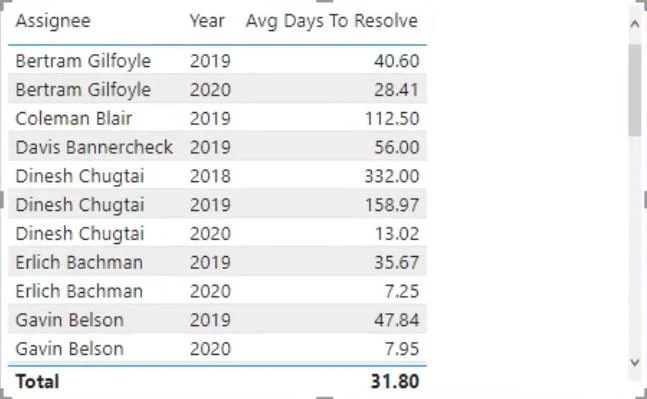

Først skal du oprette et datasæt, der skal eksporteres til Charticulator. I dette eksempel indeholder datasættet tre data: Tildelt , År og Gns. dage, der skal løses .

Klik derefter på ellipsen under tabellen og vælg Eksporter data.

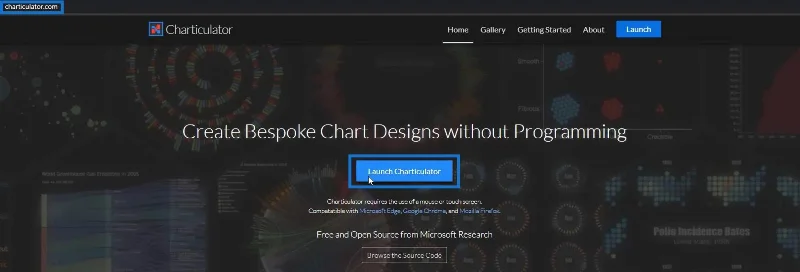

Gå derefter til charticulator.com og klik på Start Charticulator .

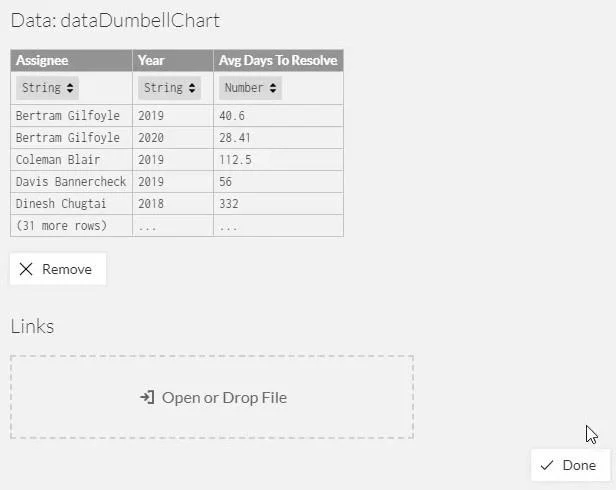

Find og åbn det eksporterede datasæt, og klik på Udført . Du vil derefter blive omdirigeret inde i Charticulator-værktøjet.

Opret og design håndvægtdiagrammet

Placer tildelt i lærredets Y-akse. Du kan ændre farven og størrelsen på etiketterne og fluebenene i PlotSegment1's attributter.

Bring derefter en cirkel fra Symboler til indersiden af ​​Glyph.

Placer Avg Days To Resolve i X-aksen på lærredet.

Overfør etiketterne på X-aksen til toppen af ​​diagrammet. Åbn PlotSegment1's Attributter og vælg Modsat for placeringen af ​​etiketterne. Du kan også ændre farvestilen på etiketterne, så de passer til Y-aksen.

Opret nu links til cirklerne i diagrammet. Klik på Links, og vælg Tildelt for at forbinde dem ved hjælp af linjer.

Visualiseringen vil nu se sådan ud.

Du kan formatere og justere entiteterne inde i diagrammet for at få det til at se overbevisende ud. Du kan ændre størrelsen på cirklen, bredden af ​​linket og andre attributter afhængigt af dine præferencer.

I diagrammet vil du bemærke, at nogle cirkler til venstre læner sig op ad Y-aksen. Juster dem i området Range i PlogSegment1's Attributter for at skabe et mellemrum mellem dem og aksen.

Tilføj farver til symbolerne inde i håndvægtskemaet

Tilføj farver til cirklen ved at placere år i sektionen Fyld i Symbol1s attributter. Du kan også definere farverne for hvert år i attributterne.

Hvis du vil vise gennemsnitslinjen i diagrammet, kan du oprette en linje og placere den, hvor gennemsnittet er placeret. I dette eksempel er den gennemsnitlige linje på 30.

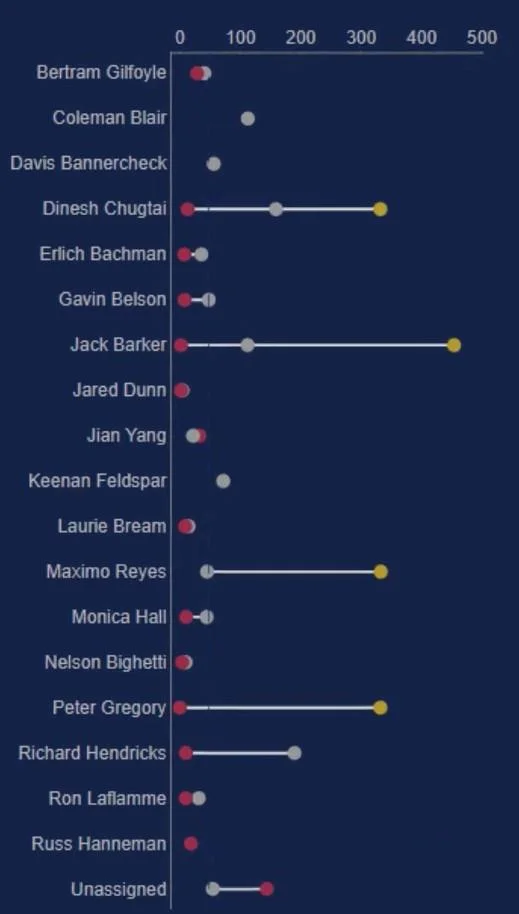

Sådan kommer håndvægtdiagrammet nu til at se ud.

Eksporter håndvægtdiagramfilen til LuckyTemplates

Gem diagramfilen og eksporter den til.

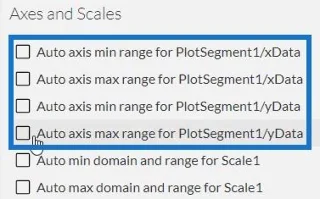

I indstillingerne for akser og skalaer skal du fjerne markeringen af ​​autoakseindstillingerne for at undgå automatisk ændring af akserne, når en kontekstovergang kaldes. Når du er færdig, skal du tilføje et visuelt navn og eksportere diagramfilen.

Åbn nu LuckyTemplates og importerdiagramfil. Klik på ellipsen under Visualiseringer, og vælg Importer en visualisering fra en fil .

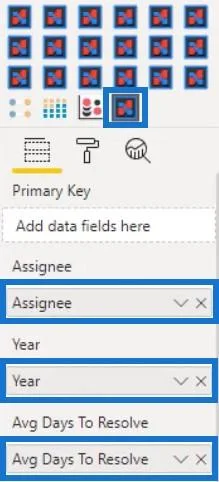

Klik derefter på linket Charticulator med det visuelle navn på diagrammet og udfyld feltsektionen med de tilsvarende data.

Klik på rullemenuen på År og vælg Opsummer ikke .

Du kan derefter se håndvægtsdiagrammet i dashboardet. Juster derefter egenskaberne og margener for hver enhed til din ønskede præference og stil.

Sådan ser det justerede diagram over prøvevisualiseringen ud.

Vis de gennemsnitlige dage til at løse værdier

En anden ting, du kan gøre, er at vise de gennemsnitlige dage til at løse problemer ved siden af ​​hver enkelt modtager. For at gøre dette skal du åbne Charticulator igen og bruge det samme datasæt.

Tegn derefter en streg i lærredets Y-akse og læg derefter en cirkel inde i Glyph. Sørg for at tegne linjen fra top til bund for at indstille rækkefølgen til faldende.

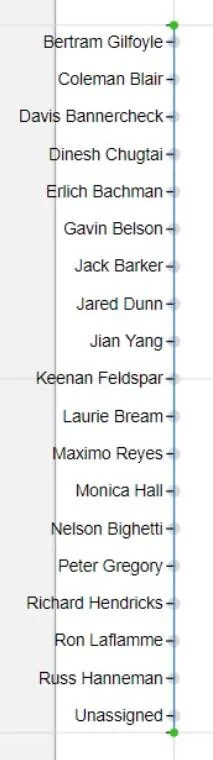

Placer tildelt i lærredets Y-akse. Sådan ser resultatet ud.

Sæt tekst i Glyph og juster den med de tildelte. Placer derefter Avg Days To Resolve inde i Tekst for at vise værdierne.

Skjul etiketterne i Y-aksen ved at fjerne markeringen i feltet Synlig inde i Attributter.

Skjul derefter cirklen ved at klikke på øjenknappen på Symbol1.

Gem filen og eksporter den til LuckyTemplates Custom Visual . Glem ikke at fjerne markeringen af ​​autoakseindstillingerne i indstillingerne for akser og skalaer . Importer det visuelle på samme måde som håndvægtdiagrammet blev importeret, og indtast de tilsvarende data i sektionen Felter.

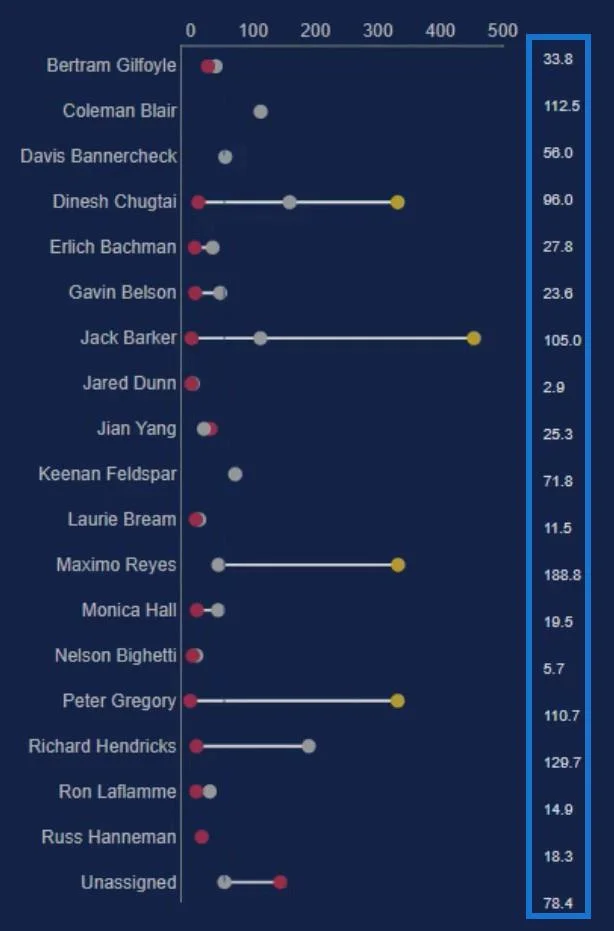

Placer det visuelle ved siden af ​​håndvægtsdiagrammet og juster det med de tildelte.

Opret en udsnitsmaskine til kontekstovergange

Opret et udsnit for at få filterkontekstovergange. I dette eksempel bruges Issue Type i sliceren.

Opret derefter interaktioner i diagrammerne. Gå til fanen Format , og vælg Rediger interaktioner . Klik derefter på hver visualisering og interaktionsikonet for diagrammerne.

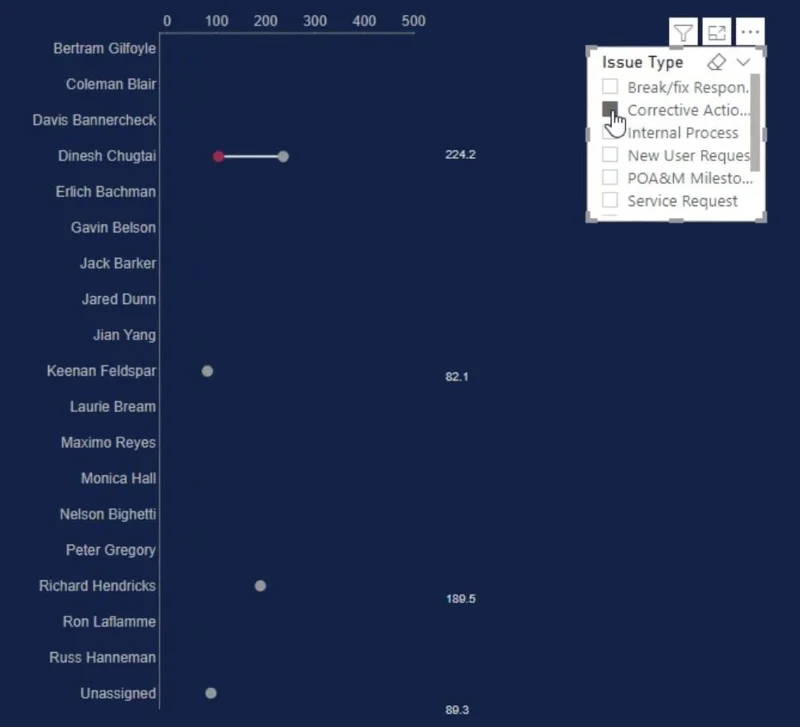

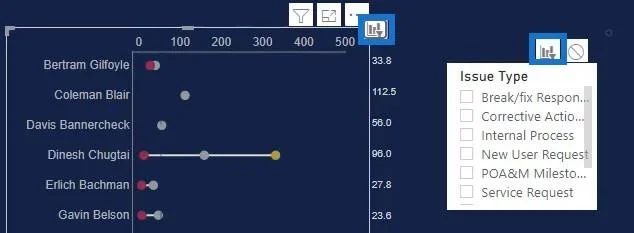

Når du er færdig, kan du se håndvægtdiagrammet ændre sig, når du vælger en udskærer.

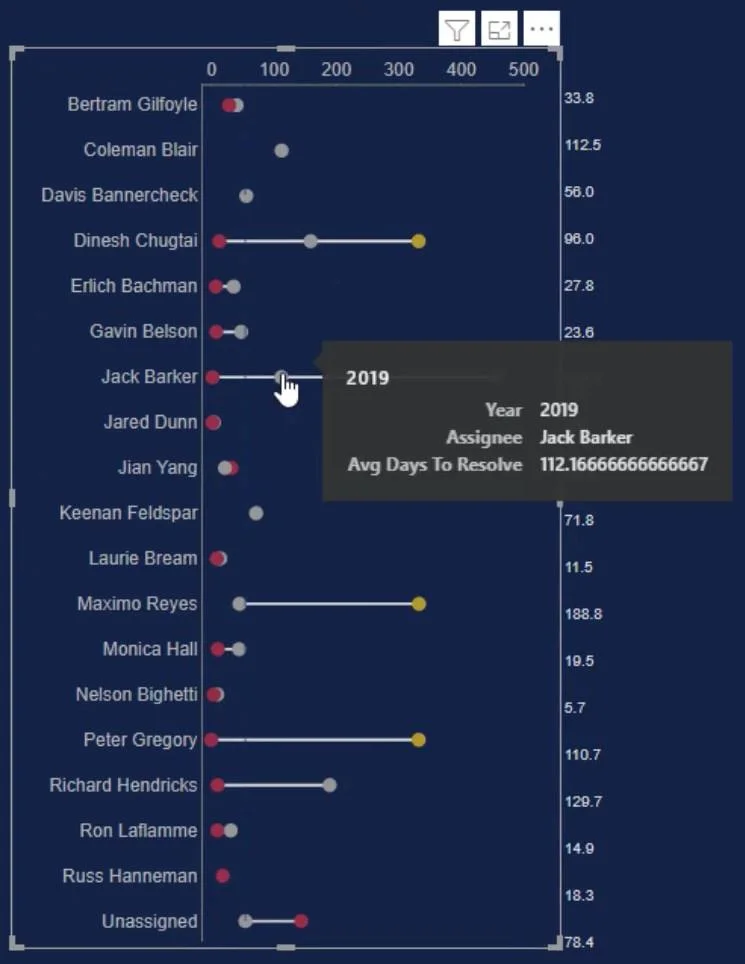

Hvis du sætter Tildelt , År og Gennemsnitsdage, der skal løses i afsnittet Værktøjstip, kan du se data, når du holder markøren over håndvægtens cirkler.

Konklusion

Overvågning af arbejdsaktiviteter gøres lettere med håndvægtsdiagrammer. De giver information ved hjælp af datapunkter og linjer, der hjælper dig med at kontrollere og overvåge en kategoris ydeevne. De er fantastiske billeder, der giver indsigtsfulde oplysninger til din LuckyTemplates-rapport.

Lær og få mere at vide om og Charticulator ved at øve og maksimere denne tutorial.
