Dumbbell Charts: Custom Visual Vs. Kartikulator

I denne opplæringen vil vi diskutere det ikke så populære visuelle bildet i LuckyTemplates kalt Dumbbell-diagrammer . Et manualdiagram brukes ofte for å vise sammenligning mellom to eller flere grupper av datapunkter. Dette kalles også noen ganger et DNA-diagram.

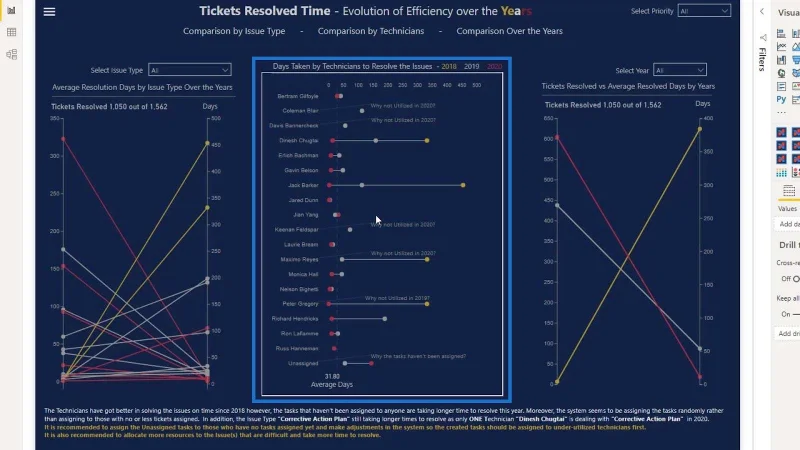

Her er et eksempel på et manualdiagram . Dette er opprettet med, og ikke med via egendefinert visuell fra markedsplassen.

Men for denne opplæringen bruker vi en egendefinert hanteldiagram fra markedsplassen.

Innholdsfortegnelse

• Opprette hanteldiagrammer i LuckyTemplates
• Begrensninger for manualdiagrammer
  • 1. Det er ikke tillatt å legge til to kategorier
  • 2. Det er ingen mulighet for å endre fargen på legenden
  • 3. Konflikter oppstår når du bruker LuckyTemplates Slicers
• Dumbbell Charts i Charticulator
• Konklusjon

Opprette hanteldiagrammer i LuckyTemplates

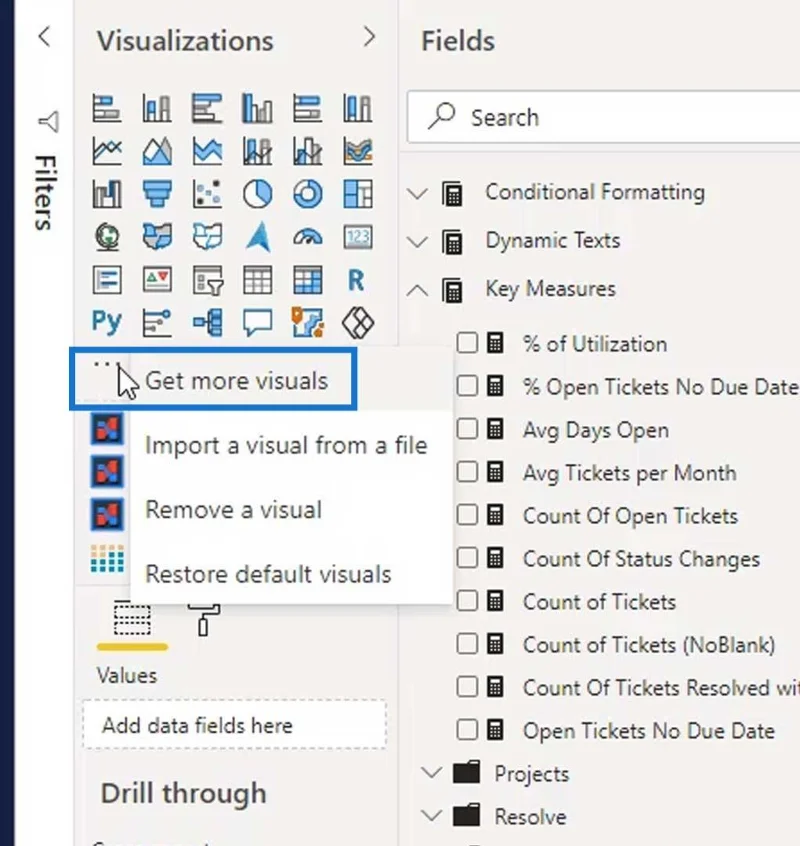

Klikk på de 3 prikkene under Visualiseringer- ruten, og velg deretter Hent flere bilder .

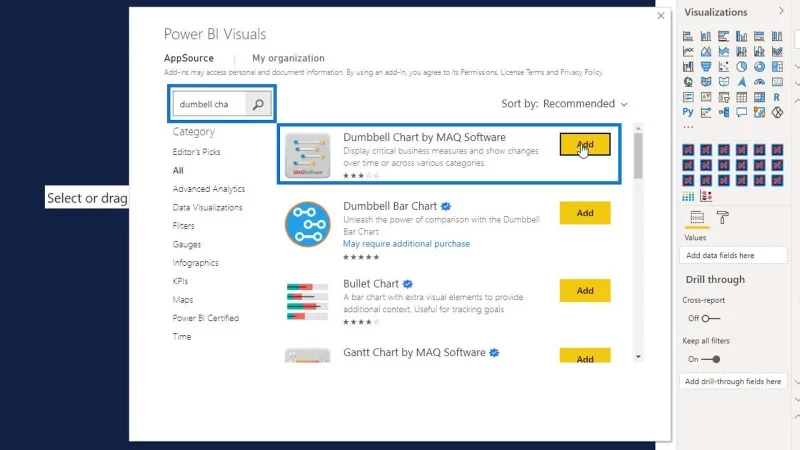

Søk etter " dumbbell chart " i søkeboksen, og legg deretter til.

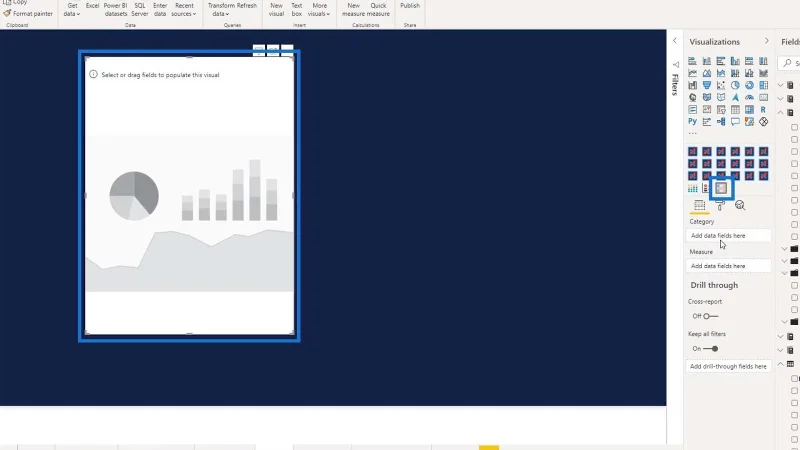

Deretter legger du den til på rapportsiden vår og endrer størrelsen på den som vist på bildet.

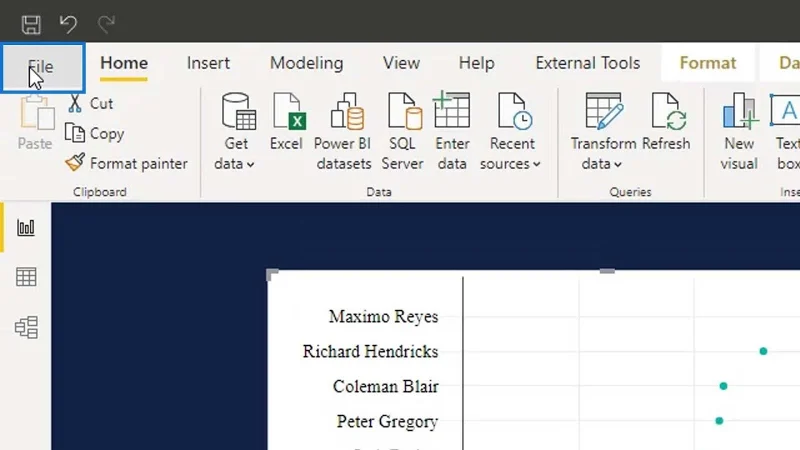

For å bruke denne visualiseringen må vi ha R-skriptet installert på våre LuckyTemplates. For å aktivere eller installere R-skriptet , klikk på Fil fra menylinjen.

Gå til Alternativer og innstillinger , og klikk deretter på Alternativer .

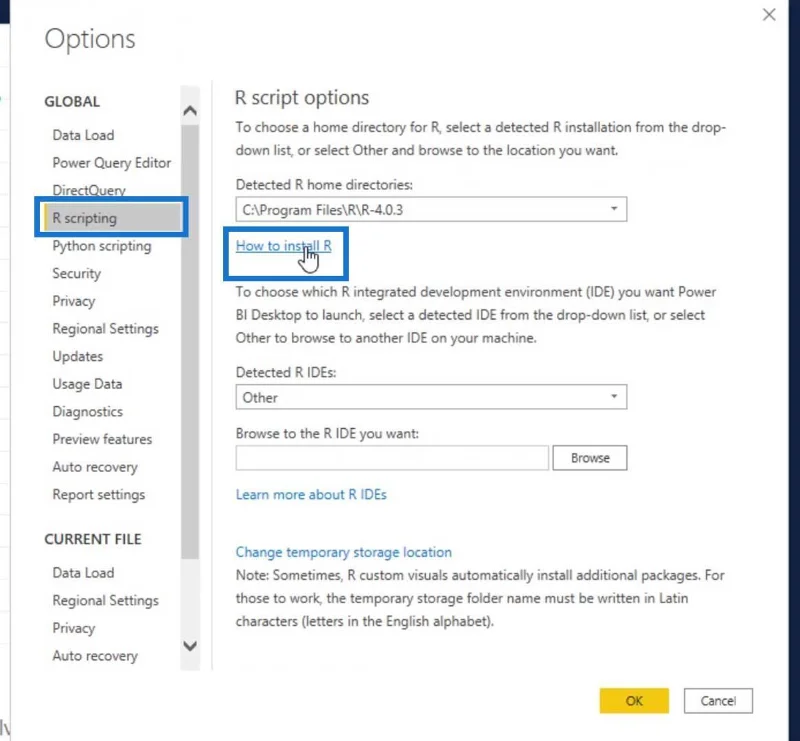

Velg R-skripting . Klikk deretter på " Slik installerer du R " for å installere R-skriptet . Sørg for å starte LuckyTemplates på nytt etter at du har installert det.

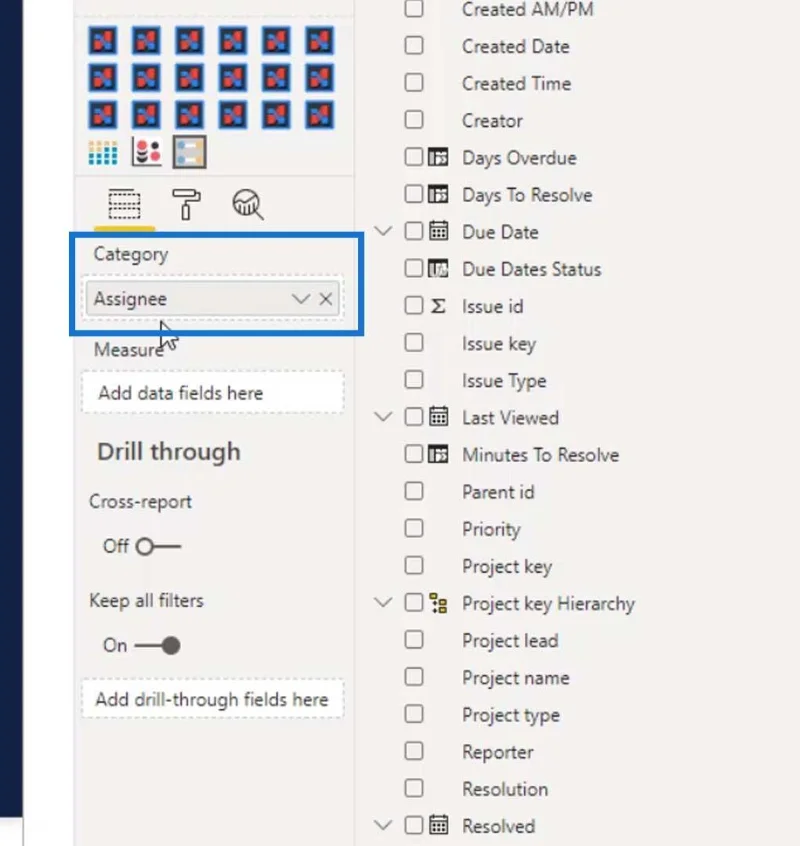

I Kategori- feltet, la oss legge til Oppdragstaker . Akkurat som det jeg nevnte i Dot Plot- opplæringen, er oppdragstakeren ansvarlig for å løse problemet opprettet av de ansatte i organisasjonen.

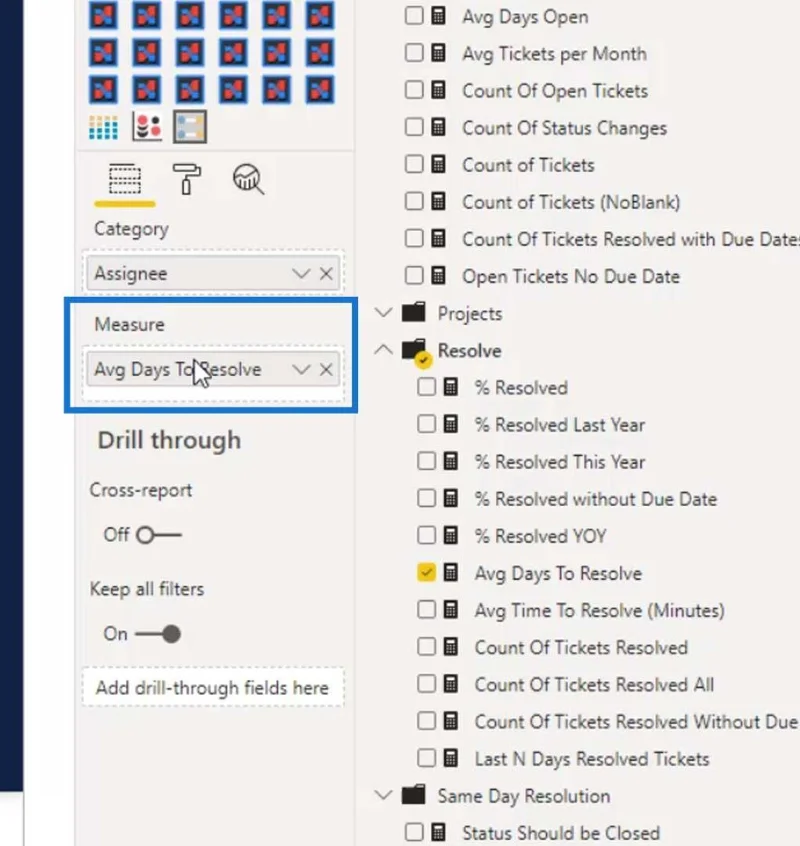

For Mål- feltet, la oss bruke Gj.sn. dager for å løse målet.

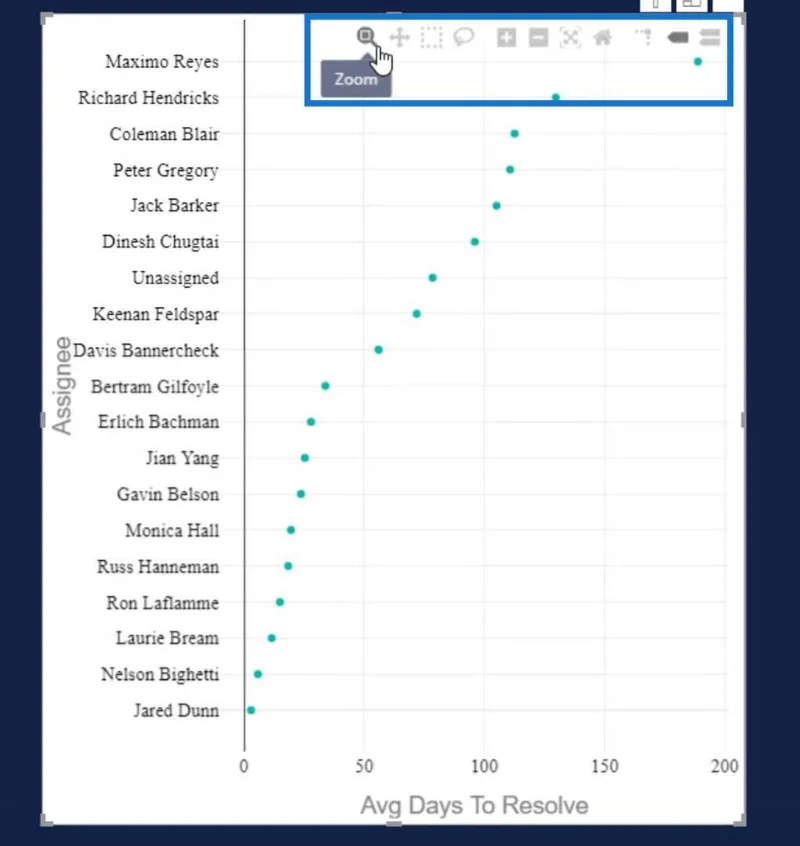

Utgangen skal nå se slik ut. Ulike verktøy for zooming, panorering, valg og andre verktøy er også tilgjengelige.

Begrensninger for manualdiagrammer

1. Det er ikke tillatt å legge til to kategorier

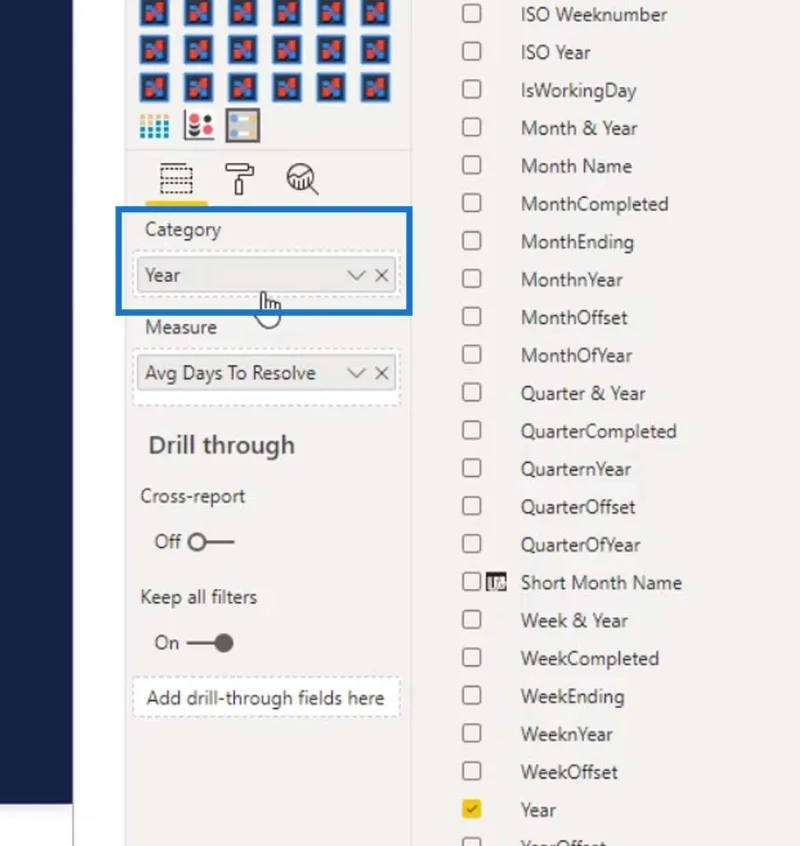

En av begrensningene til denne visualiseringen er at vi ikke kan legge til 2 eller flere kategorier . Som du kan se, ble mottakeren automatisk endret ved å legge til år .

La oss endre dette igjen til Oppdragstaker .

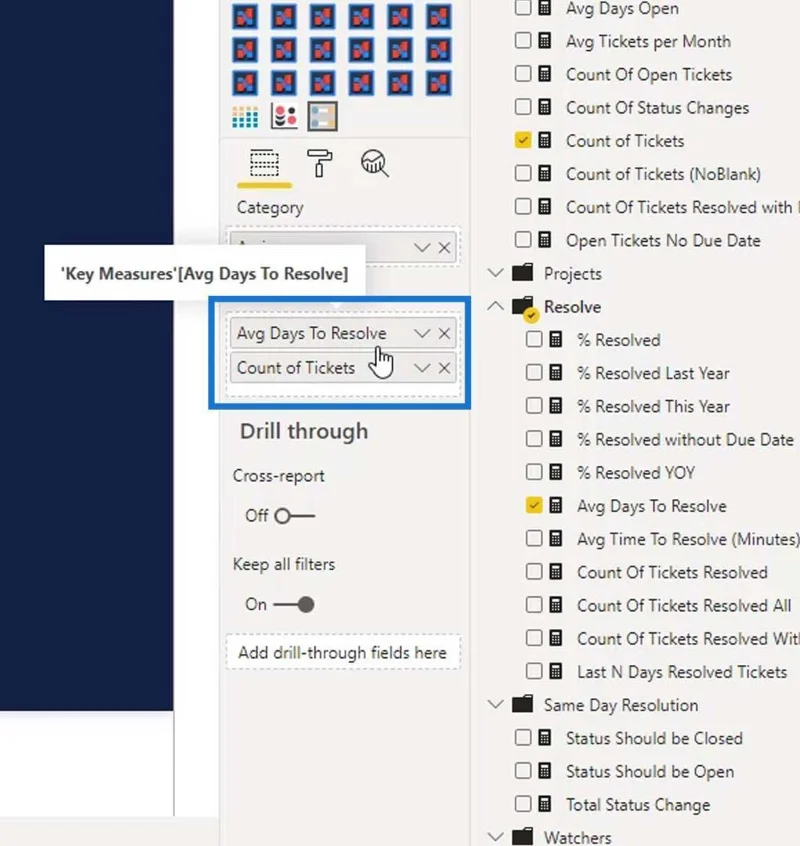

La oss legge til et annet mål ( Antall billetter ) i Mål- feltet. Som du kan se, godtar dette visuelle bildet flere mål, men ikke flere kategorier.

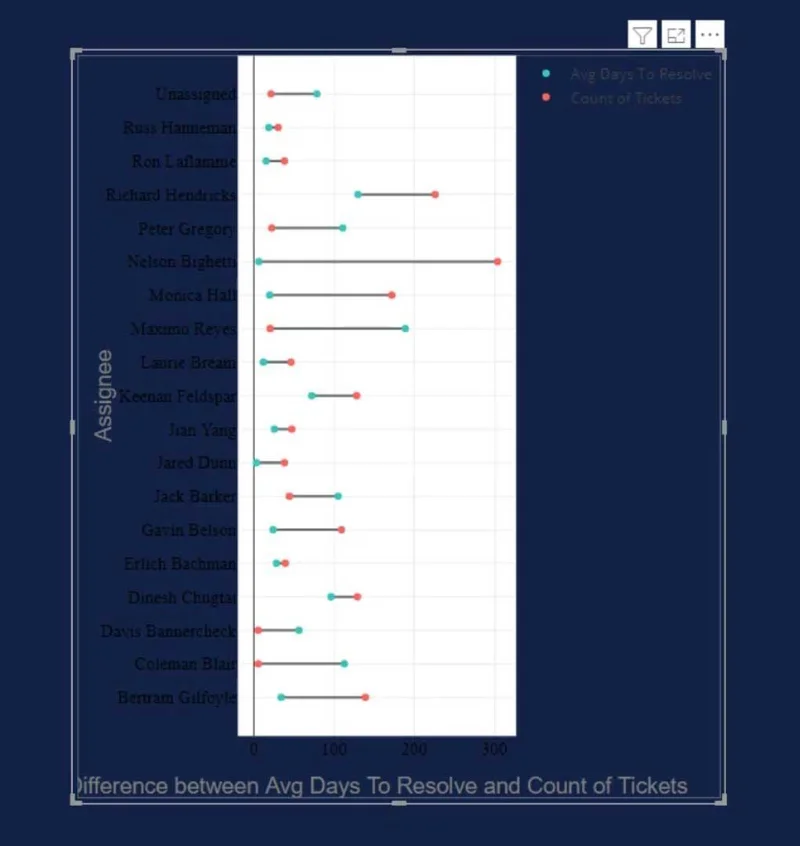

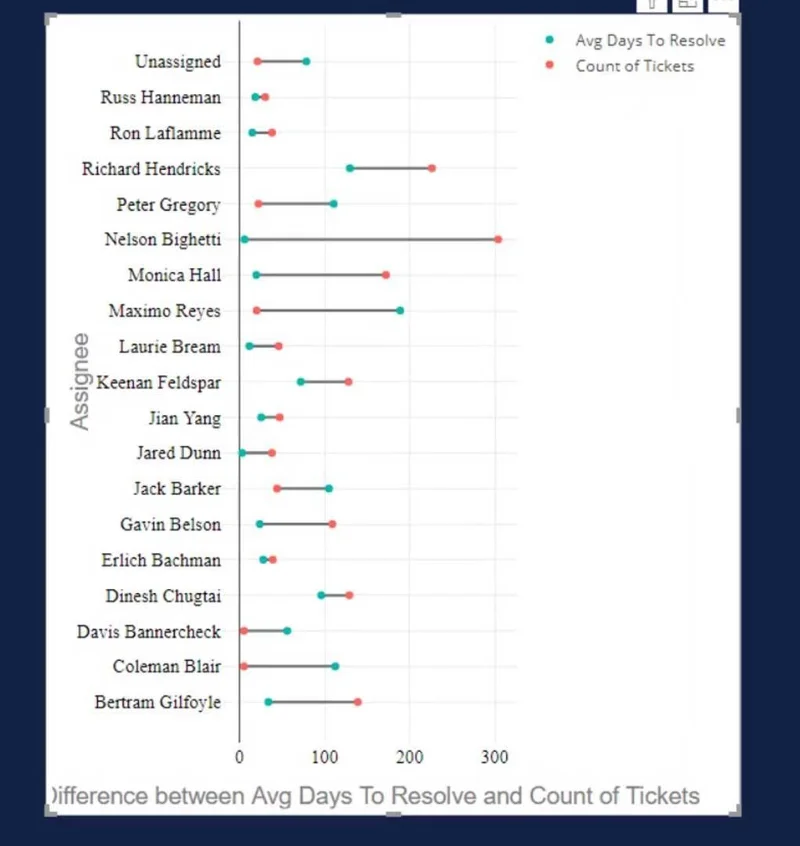

Dette vil resultere i denne utgangen.

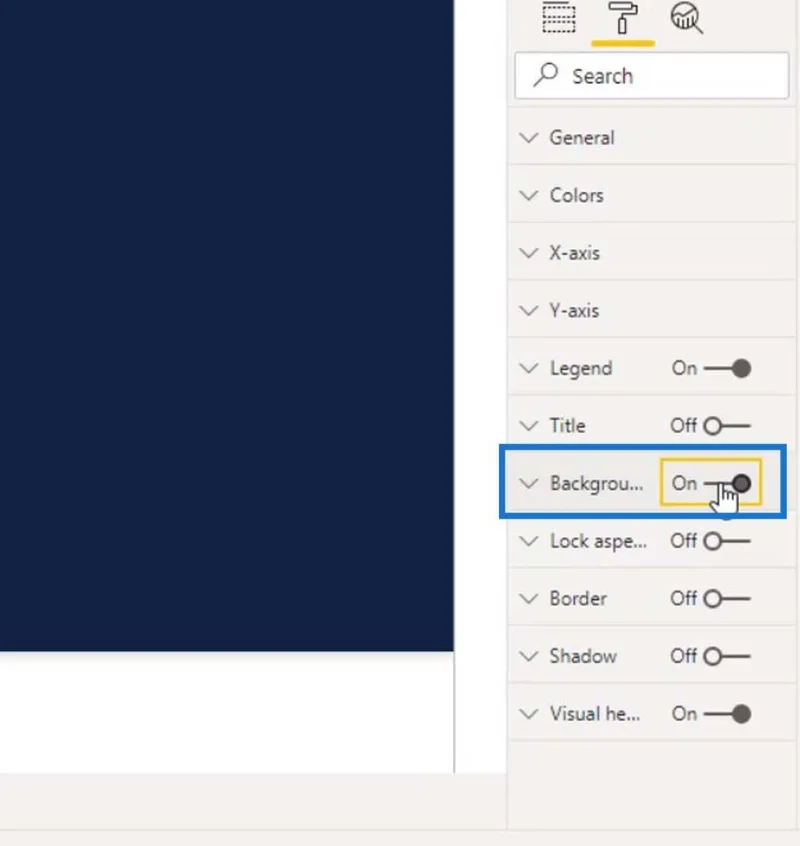

Vi kan begynne å endre utseendet til dette diagrammet ved å slå av.

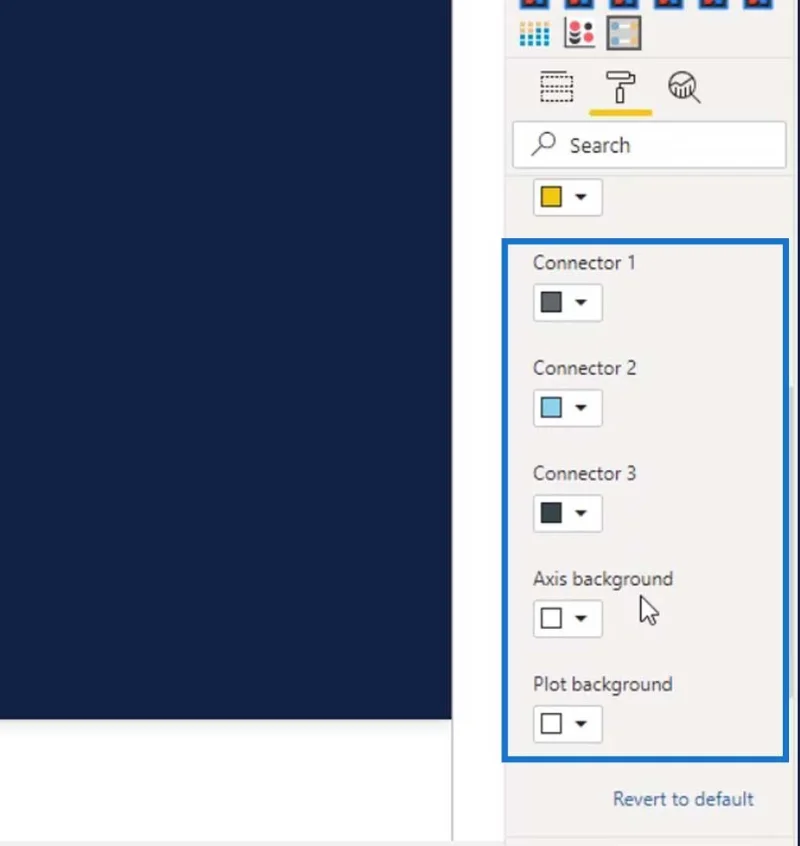

Under Farger kan vi endre mål , kobling , akse og plott bakgrunnsfarger.

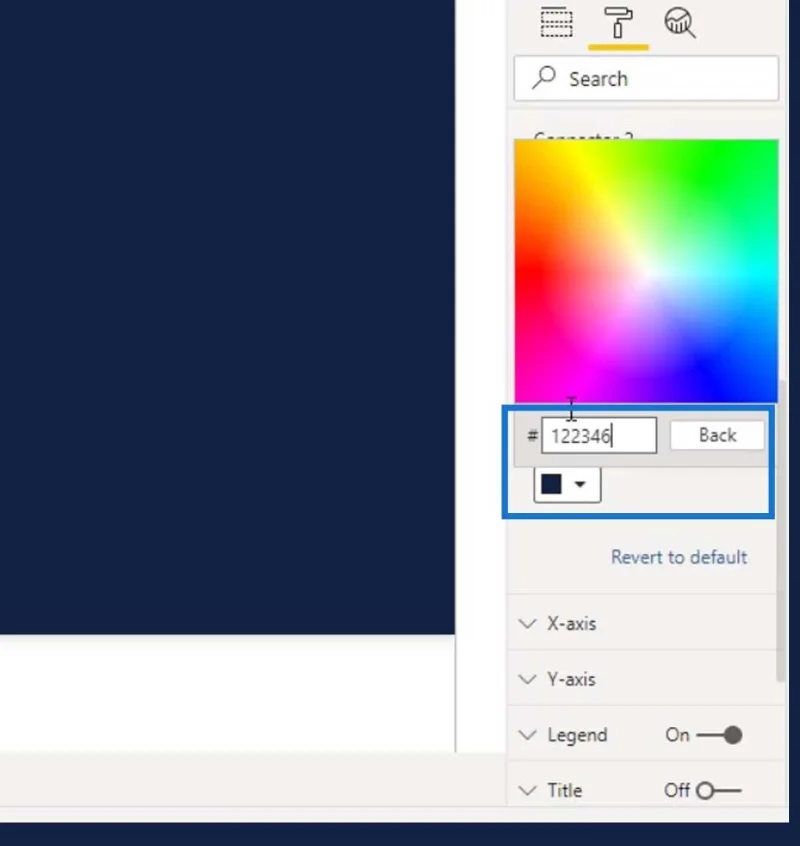

La oss gjøre bakgrunnsfargen til aksen lik bakgrunnsfargen på rapportsiden vår.

Neste er å gjøre bakgrunnsfargen til plottet lik bakgrunnsfargen på rapportsiden vår også.

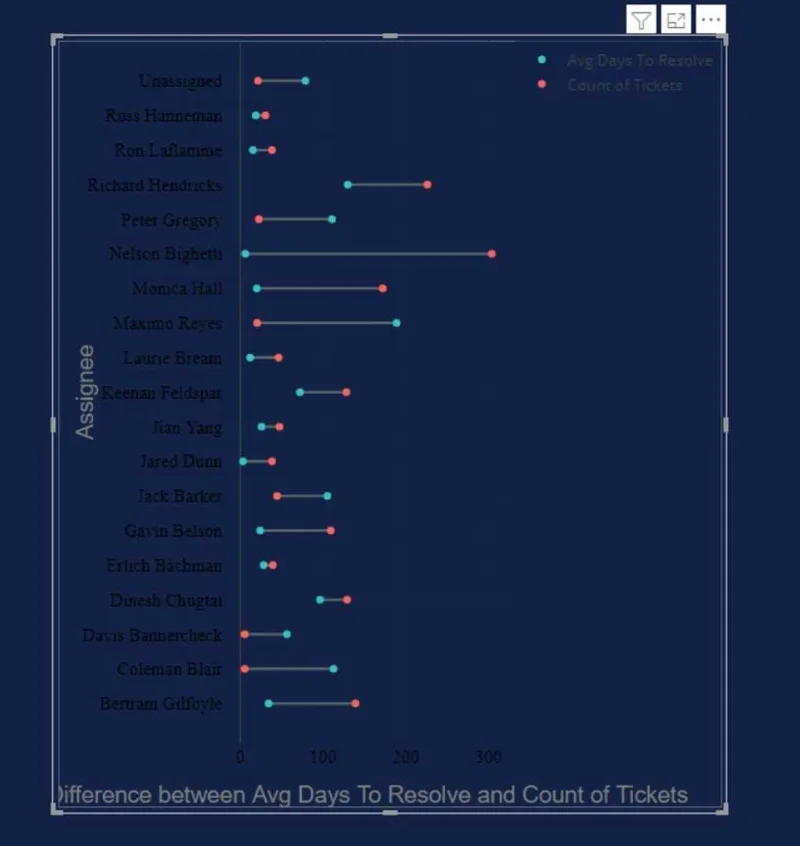

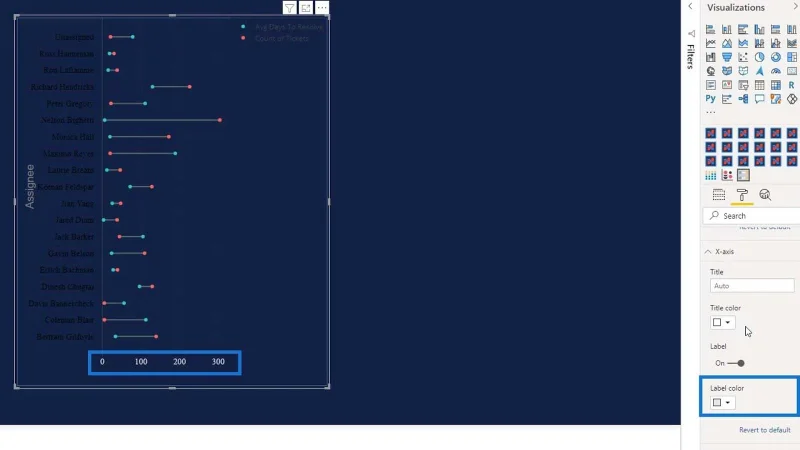

La oss også endre fargen på etikettene til hvite.

Vi kan gjøre de samme modifikasjonene med Y-aksen . La oss si at vi ønsker å skjule mottakertittelen i denne delen.

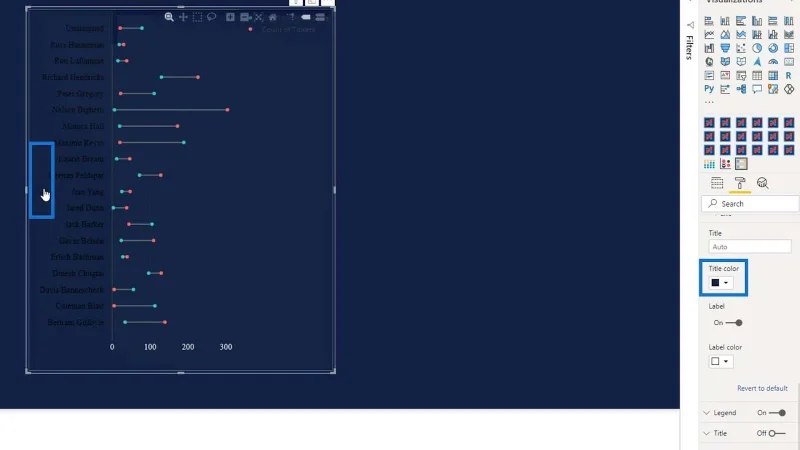

Vi har ingen alternativer for å slå av Y-akse -tittelen. Så la oss bare endre tittelfargen til fargen som ligner på bakgrunnsfargen.

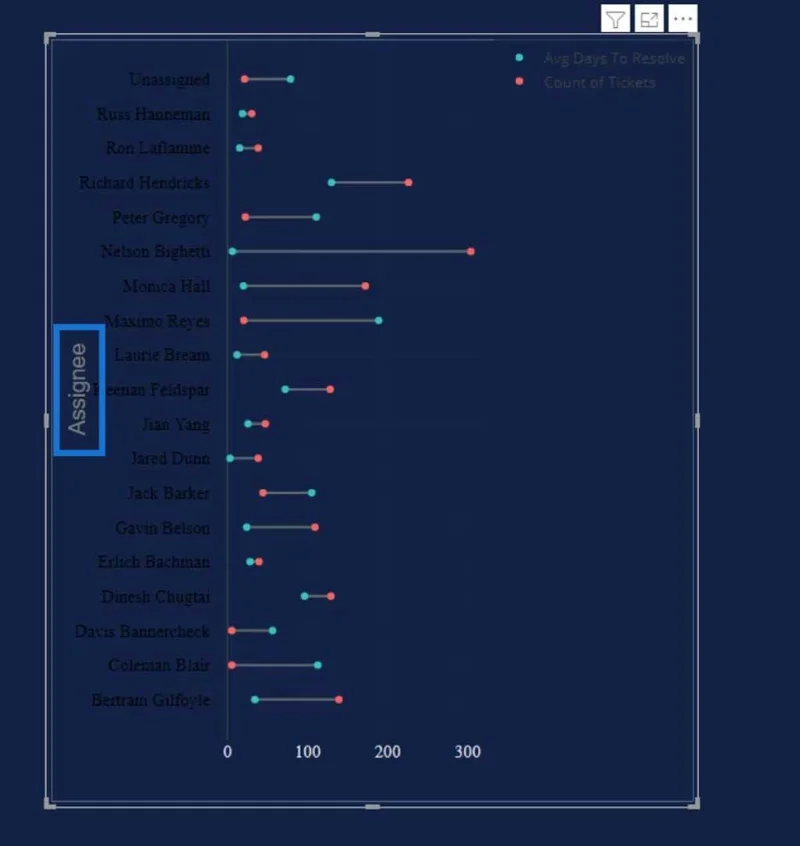

Som du kan se, er ikke oppdragstakertittelen synlig lenger. Den er der fortsatt, men den ser skjult ut fordi den har samme farge som bakgrunnen.

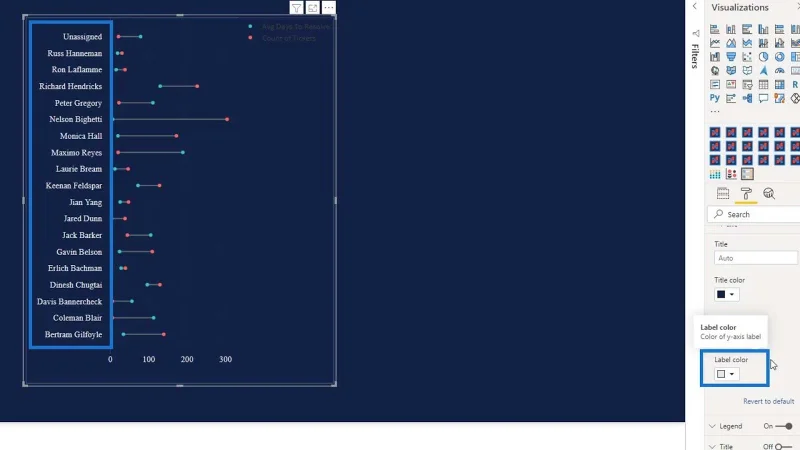

La oss også endre etikettfargen til hvit.

2. Det er ingen mulighet for å endre fargen på legenden

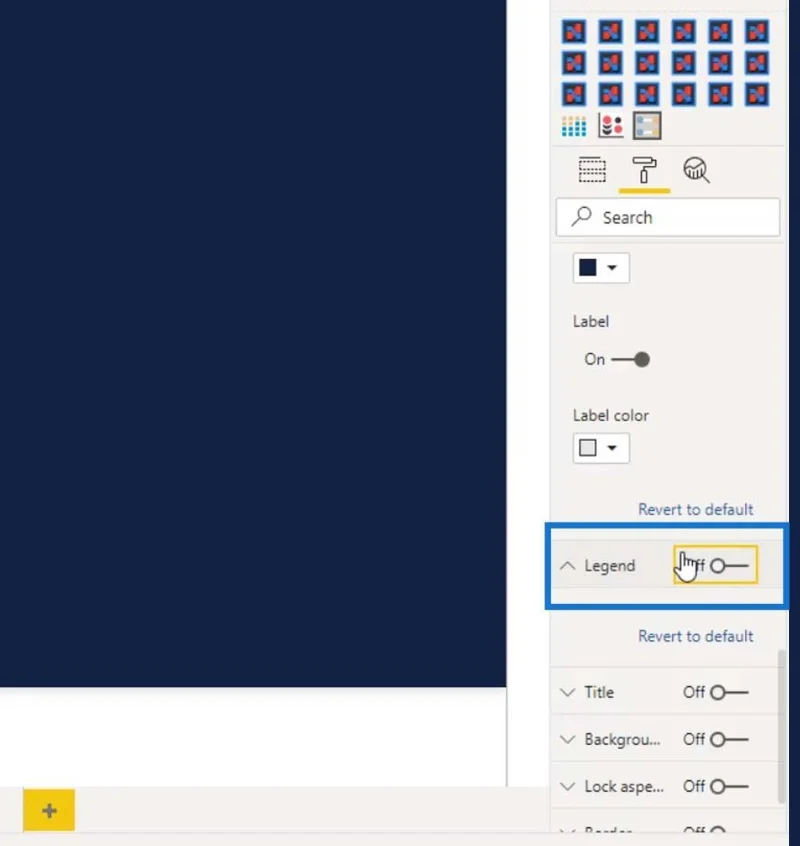

En annen begrensning ved dette visuelle er at vi ikke har muligheten til å endre fargen på legenden. Så la oss bare slå den av i stedet.

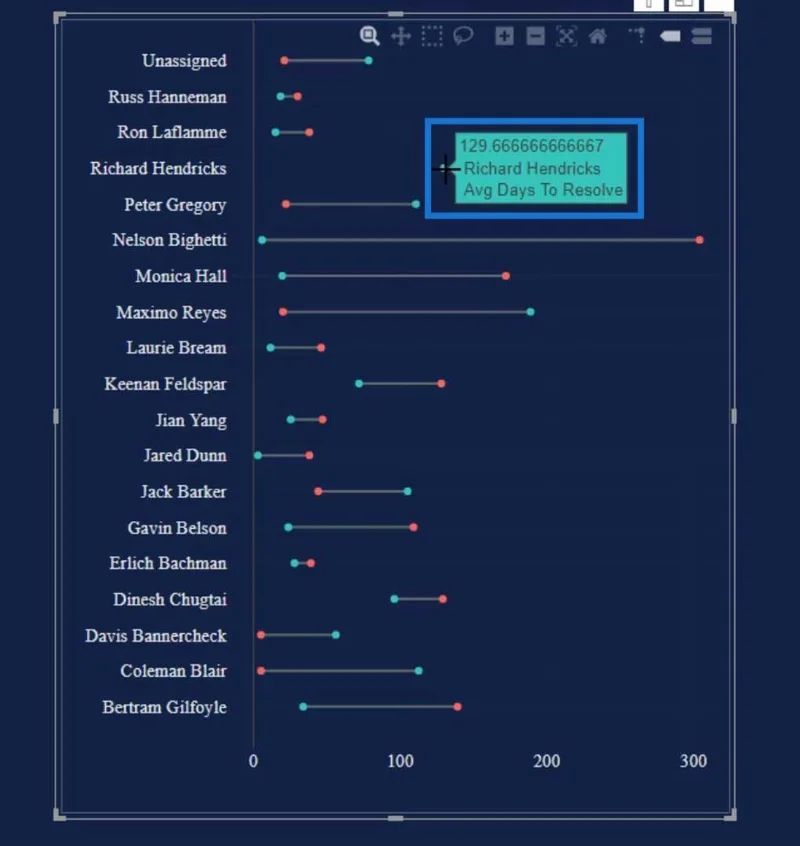

Vi kan imidlertid lage et mål som kan definere fargene på prikkene. Hvis vi for eksempel holder markøren over denne delen, indikerer det at Richard Hendricks brukte gjennomsnittlig 129 dager på å løse problemene.

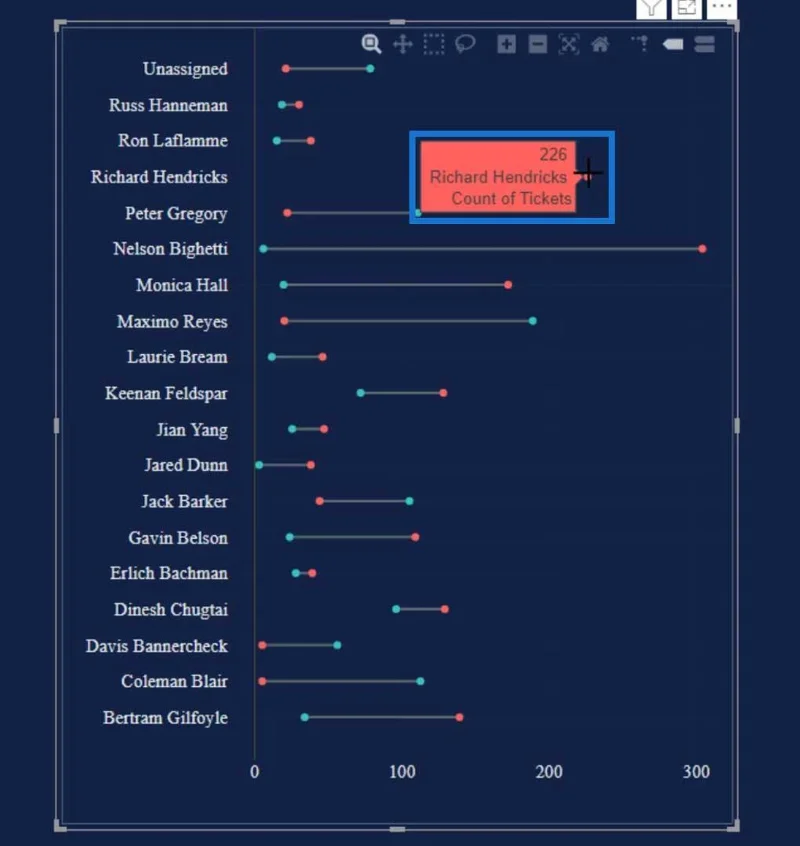

Så, hvis vi holder musepekeren over den røde prikken , kan vi se at det er 226 billetter tildelt ham.

Denne visuelle løsningen vil fungere hvis vi ønsker å tildele ett poeng til et antall salg før kampanjerabattene, så et annet punkt med et antall salg etter kampanjerabattene. Vi kan også legge til et annet punkt for en rekke salg i høye perioder, og i lavkonjunkturer.

3. Konflikter oppstår når du bruker LuckyTemplates Slicers

Et annet problem med Dumbbell-diagrammer er at hvis vi bruker et filter eller slicer, vil kategorier som ikke har noen verdi forsvinne eller endre posisjonen i aksen.

I dette eksemplet, la oss legge til en slicer, og bruke målet. La oss deretter filtrere etter høyeste prioritet. Som du kan se, har kategoriene som ikke har noen verdi forsvunnet og også endret plasseringen av aksen. LuckyTemplates har dessverre ikke muligheten til å slå av denne funksjonen.

Dette er grunnen til at jeg valgte å lage et manualdiagram i Charticulator .

Dumbbell Charts i Charticulator

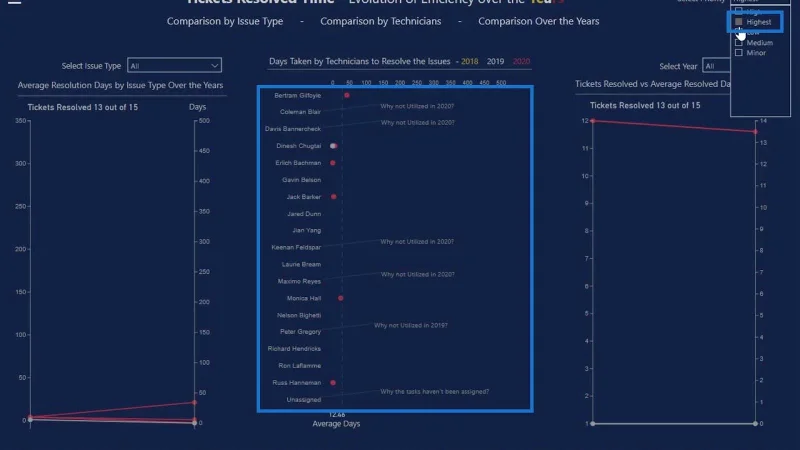

Her er et eksempel på et manualdiagram som jeg laget i Charticulator. Hvis jeg deler opp dataene i dette diagrammet, vil du se at disse kategoriene ikke vil endre sin plassering og ikke forsvinne.

Når jeg klikker påprioritetsfilter, vil du se at kategoriene holdt seg i posisjon. Denne funksjonen er veldig nyttig, spesielt hvis vi ønsker å plassere statiske tekster for å fortelle brukerne litt tilleggsinformasjon.

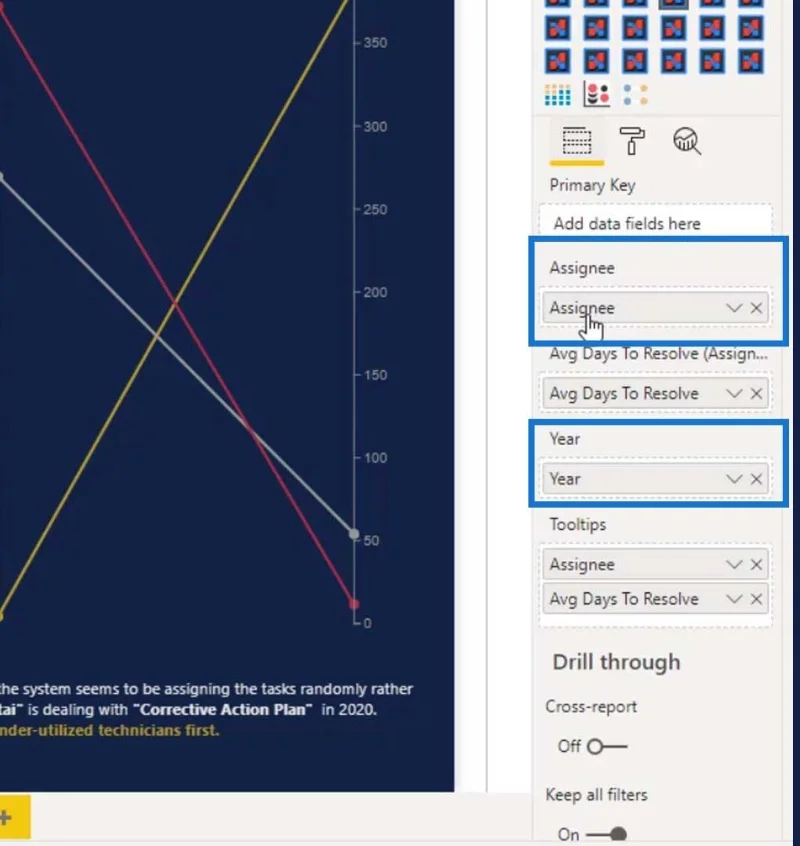

En annen ting med denne visualiseringen som jeg opprettet i Charticulator, er at den godtar flere kategorier. Som du kan se, kategoriserer jeg den etter tildelte og etter år .

Konklusjon

Vi har dekket dumbbell-diagrammer i denne opplæringen. Vi diskuterte hvordan du lager et manualdiagram i LuckyTemplates tilpassede grafikk og ulempene. I LuckyTemplates kan vi ikke bruke to eller flere kategorier, men det godtar flere mål. Likevel er det fortsatt bra at vi kan plassere flere mål i denne visualiseringen.

På den annen side kan vi også lage dumbbell-diagrammer i Charticulator. Ved å gjøre det i Charticulator kan vi fritt bruke slicere uten å måtte bekymre oss for konflikter eller problemer som diagrammet kan vise.

Til neste gang,

Mudassir
