Промене графикона и рачунарске графике у програму Мицрософт Екцел 2016 укључују нове типове графикона и нову галерију транспарентности слика. Ово олакшава постављање провидне позадине слике или било ког новог нивоа транспарентности за слику увезену у радни лист. Поред тога, стара функција Повер Мап је сада поново покренута као 3Д мапе.
2Д попуњене карте
2Д попуњени графикони мапа (љубазношћу Бинга) су нови у додатку Инсерт–>Мапс у Екцел 2016 и 2019. Такви графикони вам омогућавају да узмете географски засноване нумеричке податке у радном листу и одмах их пројектујете на равну површину мапе која илуструје њихову односима. Слика 3-1 у галерији Ажурирања графикона изнад приказује вам 2Д графикон карте генерисан из мале табеле података која садржи статистику становништва за 2018. за четири округа: Кину, Индију, Сједињене Америчке Државе и Индонезију. Ови статистички подаци су уцртани на равну мапу глобуса и њихов међусобни однос приказан је њиховом упоредном нијансом боја.
3Д мапе

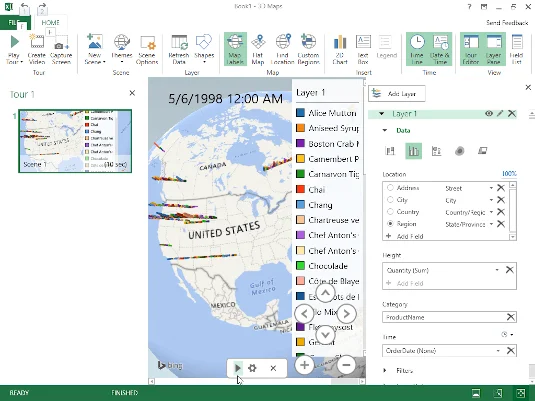

Функција Повер Мап у програму Екцел 2016 је сада преименована и поново покренута у 3Д мапе (Инсерт–>3Д Мап–>Опен 3Д Мапс). 3Д мапе вам омогућавају да креирате анимиране обиласке које приказују промену географских података у вашем радном листу током времена. Слика 3-2 у галерији Ажурирања графикона изнад приказује вам обилазак 3Д мапе креиран из табеле фактура у бази података Нортхвинд узорка учитане у нови радни лист. Ова табела са подацима садржи наруџбине направљене на различитим локацијама широм Европе и Северне Америке између 5.7.1996. и 6.5.1998. Пре креирања ове турнеје, филтрирао сам табелу тако да приказује само поруџбине направљене у САД и Канади. За обилазак, бирам Груписану колону као тип 3Д графикона и означавам Регион као локацију, Количина (збир) као висину (за груписане колоне), Назив производа као категорију и Датум поруџбине (Дан) као време.

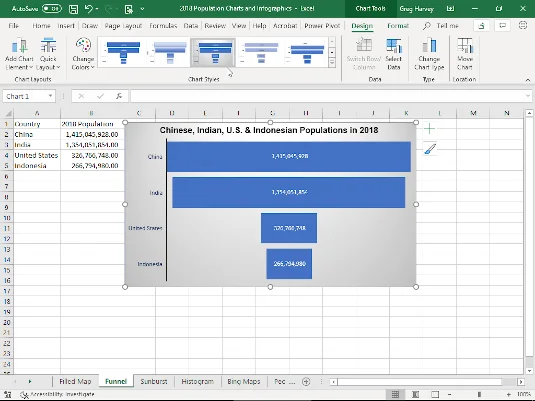

2Д графикон тока који упоређује четири популације у 2018.

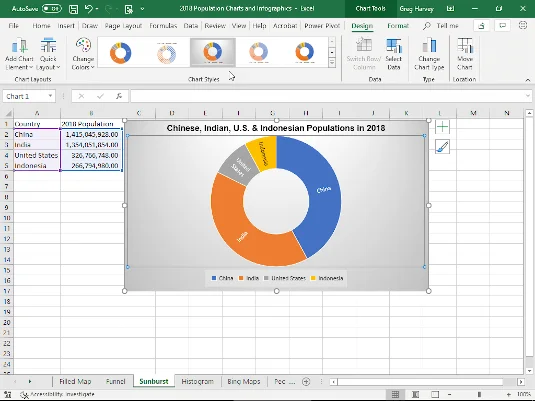

2Д графикон Сунбурст који упоређује четири популације у 2018.

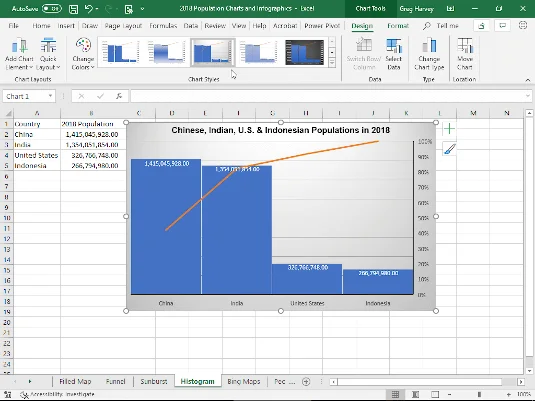

Хистограмски графикон који упоређује четири популације у 2018.
Графикони тока, Сунбурст и Хистограм
Ажурирања типова графикона за Екцел 2016 укључују графиконе лијака, Сунбурст и хистограм. Слика 3-3 у галерији Ажурирања графикона изнад приказује релативну популацију Кине, Индије, САД и Индонезије у 2018. као графикон тока. Слика 3-4 илуструје исте податке о популацији као Сунбурст графикон. Слика 3-5 приказује ове податке као графикон хистограма.

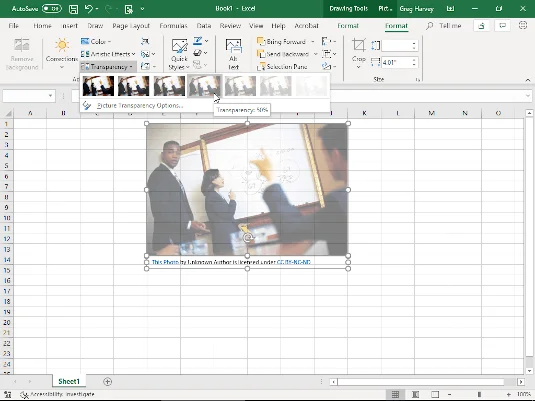

Промена транспарентности слике помоћу унапред подешеног клизача.

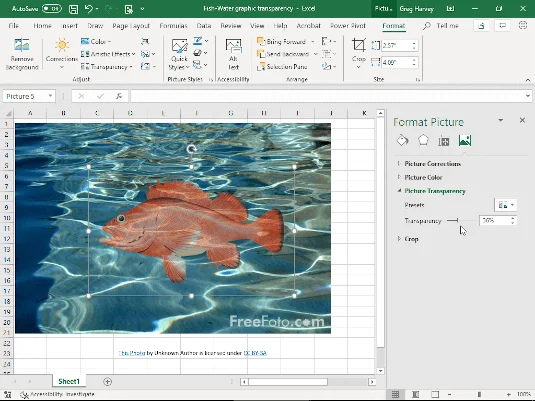

Промена провидности помоћу клизача за прозирност.
Транспарентност
Недавно је додата галерија унапред подешених поставки транспарентности за брзо бирање новог нивоа транспарентности за било коју увезену слику. Слика 3-6 у галерији Ажурирања графичких објеката изнад показује вам да ово функционише. Са сликом изабраном на радном листу, кликните на картицу Формат испод картице Слика, а затим кликните на командно дугме са падајућим менијем Транспарентност у групи Подешавање. Екцел приказује унапред подешену галерију где можете да изаберете нови ниво транспарентности кликом на њену сличицу. Ако ниједна од ових унапред подешених подешавања не ради за вас, кликните на Пицтуре Транспаренци Оптионс на дну клизача да отворите окно задатка Формат Пицтуре (као што је приказано на слици 3-7) и користите клизач Транспаренци да поставите ниво транспарентности.
