Блебетање графикон је занимљив визуелизација у Екцел која помаже екрана напредак ка циљу. Вафл графикон је у основи квадрат подељен на мрежу 10 к 10. Сваки решеткасти оквир представља 1 проценат ка циљу од 100 процената. Број оквира мреже који су обојени или осенчени одређен је повезаном метриком.
Ова врста графикона је релативно ефикасна опција када желите да додате занимљиву визуелизацију на контролну таблу без изобличења података или заузимања превише некретнина на контролној табли.

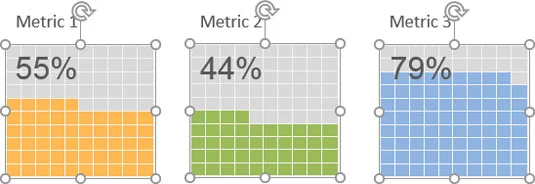

Три вафле карте, једна поред друге.
Вафл графиконе је релативно лако направити користећи мало знања о условном форматирању. Пратите ове кораке да бисте направили своју прву табелу вафла:
На новом радном листу, посветите ћелију за вашу стварну метрику, а затим креирајте мрежу процената 10 к 10 у распону од 1% до 100%.

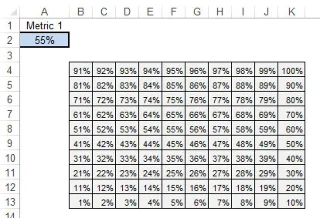

Приказује почетно подешавање које вам је потребно.
Почетно подешавање које вам је потребно за табелу вафла.
Означите мрежу 10 к 10 и изаберите Почетна → Условно форматирање → Ново правило.
Направите правило које боји сваку ћелију у мрежи 10 к 10 ако је вредност ћелије мања или једнака вредности приказаној у метричкој ћелији (А2 у овом примеру).

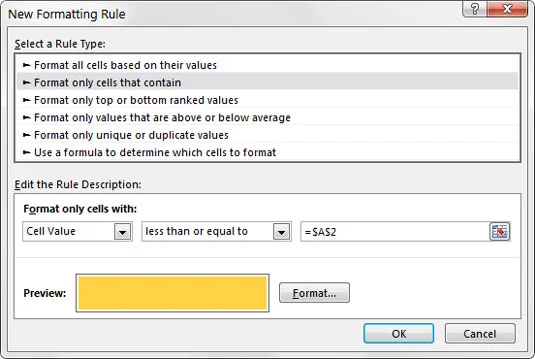

Ова слика илуструје како би правило форматирања требало да изгледа.
Додајте условно форматирање у мрежу 10 к 10.
Кликните на дугме ОК да бисте потврдили условни формат.
Обавезно примените исти формат боје и за попуњавање и за фонт. Ово осигурава да су процентуалне вредности у мрежи 10 к 10 скривене.
Сада се уверите да мрежа има чисту боју позадине када оквири нису осветљени вашим условним форматирањем.
Означите све ћелије у мрежи 10 к 10 и примените подразумевану сиву боју на ћелије и фонт. Такође примените белу ивицу на све ћелије.
У овом тренутку, мрежа 10 к 10 би требало да изгледа слично оној приказаној овде. Када промените метрику или циљне проценте, мрежа треба аутоматски да прилагоди боје како би одражавала промену података. Време је да користите алатку за камеру да бисте обликовали и позиционирали свој вафл графикон.
Ваш ваффле графикон је спреман за алат за камеру.
Означите ваффле графикон, а затим изаберите икону Цамера Тоол на траци са алаткама за брзи приступ.
Надамо се да сте већ додали алат за камеру на траку са алаткама за брзи приступ. Ако не, урадите то сада.
Кликните на радни лист на месту где желите да поставите слику.
Екцел одмах креира повезану слику којој се може променити величина и поставити тамо где вам је потребна.
Да бисте додали ознаку на ваффле графикон, кликните на картицу Уметање на траци, изаберите икону оквира за текст, а затим кликните на радни лист да бисте креирали празан оквир за текст.
Док је оквир за текст изабран, поставите курсор на траку формуле, откуцајте знак једнакости (=), а затим кликните на ћелију која садржи метричку ћелију.
Поставите оквир за текст који садржи вашу ознаку на врх вафла графикона.
Можете да поновите ове кораке да бисте креирали посебан ваффле графикон за сваки од ваших показатеља. Након што креирате сваки ваффле графикон, можете их поређати да бисте направили атрактивну графику која помаже вашој публици да визуализује учинак у односу на циљ за сваки показатељ.
Направите више табела вафла за леп поглед на први поглед за своју публику.
