Shape Maps LuckyTemplates – Hvordan lage og reparere

I denne opplæringen vil jeg forklare hvordan du endrer formkart LuckyTemplates-visualiseringer. Formkart er flotte for romlig analyse, og de passer godt sammen med LuckyTemplates-rapporter og dashbord. De kan også brukes som en standard kartfunksjon. Du kan se hele videoen av denne opplæringen nederst på denne bloggen.

Dette eksemplet kom fra et problem en av kundene mine har møtt. Kartet representerer kommuner i Nederland, og nylig har noen av disse blitt satt sammen til én form. Som et resultat er formkartet ikke lenger korrekt og må fikses.

Selv om dette er en LuckyTemplates-relatert opplæring, vil jeg vise deg bruken av GIS-programvare for å løse dette problemet. Vi må korrigere grensene til figurene, og jeg vil demonstrere bruken av spesiell programvare for å gjøre dette.

Innholdsfortegnelse

• Bruke GIS-programvare for å endre Shape Maps LuckyTemplates Visuals
• Reparerer The Shape Map
• Konvertering av Shapefiler til TopoJSON og bruk som Shape-kart i LuckyTemplates
• Konklusjon

Bruke GIS-programvare for å endre Shape Maps LuckyTemplates Visuals

Kommersielle GIS-programvarepakker kan gjøre denne typen behandling, men i dette tilfellet bruker jeg gratis programvare kalt QGIS, som er enestående. Du kan laste ned denne gratis programvaren fra nettstedet deres, qgis.org . Velg deretter den mest stabile versjonen.

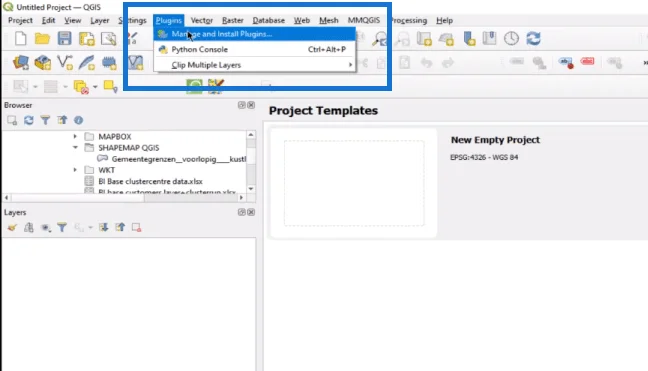

Ved første øyekast er brukergrensesnittet skremmende, men ingen bekymringer. Vi trenger bare noen få alternativer. QGIS starter med en tom skjerm, men som referanse kan du legge til et bakgrunnskart ved å bruke plugins . Vi kan legge til et åpent gatekart, slik at vi har et nøyaktig grunnkart. Du finner pluginene her under Administrer og installerte plugins .

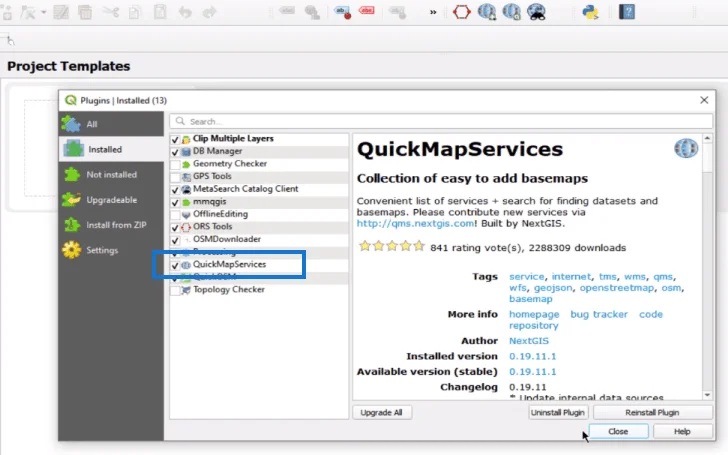

Du kan se at jeg har installert flere plugins. Den du må installere er Quick Map Services .

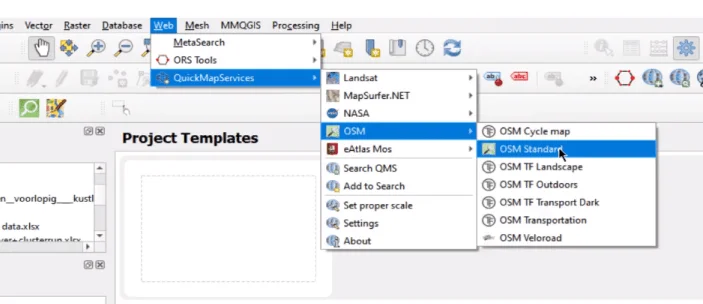

Gå deretter til Web , deretter til Quick Map Services , klikk på Åpne gatekart ( OSM ) og deretter Standard .

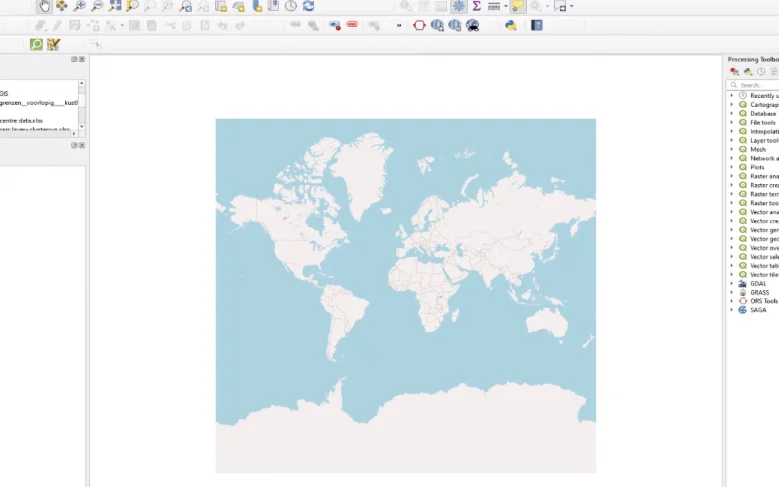

Du vil få et kart som dette, som kan fungere som et bakgrunnskart. Men jeg vil skjule det fordi vi ikke trenger det i dette tilfellet. Men hvis du gjør det, noen ganger kommer det godt med.

Reparerer The Shape Map

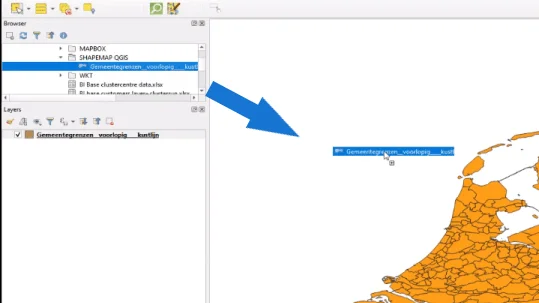

Nå som vi har et lerret, kan vi begynne å reparere kartets form. Finn shapefilen i nettleservinduet til venstre og dra den til det hvite rommet, som så. Formkartet vises.

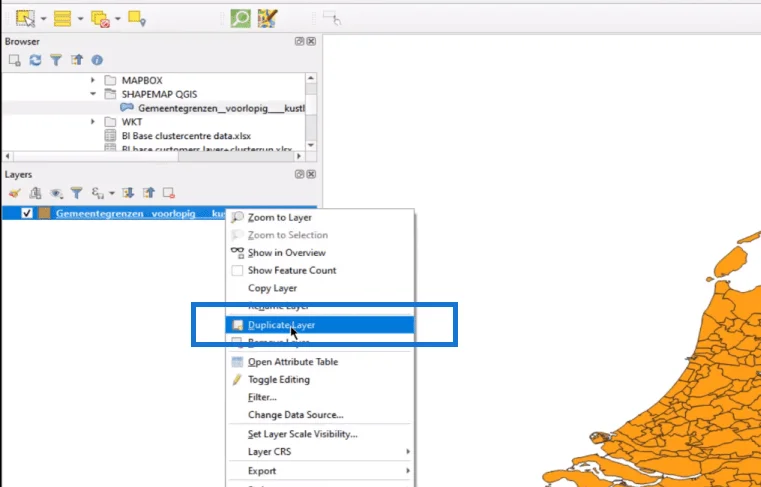

Jeg oppretter alltid et duplikatlag ved å høyreklikke på laget og deretter velge Duplicate Layer . Dette er for sikkerhets skyld. Hvis du roter til, kan du alltid begynne på nytt.

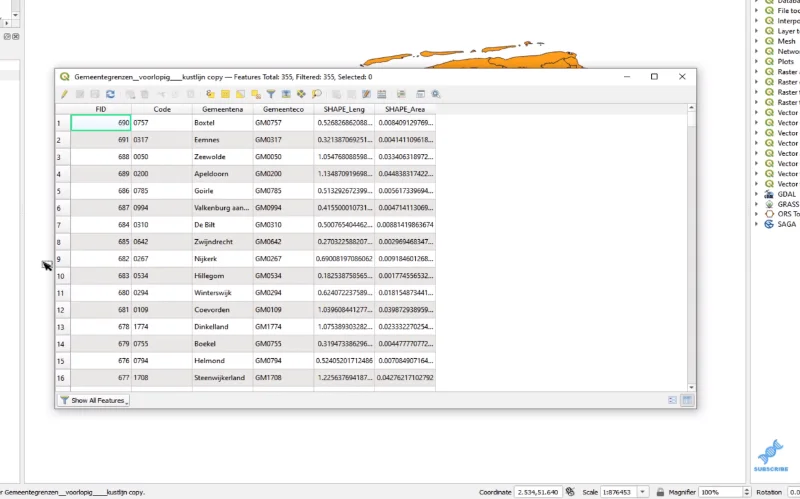

Høyreklikk nå på laget og åpne attributttabellen . Denne tabellen representerer alle dataene i shapefilen og denne vil bli en DBF-fil som vi senere skal konvertere i Excel og bruke i LuckyTemplates.

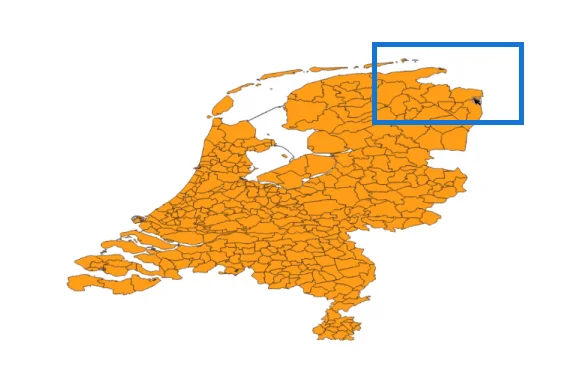

Vi må slå oss sammen med tre kommuner for å bli én , så vi velger de tre formene enten ved å bruke kontrolltasten og deretter klikke på kartet eller ved å velge dem i tabellen.

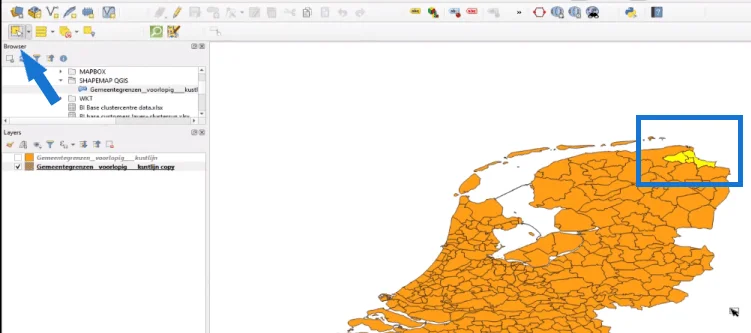

For å gå til lerretet, velg funksjonskontrollen (øvre venstre hjørne) og klikk deretter på de tre kommunene.

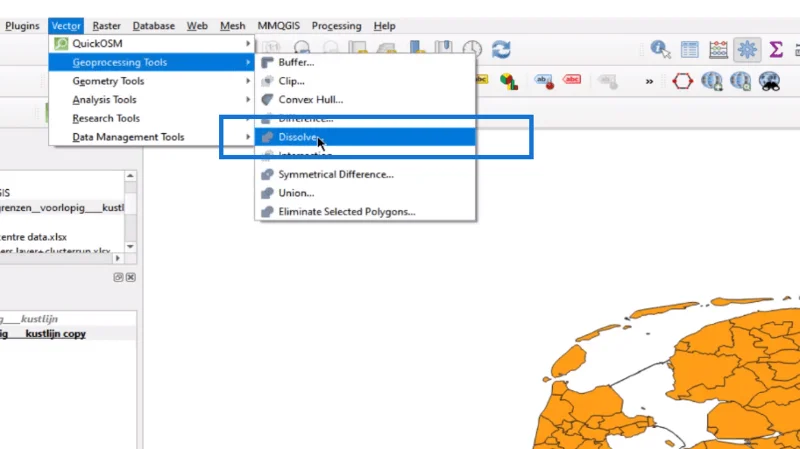

Når disse er valgt, gå til Vector i båndet, velg Geoprosesseringsverktøy og klikk deretter Løs opp . Dette vil fjerne indre grenser til de tre kommunene til å bli én stor form.

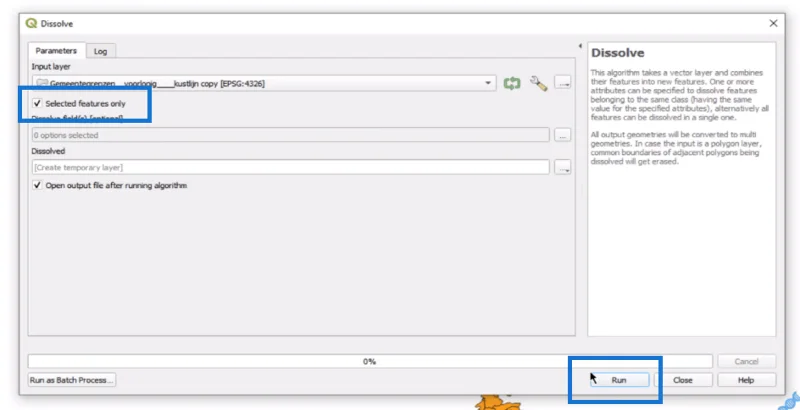

I popup-boksen klikker du på Kun utvalgte funksjoner og deretter Kjør .

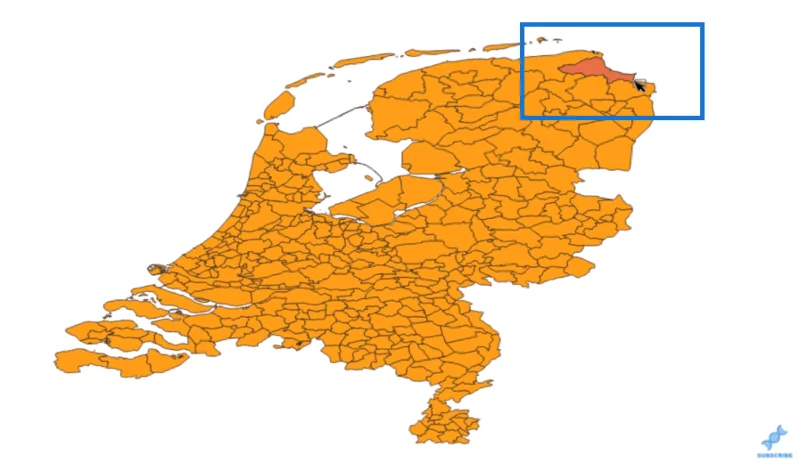

Og nå har vi denne ene store formen av de tre kommunene.

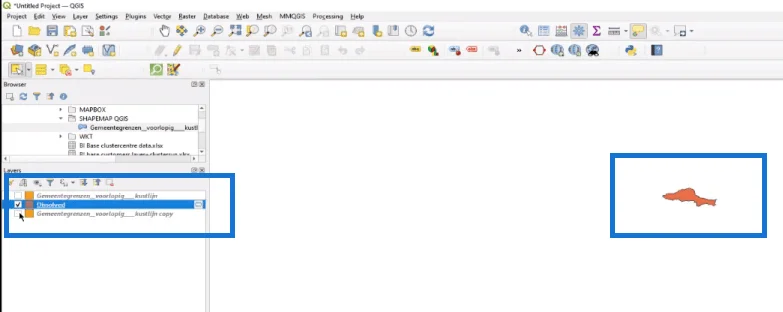

Vi har nå to lag for behandling. Den ene er denne(bildet over) og det andre er det oppløste laget (bildet under), som er delen som vi tok ut resten av kartet. Som du kan se, er dette bare de tre formene slått sammen til én.

I attributttabellen til det originale laget vil vi fjerne de tre valgte figurene. For å gjøre dette, velg de tre kommunene, klikk deretter på blyantikonet for å tillate redigering, og klikk deretter på søppelbøtta. Ikke glem å lagre bordet.

I lerretet skjuler jeg den oppløste delen og nå kan du se tomrommet i området til de tre kommunene.

I attributttabellen til det oppløste laget kan vi endre navnet til ønsket. I dette eksemplet, la oss kalle det Reparert .

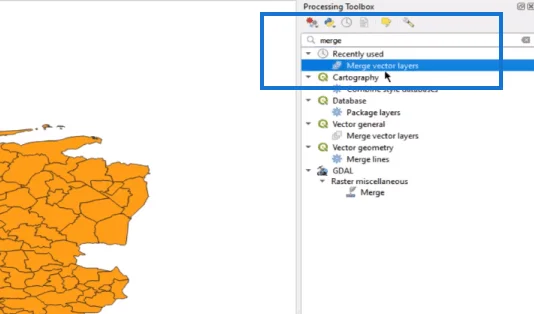

Og nå må vi fylle tomrommet i det opprinnelige laget med det oppløste laget . For å gjøre det, går vi til vår prosesseringsverktøykasse her på høyre side, skriver flette , og velg flettevektorlaget .

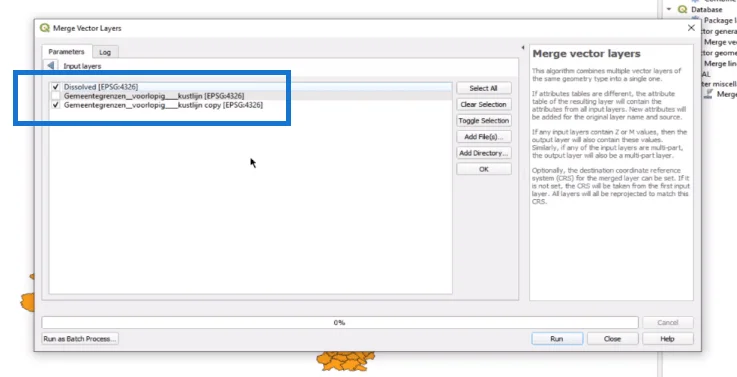

Et vindu dukker opp og her kan vi velge de to lagene.

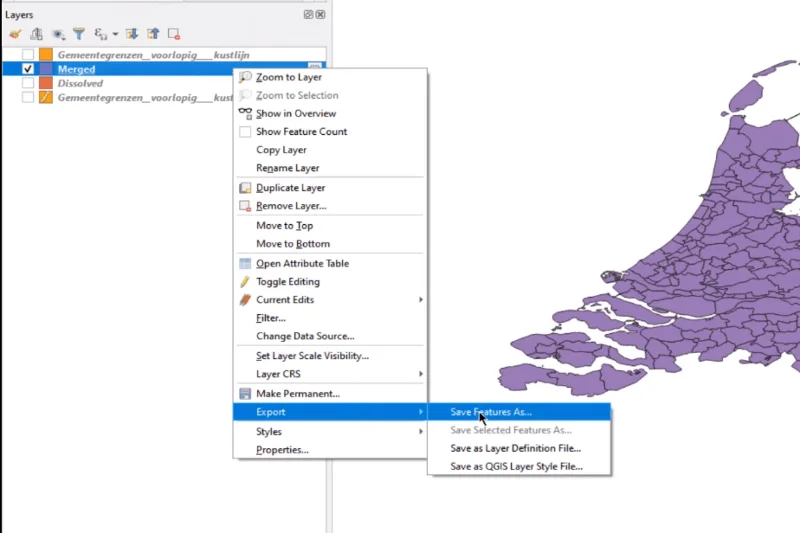

Nå er formen reparert, som vises som et nytt lag, Merged. Høyreklikk på dette laget, velg Eksporter og lagre det som en shapefile . Det er veldig viktig at du velger shapefile når du lagrer den.

Konvertering av Shapefiler til TopoJSON og bruk som Shape-kart i LuckyTemplates

Etter å ha reparert kartene dine i QGIS, må du konvertere shapefilene til TopoJSON-filer slik at du kan bruke dem som figurkart LuckyTemplates-visuals.

For å gjøre det, går vi til kartformnettstedet (mapshaper.org) og laster inn shapefilene dine. Sørg for å inkludere alle filene. Vi må gjøre noen endringer.

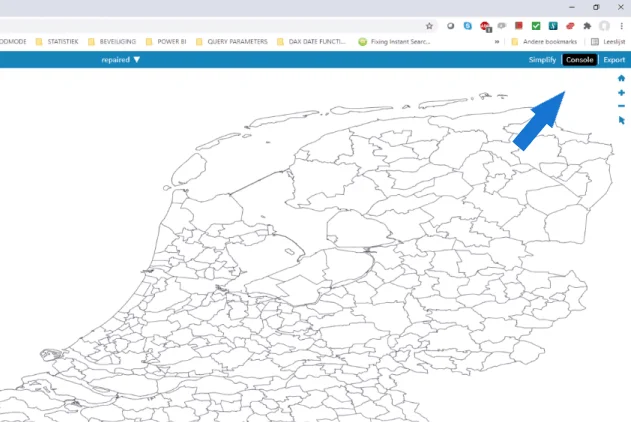

Først klikker vi Importer. Formfilen åpnes deretter i mapshaper. Klikk på Konsoll og du ser et vindu dukker opp på venstre side.

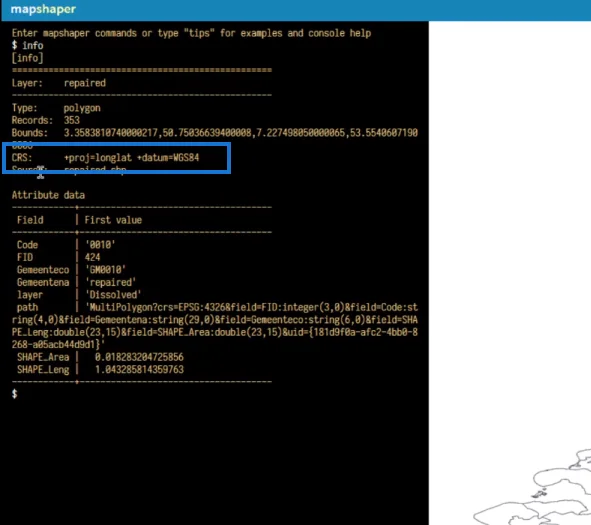

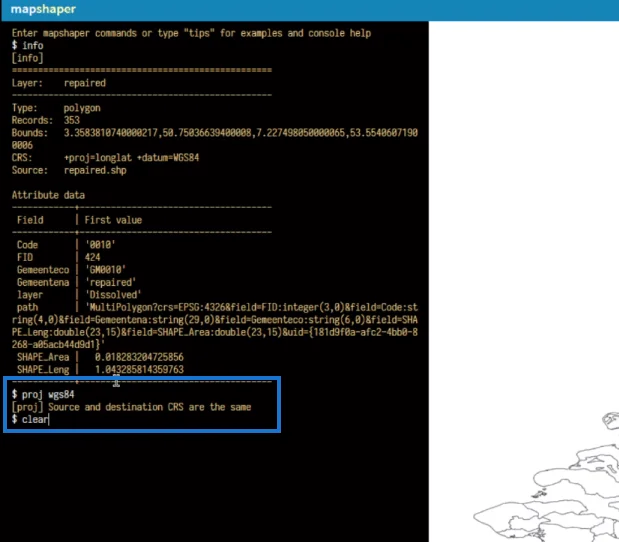

Her skriver vi inn info . Den viktigste delen av denne informasjonen er CRS , referansesystemet, som er projeksjonen av kartet. Dette skal være WGS84.

Hvis dette ikke er tilfelle, skriv inn Project 84 og trykk enter. Typen i Clear .

Skriv inn info igjen, og du vil da finne at projeksjonen har endret seg, gitt at projeksjonen din var forskjellig fra WGS84. Projeksjonen er nå riktig for bruk i.

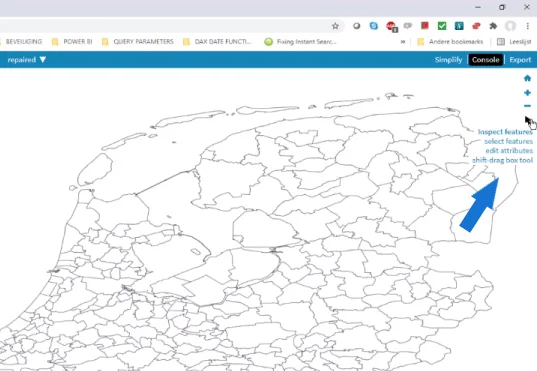

Siden vi har brukt QGIS til å modifisere oppføringstabellen, trenger vi ikke ytterligere redigering. I tilfelle du gjør det, kan du bruke ikonene øverst til høyre her. Klikk på den, velg et område på kartet, og attributtene vises og kan redigeres. Hvis du redigerer, sørg for at navnene for stedet på kartet samsvarer med stedsnavnene i datasettet.

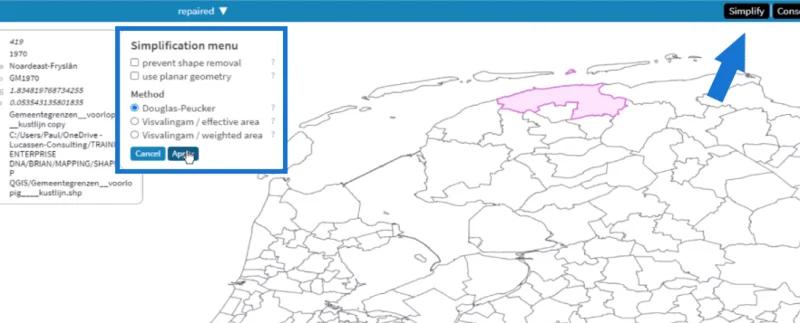

Den neste tingen å gjøre er å klikke på knappen. Dette vil bidra til å redusere filstørrelsen på formen ved å endre eller strekke konturene til formen. Dette vil også redusere gjengivelsestiden. Velg metoden , og klikk deretter på bruk.

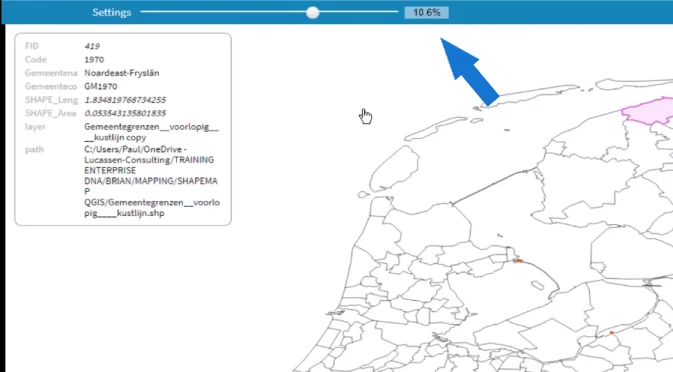

I Innstillinger- ruten kan du dra glidebryteren. Jeg tar vanligvis noe sånt som 10%, og disse formene er ok for bruk.

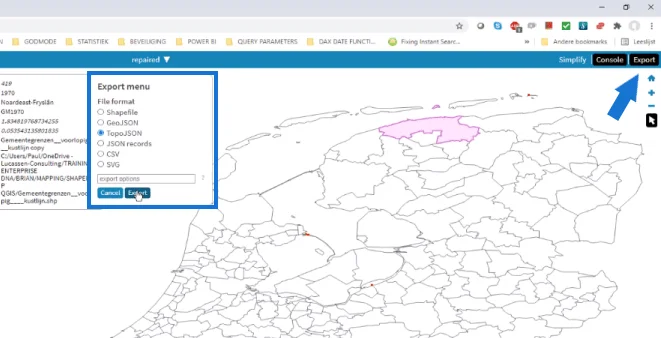

Hvis du er fornøyd, klikk på Eksporter , velg TopoJSON , eksporter deretter filen og lagre.

Etter det, gå til Excel, åpne DBF-filen og lagre den.

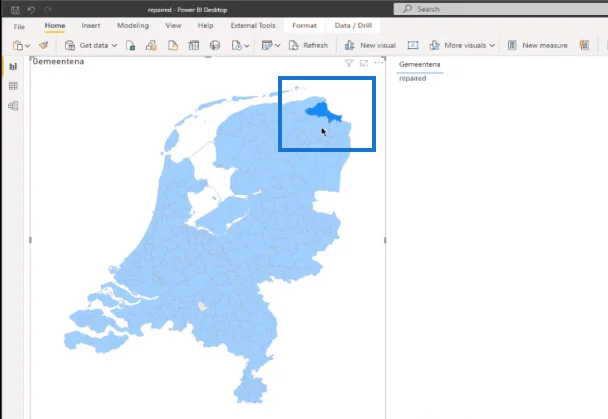

I LuckyTemplates har vi importert bordet reparert. Vi har formkartet visuell, og vi har lagt til navnet på kommunen. Under formateringsruten – Shape, har vi vår reparerte topoJSON-fil.

Vi kan velge på den nye formen, og vi kan se at dette er den reparerte.

Konklusjon

Dette er litt av et skritt fra LuckyTemplates, men det er en stor ferdighet å kunne lage eller endre dine egne geografiske former og vise dem. I denne brukssaken har vi sett på administrative grenser.

La oss si at du vil vise fabrikker eller bygninger på den geografiske posisjonen på et kart. Med en tabell med tre eller flere par av bredde- og lengdegrader lager du geografiske former som kan plasseres på kartet og gjør dem til valgbare objekter. Du har uendelige muligheter.

Jeg håper du finner dettehjelpsom. Sjekk ut koblingene nedenfor for mer innhold rundt formkart LuckyTemplates.

Jubel!

Paul
