Rundt stolpediagram – en visualisering for dashbordet ditt

I denne opplæringen lærer du hvordan du lager runde søylediagrammer for LuckyTemplates-rapporten. Det er en annen type, men med runde kanter. Den viser verdifull data og informasjon i et mer sofistikert format.

Innholdsfortegnelse

• Opprette et datasett for Charticulator
• Designe runde søylediagrammer
• Eksportere Visual til LuckyTemplates Custom Visual
• Importere og endre det runde søylediagrammet
• Konklusjon

Opprette et datasett for Charticulator

Dette er det runde søylediagrammet du skal gjenskape.

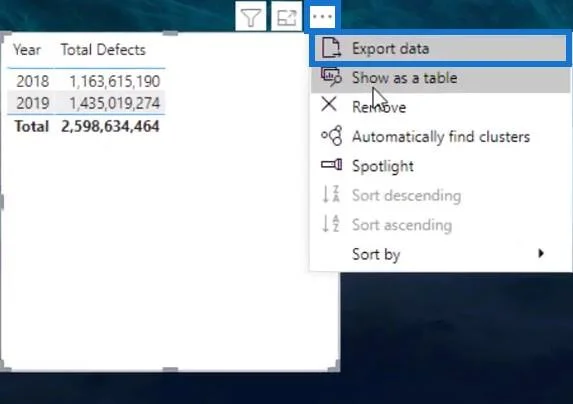

Først eksporterer du et datasett som inneholder både kategorien og verdien til . I dette eksemplet brukes År som kategori og Totale defekter som verdi. Deretter klikker du på de tre prikkene på toppen av tabellen og velger Eksporter data . Sørg for å lagre filen med en CSV-utvidelse.

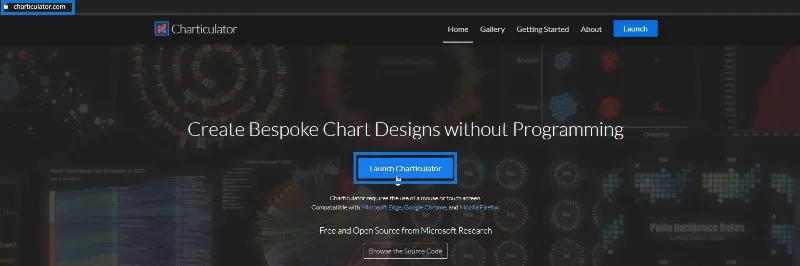

Gå deretter til charticulator.com og klikk på Start Charticulator.

Deretter åpner du datasettet du eksporterte og venter på at Charticulator-lerretet starter.

Designe runde søylediagrammer

Dra rektangelformen fra Marks inn i Glyfen. Dens form vil bli vist på selve lerretet.

Klikk på det første panelet på toppen av linjen i selve lerretet og velg Stabel Y. Du vil da se at stolpenes plassering vil endres.

Deretter drar du Year til Y-aksen i diagrammet og plasser Total Defects i bredden på formen inne i Glyph.

Klikk PlotSegments1 for å åpne Attributter og fjern merket for Synlig for å fjerne etikettene i Y-aksen.

Høyden og fargen på stolpene avhenger av din preferanse og datarapportstil. For å justere innstillingene til stolpene, klikk Shape1 for å åpne Attributter. Diagrammet ditt vil nå se slik ut.

Deretter viser du dataetikettene ved å legge til tekst i tegnvarianten. Flytt tekst til høyre ende av figuren for å få verdiene til å vises på kanten av linjen.

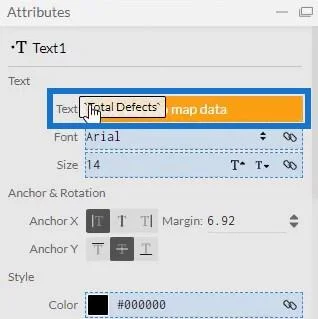

Ta med totale defekter til tekstdelen av Text1-attributtene.

Du vil da se verdier i diagrammet. Du vil imidlertid legge merke til at verdiene er store og har desimaler.

Du må dele den på 1 million og fjerne desimalene. Skriv inn /1000000 og endre .1 til .0 i tekstdelen. Du kan også legge til M på slutten av seksjonen for å representere millioner som en enhet.

Deretter justerer du fargen og høyden på verdiene etter dine preferanser. Visualiseringen vil nå se slik ut.

For å gjøre kantene runde, bring inn en sirkel inn i Glyph og juster den til enden av stangen.

Endre deretter fargen og høyden på sirkelen for å matche linjen og få den til å se ut som én enhet. Gjør nå denne prosessen igjen, men plasser sirkelen til venstre kant av stangen. Dette blir resultatet.

Eksportere Visual til LuckyTemplates Custom Visual

Etter det er filen nå klar til å bli lagret og eksportert tilVisuell.

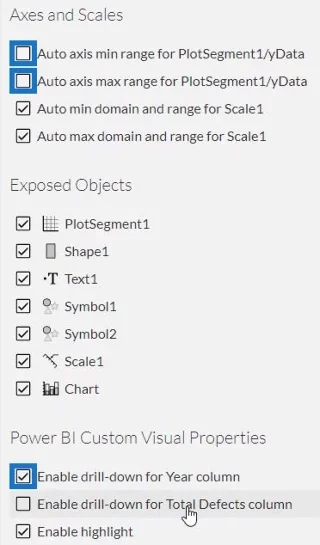

Før du eksporterer filen, fjern merket for de to første boksene under innstillingen Akser og skalaer . Dette gjør aksene uforanderlige når en filterkontekst brukes. Deretter merker du av i den første boksen under LuckyTemplates Custom Visual Properties for å aktivere drill-down for år- kolonnen. Når du er ferdig, legg til et visuelt navn og eksporter filen.

Importere og endre det runde søylediagrammet

Åpne nå LuckyTemplates for å importere kartfilen. Klikk på de tre prikkene under Visualiseringer og velg Importer et bilde fra en fil . Deretter finner og åpner du den runde søylediagramfilen.

Deretter klikker du på Charticulator-ikonet i det runde søylediagrammet og fyller Felt-delen med År og Totale feil .

Du kan da se den runde søylediagramvisualiseringen i dashbordet.

Den neste tingen å gjøre er å justere visualiseringen i henhold til dine preferanser. I dette eksemplet ble margene justert og tittelen og bakgrunnen ble fjernet.

For å vise de totale defektene som har innvirkning på kvaliteten, kan du legge til et nytt mål på filtrene til visualiseringen. I dette tilfellet legges defekttype til i datafeltet til visualobjektet.

Klikk deretter Krev enkeltvalg og velg Effekt .

Lag et nytt rundt søylediagram uten innvirkning. Kopier og lim inn visualiseringen og endre defekttypen til No Impact.

Til slutt, gjør det samme for de avviste.

Du vil nå ha tre forskjellige runde søylediagrammer i rapporten.

Hvis du vil lage et annet rundt søylediagram, må du være forsiktig med å duplisere visualiseringen. Siden verdiene ble delt på 1 million, kan du bare kopiere og lime inn det visuelle hvis du har store verdier. Hvis du prøver å duplisere det med små verdier, vil diagrammet ditt se slik ut.

Du kan se at diagrammet viser 0M for verdiene. Den eneste måten å bruke små verdier på er å gå til Charticulator, lage et nytt diagram og eksportere tilbake til LuckyTemplates Custom Visual.

Konklusjon

Runde søylediagrammer er en annen type søylediagram. De gir informasjon og data på en mer sofistikert måte. De runde kantene gir diagrammet et tilfredsstillende utseende i LuckyTemplates-dashbordet.

Hvis du vil lære mer om runde søylediagrammer, kan du øve på å gjenskape dem ved å bruke Charticulator eller LuckyTemplates Custom Visual. Du kan også lese annet om stolpediagrammer og andre visualiseringer.
