Viivakaaviot – yleinen mutta loistava visualisointi

Tässä opetusohjelmassa opit luomaan viivakaavion LuckyTemplates-dataraportteja varten käyttämällä . Se on yksi yleisimmistä kuvista, joita voit kohdata eri raporteissa. Se piirtää datapisteitä käyttämällä sarjaa viivoja, jotka tarjoavat arvokasta tietoa.

Sisällysluettelo

• Tietojoukon luominen
• Viivakaavioiden luominen LuckyTemplatesin alkuperäisessä visuaalissa
• Viivakaavioiden luominen Charticulatorissa
  • Lisää tunnisteita ja arvoja kaavioon
  • Kaaviotiedoston vienti ja tuonti
• Johtopäätös

Tietojoukon luominen

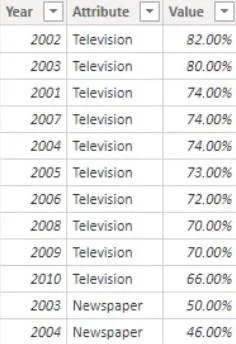

Ensimmäinen asia on luoda tietojoukko, jota käytetään kaaviossa. Tämä on tietojoukko, jota käytetään esimerkkinä.

Se osoittaa television, sanomalehtien ja internetin suosion vuosien varrella. Tietojoukko koostuu vuodesta , attribuutista ja arvosta .

Viivakaavioiden luominen LuckyTemplatesin alkuperäisessä visuaalissa

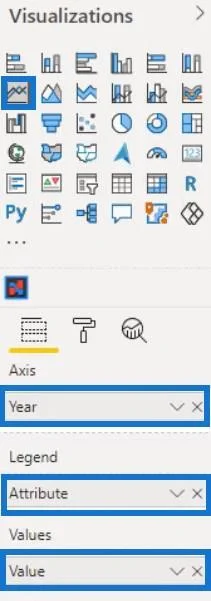

Kaavion luominen sisäänn alkuperäinen visuaalinen ilme on helppoa. Napsauta vain viivakaaviota visualisointiruudussa ja sijoita vastaavat suuret ja luokat Kentät-osioon.

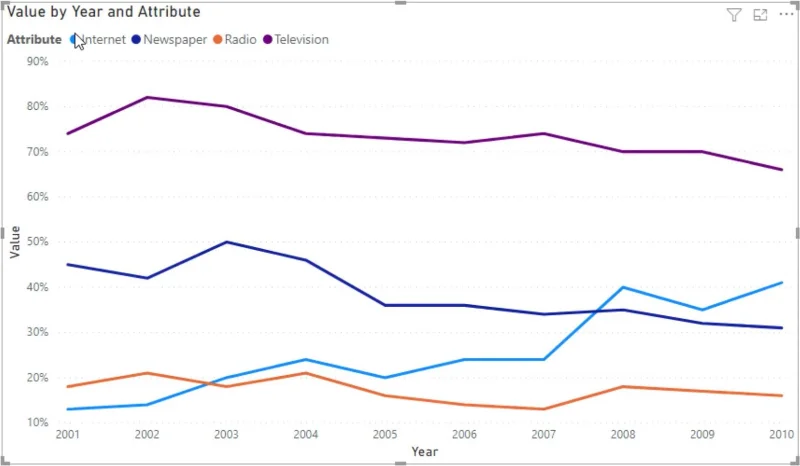

Viivakaavio näyttää sitten tältä.

Natiivivisuaalin käytön haittapuoli tässä kaaviossa on kuitenkin se, että sinun on aina tarkistettava, mikä väri attribuutille kuuluu. Tämä vaikeuttaa yleiskuvan saamista viivakaavion visualisoinnista. Joten Charticulatorin käyttäminen tähän visualisointiin on erittäin suositeltavaa.

Viivakaavioiden luominen Charticulatorissa

Seuraava vaihe on viedä tietojoukko Charticulatorissa napsauttamalla ellipsiä ja valitsemalla Vie tiedot .

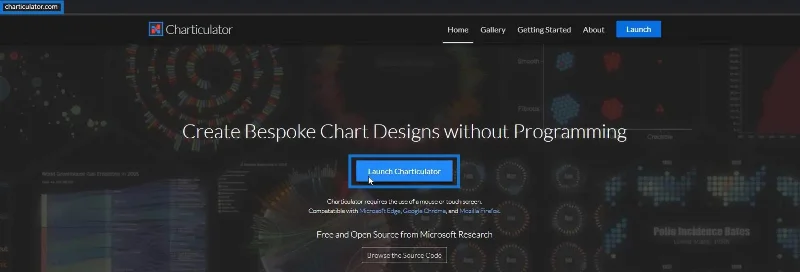

Siirry osoitteeseen charticulator.com ja napsauta Käynnistä Charticulator.

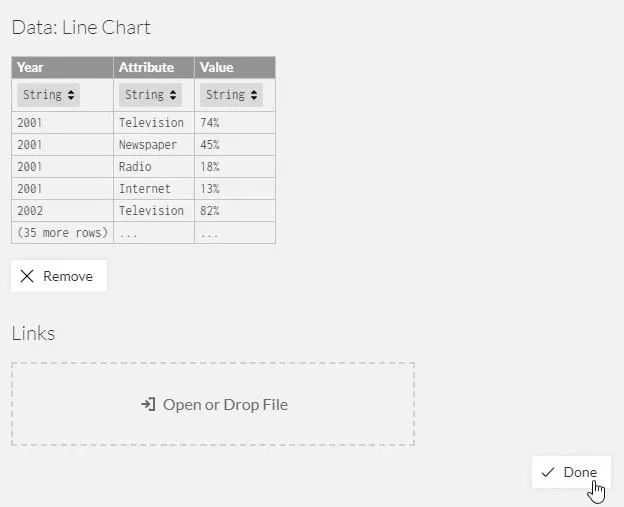

Etsi ja avaa viety tietojoukkotiedosto ja napsauta Valmis . Tämän jälkeen sinut ohjataan Charticulator-pohjalle.

Tuo X- ja Y-akselille vuosi ja arvo .

Aseta seuraavaksi ympyrä symboleista Glyphin sisään.

Luo rivi napsauttamalla Linkit ja valitsemalla Attribuutti. Tämä yhdistää kaikki attribuutit linjalla.

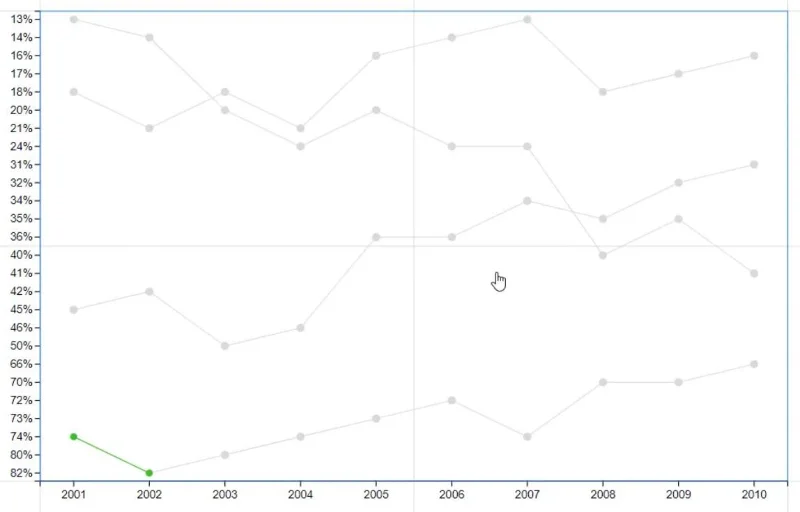

Tämän jälkeen näet kaavion sisällä olevia ympyröitä yhdistäviä viivoja.

Poista nyt ympyrät kaaviosta, jotta viivat korostuvat. Avaa Symbol1:n attribuutit ja muuta kooksi 0.

Avaa seuraavaksi PlotSegment1:n attribuutit ja poista valinta Y-akselin Näkyvä-ruudusta. Tämä piilottaa akselin arvot tai nimet.

Lisää värejä riville tuomalla Attribuutti Link1 :n attribuuttien Väri-osioon. Voit myös säätää viivan leveyttä samassa määritteessä.

Jos haluat korostaa vain yhden luokan, voit määrittää sen väriksi minkä tahansa värin ja kaikki muut luokat harmaiksi. Tässä tapauksessa Internet on asetettu siniseksi ja muut harmaiksi.

Sen avulla visualisointisi näyttää tältä.

Lisää tunnisteita ja arvoja kaavioon

Näytä luokat ja arvot rivien molemmissa päissä tuomalla tekstiä Glyphin sisään.

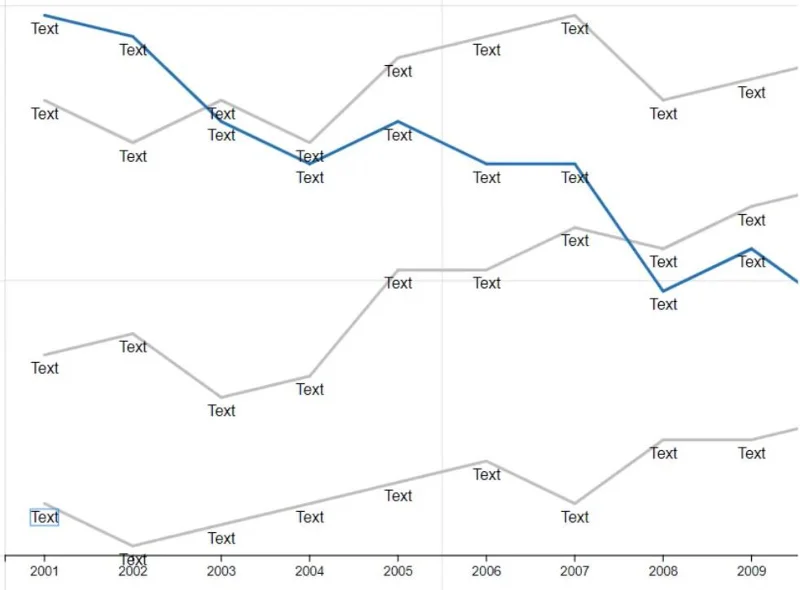

Huomaat sitten, että teksti on lisätty kaikkiin kaavion vuosiin. Sinun on poistettava ne kaikki paitsi vinkkejä.

Avaa Text1:n attribuutit ja siirry Näkyvyys-osioon. Napsauta seuraavaksi Ehdollinen ja valitse Vuosi .

Poista sitten valinnat kaikista ruuduista paitsi ensimmäistä ja viimeistä.

Siirrä teksti rivin kärkeen asettamalla Attribuutti Text1:n attribuuttien Teksti-osioon.

Näet sitten luokat kunkin rivin molemmissa päissä.

Tuo Attribuutti Attribuutit -kohdan Väri-osioon.

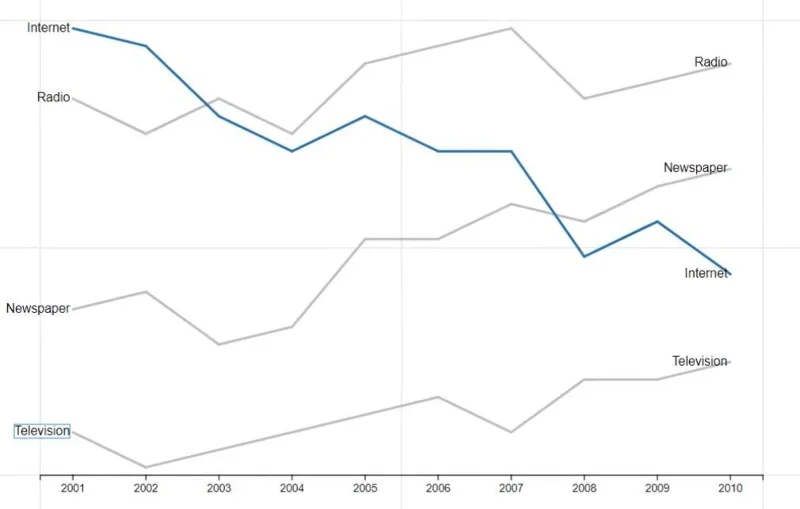

Tällöin tarrat ovat samanvärisiä kuin vastaavat rivit.

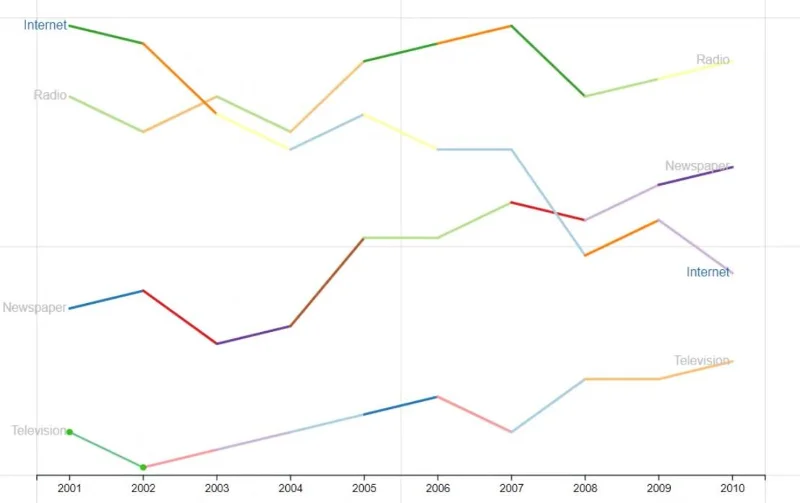

Toinen asia, jonka voit tehdä viivoilla, on lisätä värigradientteja. Jos tuotLink1:n attribuuttien Väri-osiossa näet eri värejä viivoissa vuosien varrella.

Tuo nyt toinen teksti Glyphin sisään arvoja varten. Aseta se luokkatunnisteen viereen ja tuo Arvo Text2:n attribuuttien Teksti-osioon.

Luokkatunnisteiden tapaan arvot näkyvät vain rivien kärjessä. Väritä se sitten lisäämällä Attribuutti samojen määritteiden Väri-osioon. Viivakaavio näyttää sitten tältä.

Kaaviotiedoston vienti ja tuonti

Tallenna kaavio ja vie se kohteeseen.

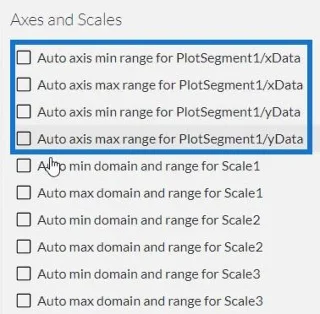

Poista valinta Axes and Scales -asetuksista automaattinen akseli -asetus estääksesi akselien muuttumisen, kun kontekstin siirtymä kutsutaan. Kun olet valmis, syötä visuaalinen nimi ja vie kaaviotiedosto.

Avaa LuckyTemplates ja tuo tiedosto. Napsauta Visualisointien alla olevaa ellipsiä ja valitse Tuo visualisointi tiedostosta .

Napsauta Charticulator-linkkiä visuaalisen nimen kanssa ja sijoita tarvittavat tiedot Kentät-osioon.

Napsauta seuraavaksi avattavaa Vuosi ja arvo -painiketta ja valitse Älä tee yhteenvetoa .

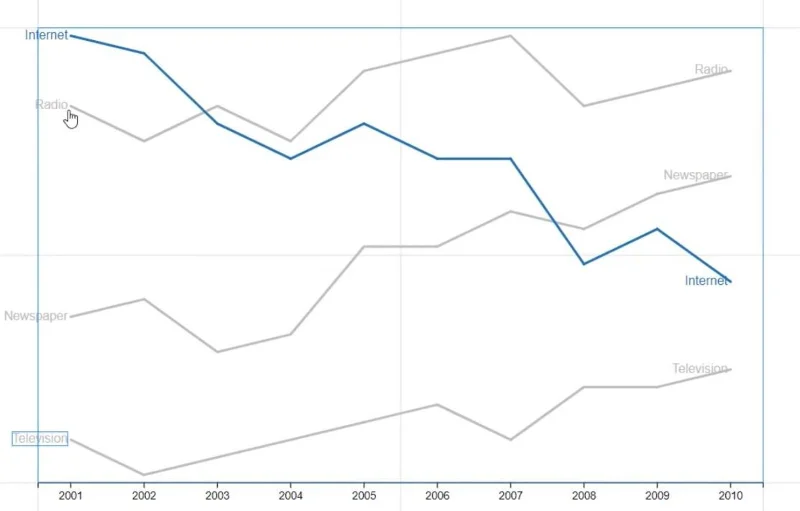

Tämän jälkeen viivakaaviosi visualisointi on valmis.

Johtopäätös

Useimmat dataraportit käyttävät viivakaaviota, joka on yksi yleisimmistä datan visualisointikaavioista. Se on sarja datapisteitä, joita yhdistää viiva, joka näyttää suhteet eri luokkien välillä. Se on helppo kaavio, jonka voit luoda Charticulatorilla tai LuckyTemplatesissa.

Saat lisätietoja viivakaavioista ja muista visualisoinneista harjoittelemalla ja maksimoimalla tätä opetusohjelmaa käyttämällä omia tietojasi.
