Vertaile pylväskaavioita LuckyTemplates-kartoittajalla

Tässä opetusohjelmassa opit luomaan vertailupalkkikaavioita LuckyTemplatesissa. Se on pylväskaavio, joka näyttää kaksi eri arvoa yhdessä kategoriassa. Tämä auttaa sinua näkemään ja vertailemaan arvoja dataraportissasi. Näet myös, kuinka Charticulator voi helposti luoda tämän tyyppisiä visuaaleja.

Tämä on esimerkkipylväskaavio, joka on luotu . Käytämme tätä myös vertailupalkkikaavion luomiseen Charticulatorissa.

Sisällysluettelo

• Luo tietojoukko ja käynnistä kartoittaja
• Aseta palkki vertailukaaviota varten
• Vie kaaviotiedosto ja syötä tiedot
• Viimeistele vertailupalkkikaavion tiedot
• Johtopäätös

Luo tietojoukko ja käynnistä kartoittaja

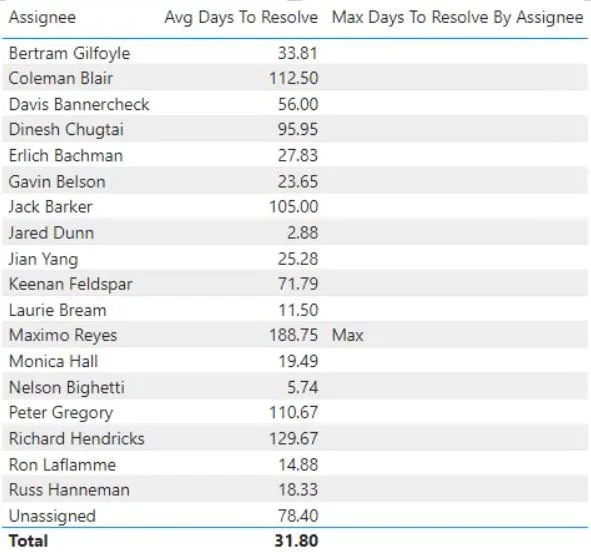

Luo ensin tietojoukko käyttämistäsi luokista ja mittauksista. Tässä esimerkissä käytetään arvoja Assignee , Keskimääräinen ratkaistava päivä ja Max Days Resolve by Assignee .

Napsauta seuraavaksi kolmea pistettä tietojoukon yläosassa ja valitse Vie tiedot . Varmista ennen vientiä, että tietotyyppi on CSV-tiedosto.

Kun olet valmis, siirry osoitteeseen charticulator.com ja avaa Charticulator. Klikkausja avaa viety datatiedosto. Sitten se ohjaa sinut kankaalle.

Aseta palkki vertailukaaviota varten

Luo suorakulmiokaavio vetämällä suorakulmion muoto Merkkeistä Glyfiin .

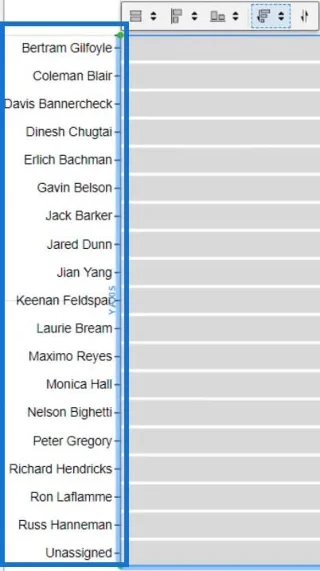

Napsauta sitten Pino Y muuttaaksesi palkkien sijaintia.

Sijoita toimeksiantaja kankaan Y-akselille ja keskimääräiset ratkaistavat päivät kuvion leveydelle.

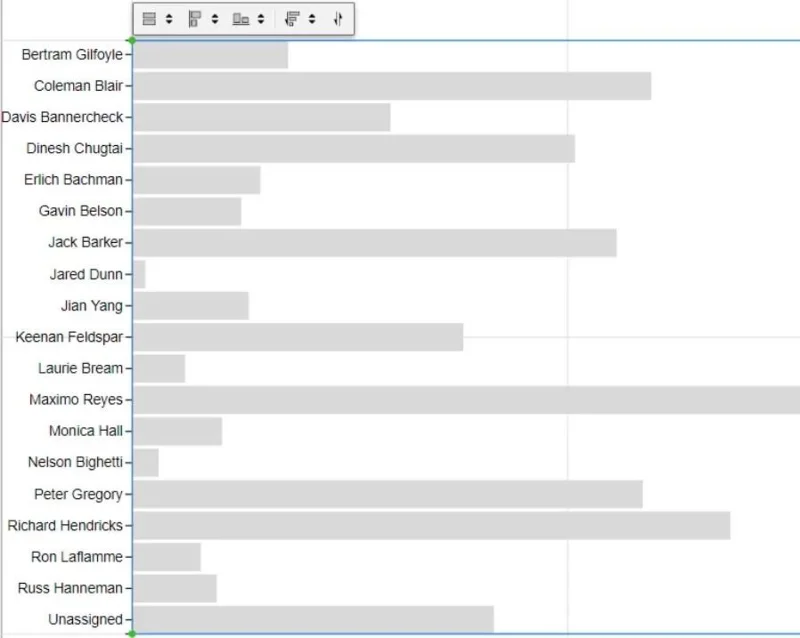

Visuaalisuus näyttää nyt tältä.

Napsauta seuraavaksi PlotSegment1 avataksesi kaavion määritteet. Poista Visible-ruudun valinta, jos haluat poistaa luokat Y-akselilta.

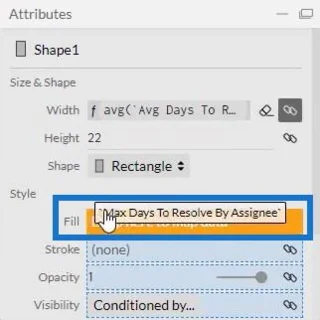

Napsauta sen jälkeen Muoto1 avataksesi sen attribuutit ja sijoitat täyttötyyliin Enimmäismäärä ratkaistuja päiviä .

Voit nähdä, että palkkien värit ovat maksimiarvoa lukuun ottamatta samat. Voit muuttaa palkkien värejä sen mukaan, mitä haluat tai vastaamaan aiempia kaavioitasi.

Nyt sinun on siirrettävä pylväskaaviot kankaan oikealle puolelle. Voit tehdä tämän napsauttamalla toista asetuspaneelia kankaan yläpuolella ja valitsemalla Oikealle .

Kaavio siirtyy sitten oikeaan päähän.

Vie kaaviotiedosto ja syötä tiedot

Kun olet valmis, tallenna pylväskaavio. Napsauta seuraavaksi vientipainiketta ja valitse.

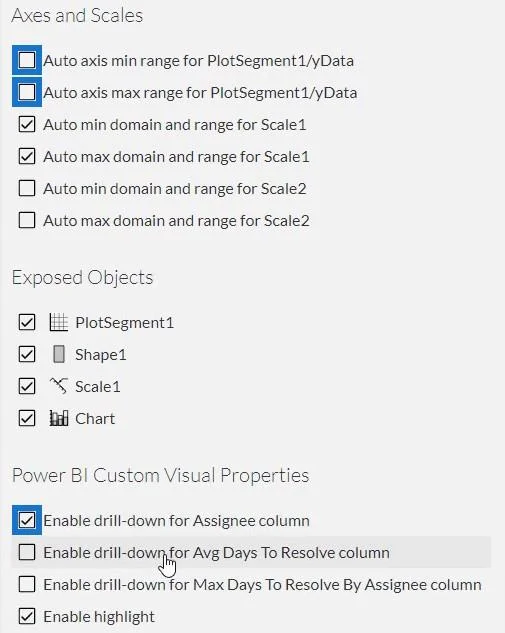

Ennen kuin viet tiedoston, sinun on poistettava valinnat kahdesta ensimmäisestä Axes and Scales -ruudusta , jotta akselit eivät muutu, kun uusi suodatinkonteksti valitaan. Napsauta sitten LuckyTemplatesin mukautettujen visuaalisten ominaisuuksien ensimmäistä ruutua ottaaksesi Assignee-sarakkeen yksityiskohdat käyttöön. Lisää sen jälkeen visuaalinen nimi ja napsauta LuckyTemplates Custom Visual viedäksesi tiedoston.

Avaa nyt LuckyTemplates tuodaksesi tiedoston. Napsauta kolmea pistettä Visualisointien alla ja valitse Tuo visualisointi tiedostosta .

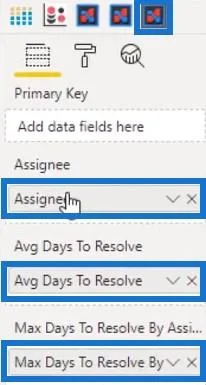

Napsauta seuraavaksi Kartikulaattori-painiketta, jossa on visuaalinen nimi ja paikka Vastaanottaja , Keskimääräinen ratkaistava päivä ja Enimmäispäiviä määräajassa vastaaviin kenttäosioihin.

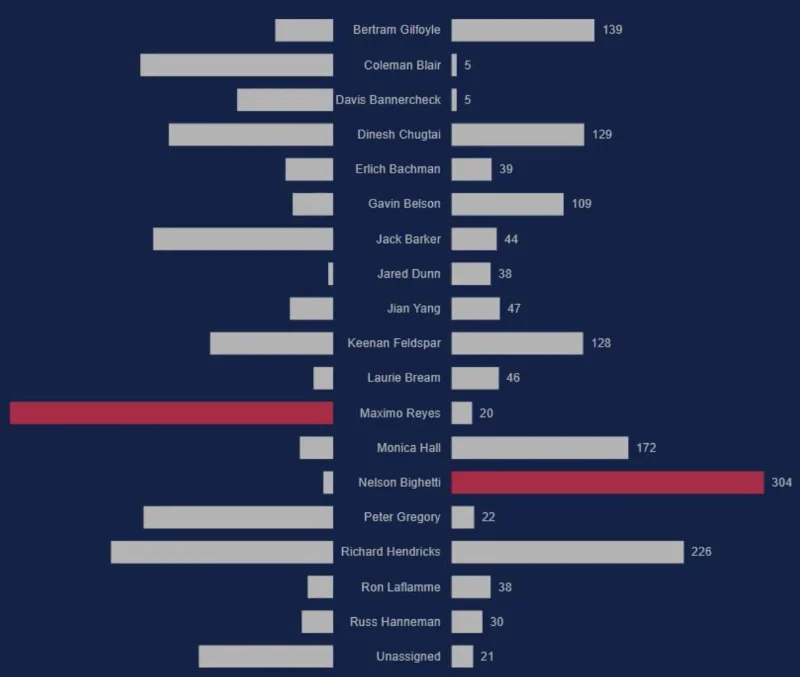

Kun olet valmis, säädä kaavion marginaaleja tasataksesi ne edellisen pylväskaavion kanssa. Lopuksi sovita kaksi pylväskaaviota poistamalla otsikko ja tausta. Sen jälkeen sinulla on nyt vertailupalkkikaavio, joka näyttää tältä.

Viimeistele vertailupalkkikaavion tiedot

Jos haluat sijoittaa kategoriasi molempien pylväiden keskelle, siirry Charticulator-verkkosivustolle ja avaa edellinen pylväskaavio. Napsauta PlotSegments1 ja poista Visible-ruudun valinta Attribuutit-kohdasta poistaaksesi luokat Y-akselilta.

Tuo seuraavaksi teksti kuvioon ja kohdista se suorakulmion vasempaan reunaan.

Vedä sitten Teksti palkin vasempaan reunaan ja säädä se haluamallesi etäisyydelle.

Tuo toimeksiantaja Text2:n attribuuttien Teksti-osioon ja muuta muita asetuksia täydentämään toista pylväskaaviota.

Voit nyt nähdä, että luokkien ja palkkien välissä on pieni tila.

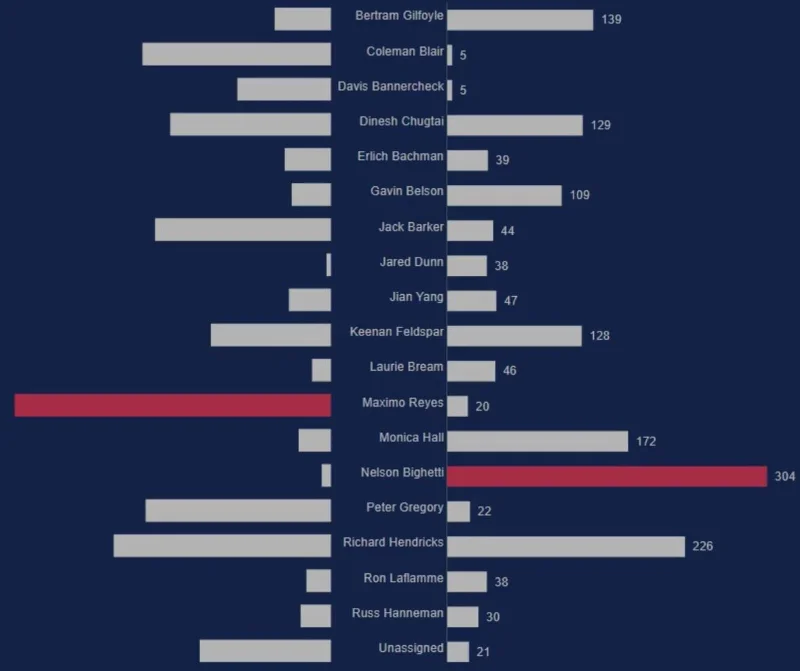

Tallenna seuraavaksi kaavio ja vie se LuckyTemplates Custom Visual -sovellukseen . Tuo tiedosto LuckyTemplatesissa ja säädä kaavion marginaalit vastaamaan muita pylväskaavioita. Visualisointisi näyttää nyt tältä.

Suodata seuraavaksi visuaalinen kuva niin, että kun napsautat palkkia, se näyttää palkin, johon sitä verrataan. Siirry Muotoile- välilehdelle ja napsauta Muokkaa vuorovaikutuksia .

Valitse sitten kaavioiden Suodata-painike.

Jos napsautat palkkia, kaaviossa näkyy vain palkki, johon sitä verrataan.

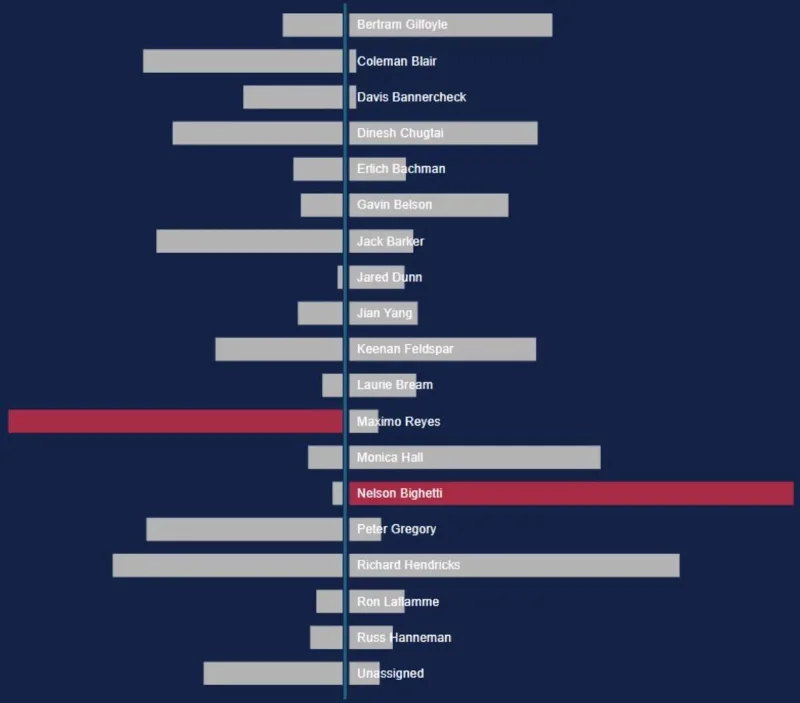

Toinen tapa käyttää vertailupalkkikaavioita on sijoittaa luokat palkkien sisään. Voit tehdä tämän siirtämällä tekstiä palkin sisällä ja säätämällä fontin kokoa ja väriä. Vie ja tuo sitten se LuckyTemplates Custom Visual -sovellukseen .

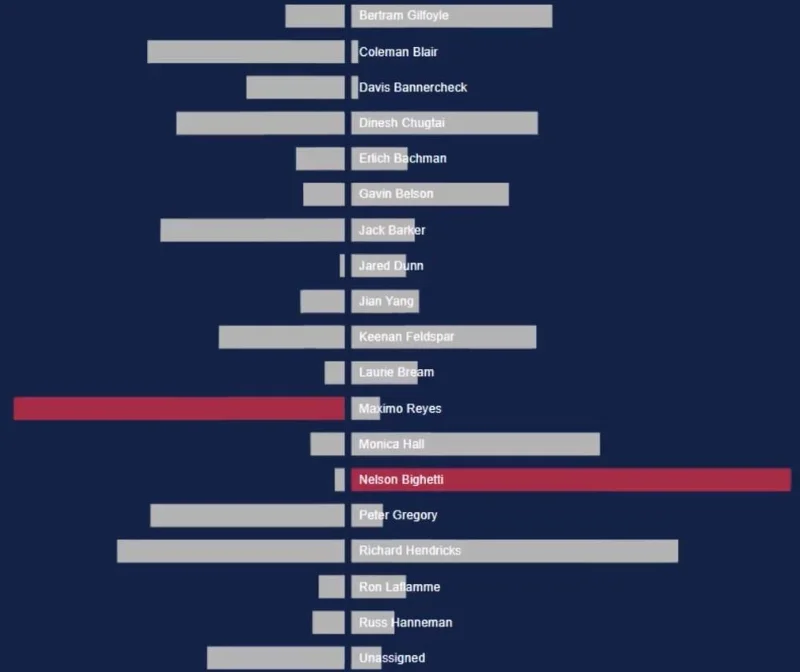

Tältä kaavio näyttää.

Voit myös lisätä viivan palkkien väliin, jotta se erottuu paremmin.

Johtopäätös

Atarjoaa paremman tavan vertailla kahta arvoa. Se säästää tilaa kankaalla, koska se maksimoi sen tilan kahdelle tulokselle. Tämä kaavio on helppo tehdä Charticulator-työkalulla.

Jos haluat oppia luomaan vertailupalkkikaavioita, siirry Charticulator-verkkosivustolle ja harjoittele tietojoukkoasi. Voit myös etsiä lisää visualisointitekniikoita.
