Sirontakaavion visualisoinnit kartoittimella

Tässä opetusohjelmassa opit luomaan sirontakaavionraportti. Tämä on kaavio, joka näyttää kahden tai useamman muuttujan tiedot suorakulmaisia ​​koordinaatteja käyttäen. Voit käyttää sitä seuraamaan eri luokkien välisiä suhteita.

Sisällysluettelo

• Hajontakaavion luominen kartoittajassa
• Hajakaaviotiedostojen tuominen LuckyTemplatesissa
• Johtopäätös

Hajontakaavion luominen kartoittajassa

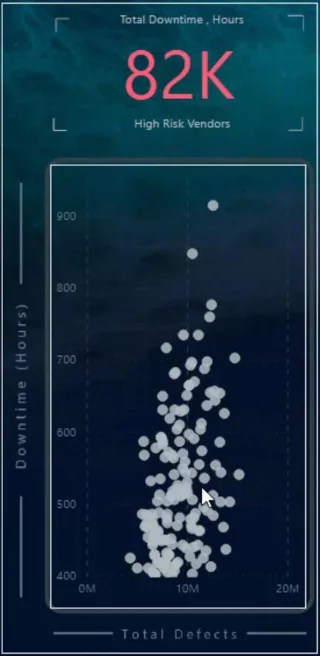

Tämä on esimerkki sirontakaaviosta, jonka aiot luoda uudelleen.

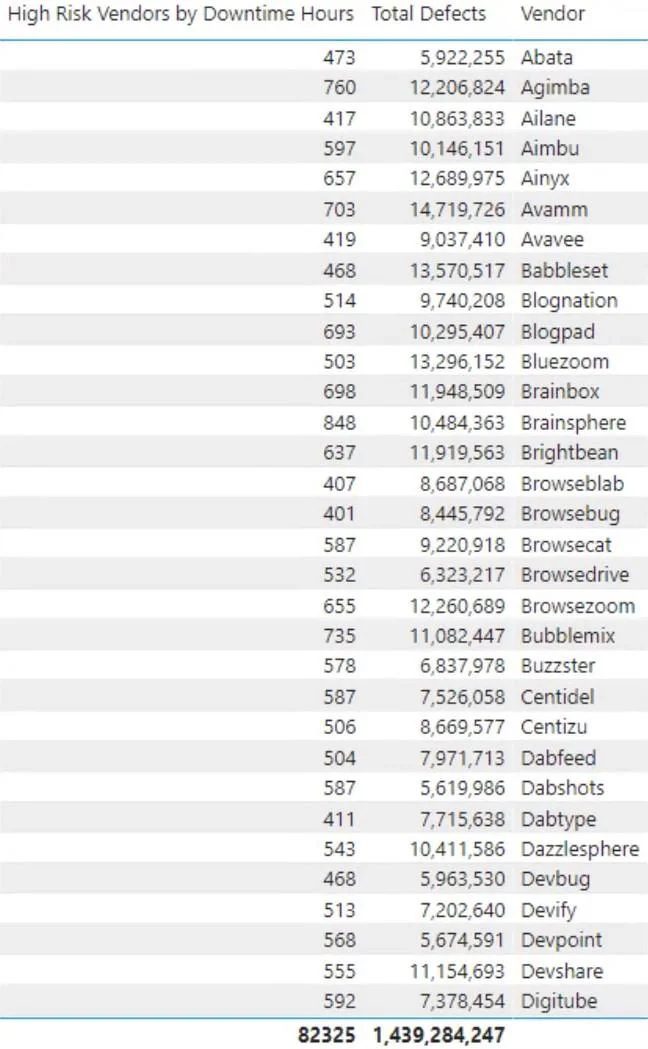

Ensin sinun on luotava ja vietävä tietojoukko kohteeseen . Tämän kaavion tietojoukko sisältää kaksi mittaa ja yhden luokan. Mittarit olivat kokonaisvirheet ja korkeariskiset toimittajat seisokkituntien mukaan sekä luokka Toimittaja .

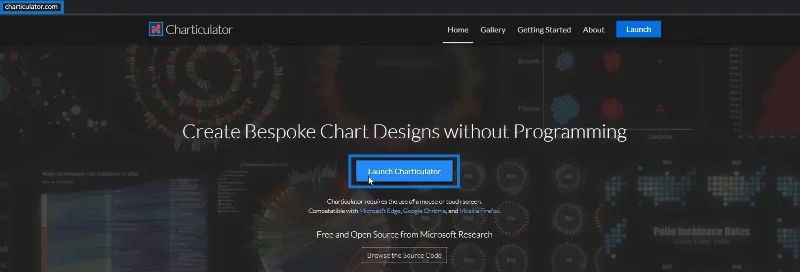

Vie tiedot napsauttamalla kolmea pistettä ja valitsemalla Vie tiedot. Siirry sitten osoitteeseen charticulator.com ja napsauta Käynnistä Charticulator.

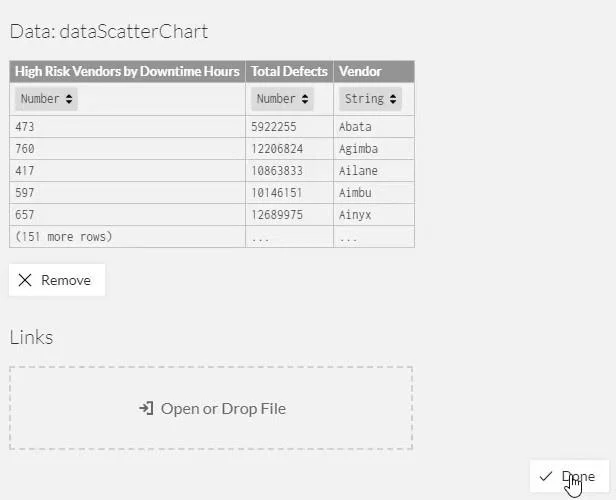

Etsi ja avaa viety tietojoukko ja napsauta Valmis. Tämän jälkeen sinut ohjataan Charticulator-pohjalle, jossa voit aloittaa kaavion luomisen.

Sijoita kokonaisvirheet ja korkean riskin toimittajat seisokkituntien mukaan X- ja Y-akselille.

Tuo seuraavaksi ympyrä Merkkien vieressä olevista symboleista Glyph-kankaan sisällä.

Sirontakaavion visualisointisi näyttää sitten tältä.

Piilota akseleiden tarrat avaamalla PlotSegment1:n attribuutit ja poistamalla molempien akseleiden Visible-ruudun valinta.

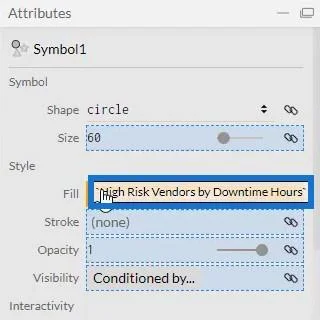

Voit lisätä värejä kaavion sisällä oleviin ympyröihin käyttämällä mitä tahansa Symbol1:n attribuuttien Täyttö-osiossa olevaa mittaa. Tässä esimerkissä symbolien väreissä käytetään High Risk Vendors By Seisokkeja Tuntien mukaan.

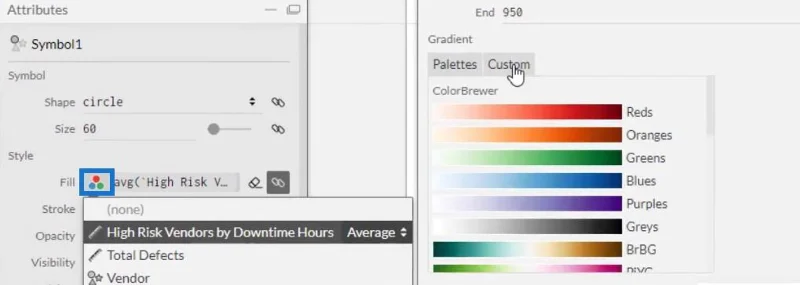

Voit muuttaa väripalettia tai mukauttaa symbolien väriä sen mukaan, mitä haluat.

Visualisointi näyttää sitten tältä:

Hajakaaviotiedostojen tuominen LuckyTemplatesissa

Tallenna hajontakaaviotiedosto ja vie se kohteeseen.

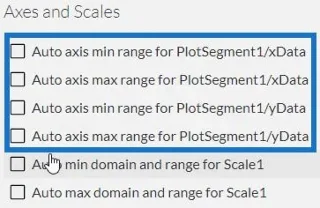

Poista valinta Axes- ja Scales- asetuksista automaattisten akselien valinnat varmistaaksesi, että akselit pysyvät muuttumattomina, vaikka suodatinkontekstin siirtymä kutsutaan. Luo lopuksi kaaviolle visuaalinen nimi. Kun olet valmis, voit viedä sen LuckyTemplates Custom Visuaaliin.

Avaa LuckyTemplates ja vie hajontakaaviotiedosto. Napsauta Visualisointien alla olevaa kolmea pistettä tai ellipsiä ja valitse Tuo visualisointi tiedostosta . Etsi sitten tiedosto ja napsauta Avaa .

Napsauta Charticulator-linkkiä, jossa on hajontakaaviotiedoston visuaalinen nimi, ja sijoita vastaavat suuret ja kategoriat Kentät-osioon.

Sirontakaavion visualisointisi näyttää nyt tältä. Voit muuttaa taustaa, fonttia ja marginaaleja haluamallasi tavalla.

Ainoa asia, joka on jäljellä, on lisätä vuorovaikutteisuutta LuckyTemplates-raportin kaavioihin kontekstisiirron käynnistämiseksi. Siirry Muoto- välilehdelle ja valitse Muokkaa vuorovaikutuksia . Napsauta sitten grafiikkaa tai kaavioita, joiden kanssa haluat hajontakaavion olevan vuorovaikutuksessa. Sen jälkeen sinulla on nyt loistava dataa tuottava visualisointi.

Johtopäätös

Näytä raportissasi paljon tietoa, jossa voit tarkastella kahta eri luokkaa. Datapisteet piirretään koordinaattien avulla, jotta voit helposti tunnistaa raportin kunkin muuttujan välisen suhteen.

Saat lisätietoja sirontakaavioista ja muista tutkimalla ja harjoittelemalla Charticulatoria datasi kanssa.
