Lämpökartta – loistava visualisointi LuckyTemplates-raporteille

Tässä opetusohjelmassa opit luomaan lämpökarttavisuaalin käyttämällä . Sitä käytetään poikkeavien tekijöiden tunnistamiseen ja useiden oivallusten näyttämiseen tietoraportissasi. Tämä visualisointi on hyödyllinen seurattaessa sovelluksen suorituskykyä.

Tämä on esimerkki lämpökartasta. Se näyttää tiedot sesonkipäivistä, päivistä ja aikoja, jolloin lippuja luodaan.

Sisällysluettelo

• Vie tietojoukko kartoittajaa varten
• Suunnittele lämpökartta
• Lisää värejä ja tekstejä lämpökarttaan
• Tuo lämpökarttatiedosto LuckyTemplatesissa
  • Lisää pylväskaavio LuckyTemplates mukautetusta visuaalista
  • Luo kaavio kontekstin siirtymien kutsumiseksi
• Johtopäätös

Vie tietojoukko kartoittajaa varten

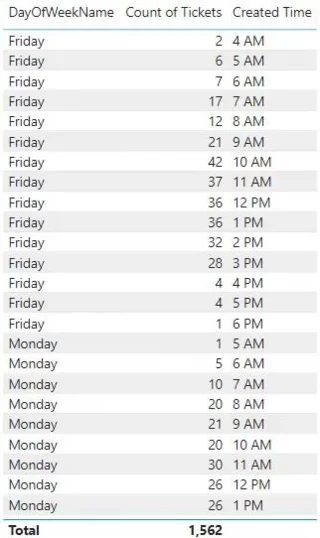

Jos haluat luoda tämän visualisoinnin uudelleen, sinun on luotava ja vietävä tietojoukko. Tässä esimerkissä käytetään arvoja DayOfWeekName , Count Of Tickets ja Created Time .

Napsauta seuraavaksi ellipsiä ja valitse Vie tiedot .

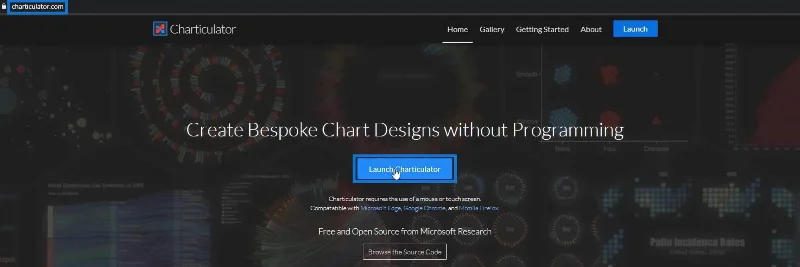

Siirry osoitteeseen charticulator.com ja napsauta Launch Charticulator .

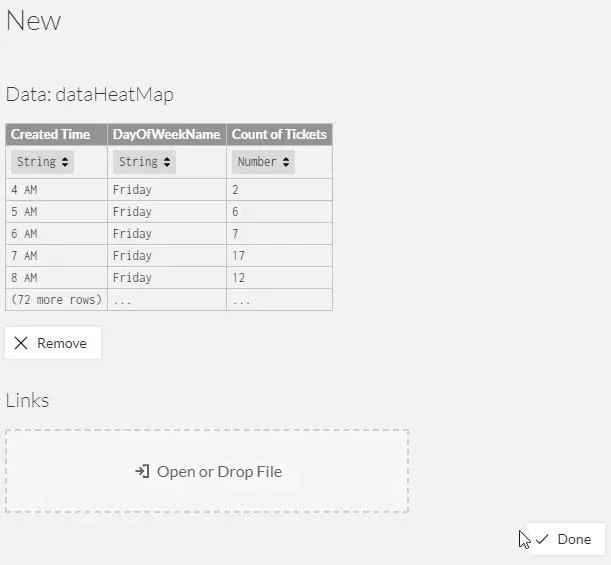

Avaa sitten viety tietojoukko ja napsauta Valmis .

Suunnittele lämpökartta

Aseta ensin Created Time ja DayOfWeekName Y- ja X-akselille, vastaavasti.

Valitse seuraavaksi suorakulmio Marksista ja lisää se Glyphin sisään luodaksesi visuaalisen kuvan muodot.

Muuta tankojen pinoaminen ruudukoksi.

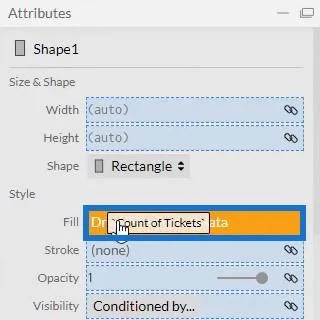

Jos haluat lisätä värejä palkkeihin, avaa Shape1:n attribuutit ja sijoita Lippujen määrä Täyttö-osioon.

Voit sitten nähdä, että se käytti ehdollista muotoilua. Poista tankojen väliset raot tuomalla tangot yhteen.

Visualisointi näyttää sitten tältä.

Lisää värejä ja tekstejä lämpökarttaan

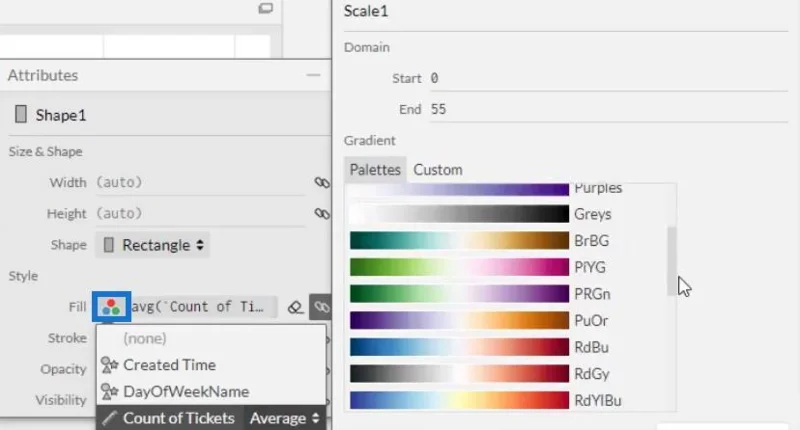

Jos haluat muuttaa palkkien värejä, napsauta täyttövaihtoehtoja ja valitse haluamasi paletti.

Lisää seuraavaksi tietotunnisteet palkkien sisään. Tuo teksti Glyphin sisään ja aseta se palkin keskelle.

Lisää lopuksi Count Of Tickets Text1:n attribuuttien Teksti-osioon ja vaihda desimaali arvosta 0,1 arvoon .0.

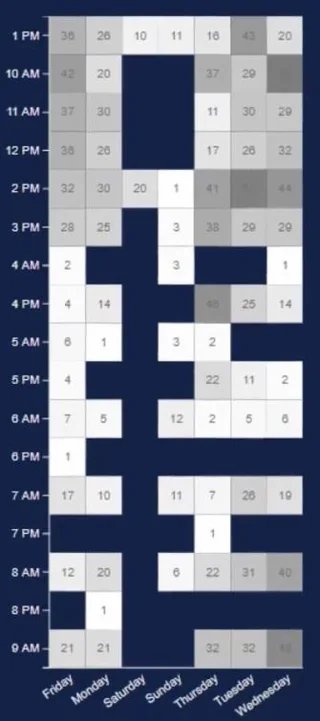

Visualisointisi näyttää nyt tältä.

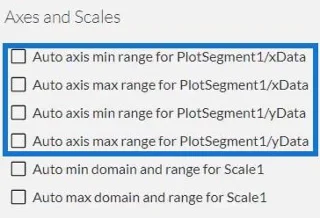

Ennen kuin viet tiedoston LuckyTemplates Custom Visual -sovellukseen, poista valinta Axes and Scales -asetuksen automaattisesta akselista . Tämä tekee akseleistasi muuttumattomia, kun kontekstin muutos tapahtuu. Syötä sen jälkeen visuaalinen nimi ja vie datatiedosto.

Tuo lämpökarttatiedosto LuckyTemplatesissa

Avaa nyt LuckyTemplates ja tuo tiedosto. Napsauta kolmea pistettä Visualisointien alla ja valitse Tuo visualisointi tiedostosta .

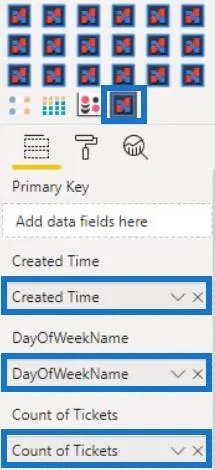

Napsauta Charticulator-kuvaketta tiedoston visuaalisella nimellä ja täytä Kentät-osio vastaavilla mitoilla ja luokilla.

Säädä visualisoinnin kunkin entiteetin korkeutta , otsikkoa ja marginaalia sen mukaan, mitä haluat. Tässä esimerkissä visualisointi tehtiin tältä.

Lisää pylväskaavio LuckyTemplates mukautetusta visuaalista

Luo seuraavaksi pylväskaavio ja lisää se visualisointiin. Käynnistä Charticulator ja tuo tietojoukko Luotu aika ja lippujen määrä . Aseta suorakaiteen muoto Glyphin sisään ja muuta palkkien pinoukseksi Pino Y.

Tuo Luotu aika kankaan Y-akselille ja Lippujen määrä palkin leveydelle Glyphin sisällä.

Avaa seuraavaksi Shape1:n attribuutit ja aseta Count Of Tickets Täyttö-osioon lisätäksesi värejä palkkeihin.

Kun olet valmis, näet tämän tuloksen visualisoinnissasi.

Avaa sitten PlotSegment1:n attribuutit ja poista Visible-ruudun valinta poistaaksesi Y-akselin tarrat.

Voit nyt viedä datatiedoston LuckyTemplates Custom Visualiin. Varmista, että poistat valinnat automaattisten akselien valinnoista Akselit ja asteikot -asetuksessa, jotta akselisi suojataan kontekstin siirtymiltä.

Palaa LuckyTemplatesiin ja tuo pylväskaaviotiedosto samalla tavalla kuin lämpökartta tuotiin. Täytä Kentät-osio vastaavilla mitoilla.

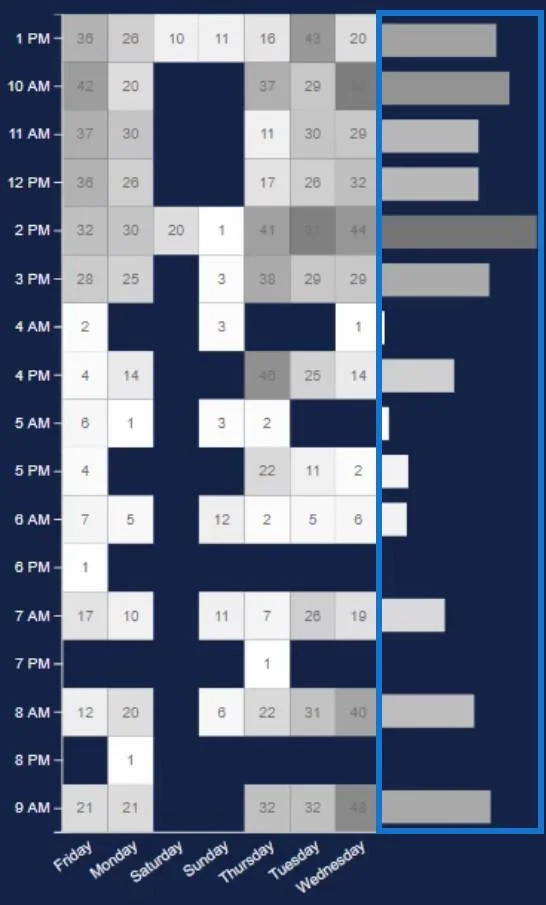

Muuta kaavion asetuksia vastaamaan lämpökarttakaaviota. Kun olet valmis, aseta se lämpökarttakaavion viereen.

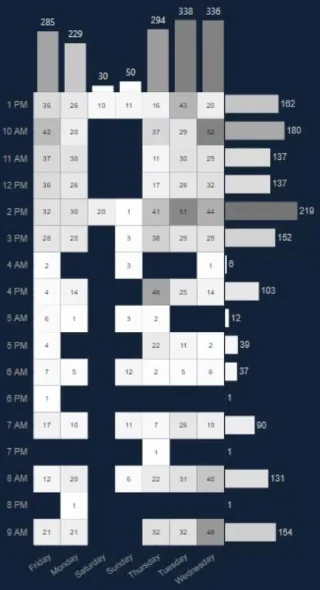

Tästä kaavioiden yhdistelmästä voit nähdä ja kerätä paljon tietoa. Näet tiedot eri päiviltä ja kellonajoilta, mikä auttaa sinua tunnistamaan viikon kiireisimmät aikataulut.

Luo kaavio kontekstin siirtymien kutsumiseksi

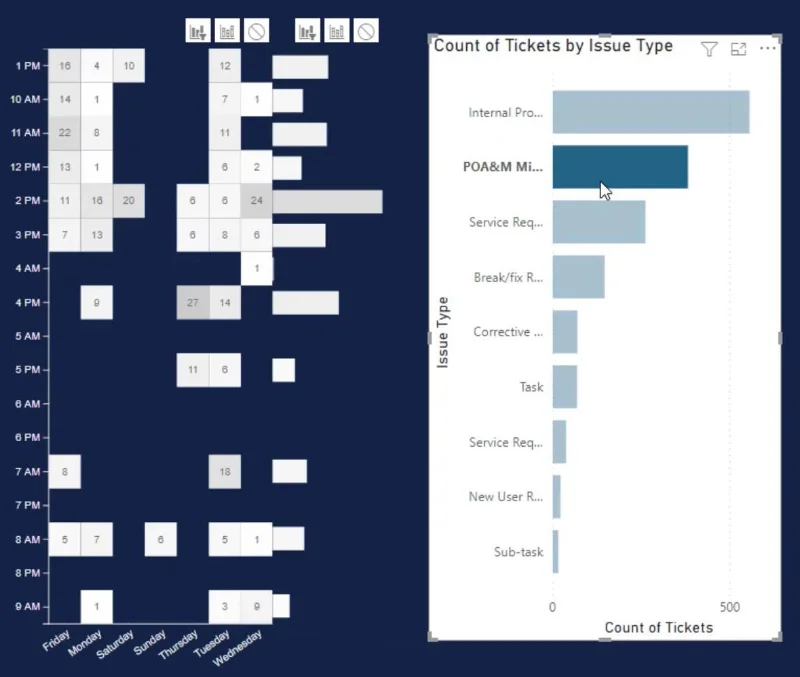

Voit myös lisätä toisen kaavion kutsuaksesi kontekstin siirtymiä. Voit tehdä tämän luomalla pylväskaavion, jossa on lippujen määrä ja ongelmatyyppi käyttämällä LuckyTemplatesin alkuperäisiä visuaaleja.

Siirry seuraavaksi Muoto- välilehdelle ja napsauta Muokkaa vuorovaikutuksia . Napsauta kutakin visualisointia luodaksesi vuorovaikutuksen muiden visuaalien kanssa.

Näet sitten lämpökartan muuttuvan aina, kun valitset palkin alkuperäisestä pylväskaaviosta.

Toinen tapa käyttää lämpökartan visualisointia on käyttää ympyröitä suorakulmioiden sijaan. Tältä lämpökartta näyttää ympyrämuodossa.

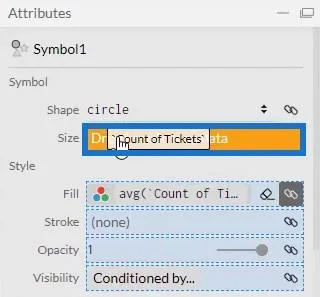

Voit myös suurentaa ympyröiden kokoa tuomalla Lippujen määrä Koko-osioon.

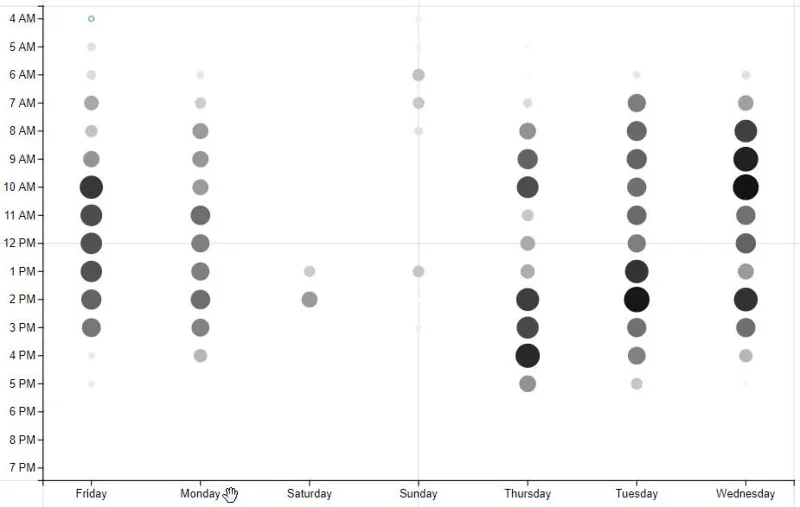

Tämä on tuloksena oleva visuaalinen ilme.

Johtopäätös

Lämpökartta on visualisointi, joka tarjoaa paljon tietoa eri luokista. Se näyttää minkä tahansa toiminnan tiheyden tietyllä aikavälillä. Jos haluat seurata liiketoimintasi suorituskykyä, tämä visuaalinen kuva on yksi huomioitava.
