Bézieri kastide ja liinide ehitamine QuarkXPressis

Kui soovite QuarkXPressis luua kasti või joone, mis on keerulisem kui lihtne ristkülik, ovaal või tähesaade, sisenete Bezieri tee valdkonda. Kui olete Adobe Illustratori või Photoshopi pliiatsitööriista kasutanud, mõistate juba Bezieri radasid. Bezieri tööriistade kasutamise mõistmiseks on vaja harjutamist ja pingevaba meelt, nii et ärge üllatuge, kui tunnete end alguses pisut pettunud.

Pierre Bézier oli Prantsuse autotootja Renault insener, kes patenteeris ja populariseeris sujuvate kurvide kontrollimise viisi.

Bezieri kasti joonistamine

Bezieri kasti joonistamiseks toimige järgmiselt.

Aktiveerige Bezier'i pliiatsi tööriist tööriistade paletis ja seejärel klõpsake esimese punkti kukutamiseks lehel.

Liigutage kursor kohta, kuhu soovite järgmise punkti.

Klõpsake lisapunktide ja joonelõikude loomiseks.
Sirge joone ja nurgapunkti loomiseks klõpsake lohistamata. Kõvera joone lõigu ja sujuva punkti loomiseks klõpsake ja lohistage kohta, kuhu soovite järgmise punkti paigutada. Ilmub kahe kõvera käepidemega punkt ja kõvera käepidet lohistades saate kõvera kuju juhtida. Punkti loomiseks, mis ühendab kõverat sirge segmendiga, vajutage sujuvat punkti lohistades klahvi Option (Mac) või Alt (Windows). See loob kõvera segmendi ja nurgapunkti.

Bezieri kujundi muutmiseks joonistamise ajal tehke järgmist.

• Punkti lisamine olemasolevale lõigule: klõpsake lõiku, kus soovite punkti asuda.
• Punkti kustutamiseks kujundist selle joonistamise ajal: klõpsake punktil.

Kasti täitmiseks sulgege rada, asetades hiirekursori tee algusesse; seejärel klõpsake, kui kursor muutub Close Box kursoriks.
Close Box osuti näeb välja nagu pliiatsiots, mille all paremal on väike teemant, nagu siin näidatud.

Kasti sulgemise kursor.

Kui mõni joonistustööriist on aktiivne, saate ajutiselt lülituda punkti valimise tööriistale, vajutades klahvi Command (Mac) või Ctrl (Windows). Kui tööriist Vali punkt on aktiivne, saate ajutiselt lülituda tööriistale Üksus, vajutades klahvikombinatsiooni Command-Option (Mac) või Ctrl+Alt (Windows).

Pliiatsi tööriistade kasutamine

Igal pliiatsi tööriistal on erinev eesmärk. Igaüks neist teeb järgmist:

• Bézieri pliiats: see on Bézieri joonte ja kastide loomise peamine tööriist. Selle nurga piiramiseks 45 kraadiga vajutage ja hoidke joonistamise ajal all tõstuklahvi. Bezieri tee kohandamiseks või redigeerimiseks kasutage allpool kirjeldatud tööriistu.
• Lisa punkt: lisab punkti olemasolevale lõigule. Punkti lisamine tavalisele (mitte-Bézieri) sisukastile muudab sisukasti automaatselt Bézieri üksuseks.
• Eemalda punkt: eemaldab punkti teelt.
• Teisenda punkt: teisendab nurgapunktid automaatselt kõvera punktideks ja kõvera punktid nurgapunktideks. Klõpsake ja lohistage, et muuta punkti asukohta, kõverjoonelise lõigu kõverat või sirgjoonelise lõigu asukohta. Bézieri kastiks või jooneks teisendamiseks klõpsake ristkülikukujulist kasti või sirget joont.
• Käärid: lõikab eseme eraldi radadeks. Tööriista Scissors saate kasutada kasti kontuuri lõikamiseks ja jooneks muutmiseks või rea või tekstitee kaheks lõikamiseks. Pildikasti lõikamisel teisendatakse see Bézier' jooneks ja selle sisu eemaldatakse. Kui lõikate tekstikasti, teisendatakse see tekstiteeks. Kui lõikate tekstitee, teisendatakse see kaheks lingitud tekstiteeks.
• Vali punkt: valib kõverad või punktid, et saaksite neid liigutada või kustutada. Mitme punkti valimiseks vajutage tõstuklahvi. Hoidke all klahvi Option (Mac) või Alt (Windows) ja klõpsake punkti, et muuta see sümmeetriliseks.

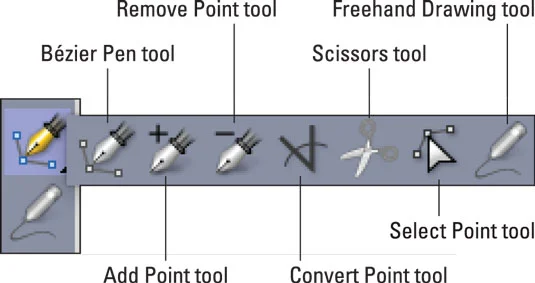

Bezier pliiatsi tööriistad.

Maagiline QuarkXPressi vabakäejoonistamise tööriist

Kui te ei saa pliiatsi tööriistade kasutamisest aru, proovige vabakäejoonistamise tööriista, mis loob sujuva kõvera, kui lohistate hiirt lehel ringi. Kui lõpetate joonise alguspunktiga, muutub joonis kastiks; muidu jääb jooneks. Sirgjoonelise segmendiga vabakäejoonise automaatseks sulgemiseks vajutage enne hiirenupu vabastamist Option (Mac) või Alt (Windows).

Redigeeri Bezieri kujundeid QuarkXPressis

QuarkXPress pakub mitut erinevat viisi Bezieri kujundi muutmiseks, sealhulgas ühe standardse QuarkXPressi kujundi valimine menüüst Üksus ja tööriista Vali punkt või Bézieri pliiatsi tööriista kasutamine tööriistade paletis. Kirjeldan neid kolme tehnikat järgmistes osades.

Muutke Bezier' kujund standardkujuks

Kuju muutmiseks standardseks ristkülikuks, ovaaliks või jooneks valige Üksus → Kuju ja valige soovitud kujund menüüst Kuju.

Redigeerige tööriista Vali punkt

Kõverate või punktide valimiseks, et saaksite neid teisaldada või kustutada, kasutage punkti valimise tööriista. Mitme punkti valimiseks vajutage tõstuklahvi. Hoidke all klahvi Option (Mac) või Alt (Windows) ja klõpsake punkti, et muuta see sümmeetriliseks.

Redigeerige Bezier Pen'i tööriistaga

• Bézieri pliiatsi tööriistaga töötamise ajal Bézieri kasti punkti lisamiseks klõpsake joonelõiku või kasutage punkti lisamise tööriista.
• Bézieri pliiatsi tööriistaga töötamise ajal Bézieri kastist punkti eemaldamiseks klõpsake punktil või kasutage tööriista Eemalda punkt.
• Bézieri pliiatsi tööriistaga töötamise ajal punkti teisendamiseks teist tüüpi punktiks klõpsake punktil Option (Mac) või Alt (Windows) või kasutage punkti teisendamist.
• Bézieri pliiatsi tööriistaga töötamise ajal punkti liigutamiseks või joonelõigu kuju muutmiseks hoidke all klahvi Command (Mac) või Ctrl (Windows) ja lohistage punkti või joonelõiku.

Paigutuse panoraamimiseks, kui pliiatsi tööriist on valitud, vajutage klahvikombinatsiooni Shift + tühikuklahv ning seejärel klõpsake ja lohistage.

Teisendage olemasolev kast või rida Bezieriks

Nüüd, kui olete Bézier' kujundite loomise ja redigeerimisega kirglik, on siin üks nipp olemasoleva kasti või rea teisendamiseks, et saaksite seda pliiatsi tööriistadega ümber kujundada. Kui üksus on valitud, valige Üksus –> Kuju. Kui teie üksus on kast, valige alammenüüst Kuju kujund, mis näeb välja nagu maalikunstniku palett. Kui teie üksus on joon, valige kõverjoon. Pärast seda saate kasutada mis tahes pliiatsi tööriistu, et muuta oma üksust lõpmatuseni ja kaugemalegi.

Samuti saate tavalise kasti või rea Bezieri üksuseks teisendada, kasutades ühte kahest pliiatsi tööriistast. Klõpsake lihtsalt joone lõiku tööriistaga Lisa punkt või Teisenda punkt.
